第 1 部 基本編 第 2 章 生产
2-19
* 下列速度设置及顺序设置功能，只限修理工程师以上的用户级别才可操作。
（4）设置速度（修理工程师级别以上）
设置轴的运行速度。
速度从 “中速”、“高速”、“高速 2”中选择。（初始设置为“高速 2”）
* 在寒冷地区长时间不使用设备的情况下，预热请设置为速度 4。
（5）设置顺序（修理工程师级别以上）
从“对角·四角·模拟生产”中选择预热的顺序。（初始设置为“对角”）
（6）设置速度变化（修理工程师以上）
对预热执行中是否要变化速度进行设置。
在现状下设定此项目，只能在一定速度下运行。
第 1 部 基本編 第 2 章 生产
2-20
2-4-3 运行内容
预热运行期间，显示下列画面。
选择对象后，开始运行下列预热内容。
运行对象 运 行 内 容
轴 运行 XYZθ 轴马达、真空、吹气、ATC 滑板预热。
但真空、ATC 滑板动作在反复开、关 10 次的动作后，会自动结束。
传送 运行传送马达、支撑台、基板宽度调整、止动销、外形基准气缸的动作等。
但止动销、外形基准气缸的动作，在反复 ON、OFF 4 次后，会自动结束。
MTC
进行滑梭的动作。
画面上显示如下内容
按<STOP>开关、或按画面上的“停止”按钮后，会出现对话框，要求确认是否结束预热。
选择<确定>：在确认对话框上选择<确定>时为停止预热，回到初始画面。再启动预热时，无
需清空原设定的时间或次数即可继续运行。
但若要把时间改为次数、次数改为时间，则原预热的运行时间累计或次数累计
记录会被清空。
选择<取消>：重启预热。
项目 内容
设置内容 显示初始画面上设定的时间、次数或温度。
温度 显示目前的运行时间、运行次数或目前温度。
总运行信息 显示迄今为止执行预热的总时间和次数。
在设备运行信息画面上，可以取消旧数据。
初始画面上设置的
时间/次数／温度
总运行信息
迄今为止实行预热
的总时间／次数
现在的实行的时间
／次数／温度
第 1 部 基本編 第 2 章 生产
2-21
2-5 通过
不进行贴片生产，只做为传送缓冲，让基板传送通过。

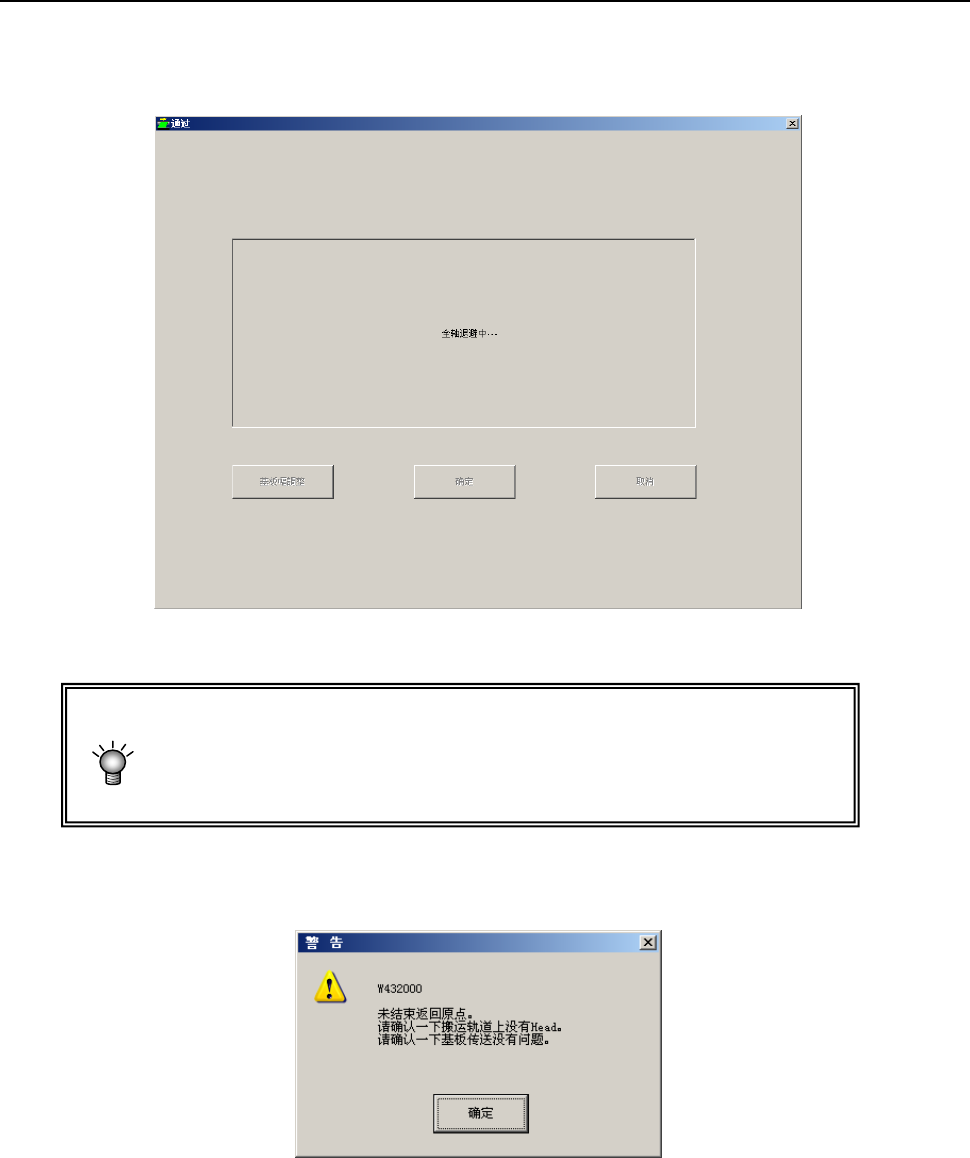

在主画面菜单栏中选择“维护”/“通过”后，会显示以下画面，进行全轴退避。
此时，虽然无需返回原点，但请按基板尺寸调整传送宽度。
即使设备有故障无法返回原点，有时也可实行“通过”。
在这种状况下，为防止传感器的误检导致停止，请手动把 Head 单元移到
近一些的地方。(＝大约在校准块的上方)
注1） 启动时若未完成返回原点时，会显示下列确认信息。
显示提示信息时，请手动把Head移动到传送路外，并降下支撑台，确认基板可以传送。
