第 1 部 基本编 第 4 章 制作生产程序
ｊ) 叠加画面
元件吸取、归还、废弃时，会显示 OCC 的图像。另外，执行示教时会显示 VCS 摄像机的图像。
示教中也会显示光标及识别结果等。
・光 标移动方法(触摸屏)
显示光标时，在画面中按下，即可将光标向 8 个方向移动。
左上
上
右上
左
右
左下
下
右下
4-286
第 1 部 基本编 第 4 章 制作生产程序
（3）按照示教处理的操作方法
ａ) 测量元件
在设置画面的测量项目中，选择“元件高度”、”吸取真空压”时，可执行元件测量。从“开始”状态
按[下一步 F6]按钮，即可进行元件测量。测量结束后，会在”测量后”里显示测量结果的值。
ｂ) 照明设定
对元件测量时使用的 VCS 照明类型进行设置，调整亮度。
元件测量后，或没有元件测量时，开始后即可执行此项。请进行调整，以便可以对元件的球或
引脚、外形进行识别。
① 在“照明大区分”、”照明小区分”中选择 VCS 照明种类。
② 设置各照明单元的使用/不使用，亮度(20～200)。
③ 可保存 Pattern1～4 的值。通过选项卡选择使用哪个 Pattern。
④ 照明设定结束后，按[次 F6]按钮，即转移到倾斜示教。
4-287
第 1 部 基本编 第 4 章 制作生产程序

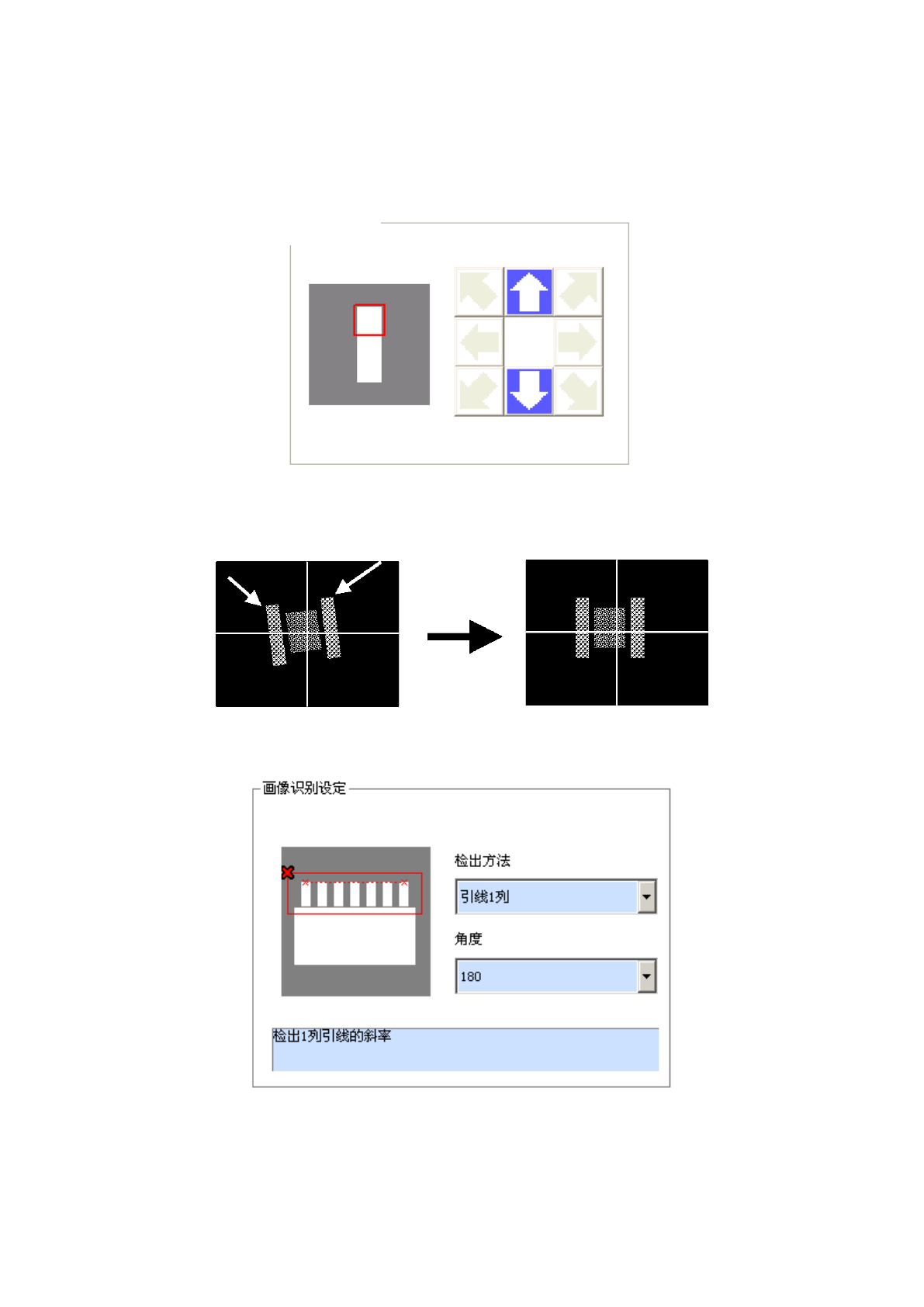

ｃ) 倾斜示教
执行示教，以便对元件姿势的倾斜进行校正。
① 图像移动 (分割识别时)
校正倾斜时使用的元件位置会向显示的图像位置移动。
不实施分割识别时，会显示元件整体，因此无需进行图像移动。
② 指定左上、右上球的位置 (设定球、land 时)
检测出元件左上的球及右上的球，校正这２个球的倾斜。
③ 图像识别设定(设定引脚、外形时)
对元件一部分进行自动检测，校正倾斜。此时，要设置检出方法及检测角度。
图像移动
4-288
