第 1 部基本编第 4 章制作生产程序 (12) 跟踪时的自动示教跟踪暂停时，可进行自动示教。自动示教时，会出现下列 5 种错误 / 询问。 1) 尺寸显得异常时空洞指的是安装元件的凹进部分。空洞尺寸与元件尺寸相比显得异常时，显示如下错误提示。 2) 浓度异常时空洞影子浓度异常时，显示如下错误提示。 3) 中心偏移时设置的吸取数据与自动示教校正的吸取数据差距过大时，显示如下错误提示。 4-…

第 1 部基本编第 4 章制作生产程序

(11)

跟踪时的验证检查

(

选购项

)

在跟踪暂停时，可进行验证检查。

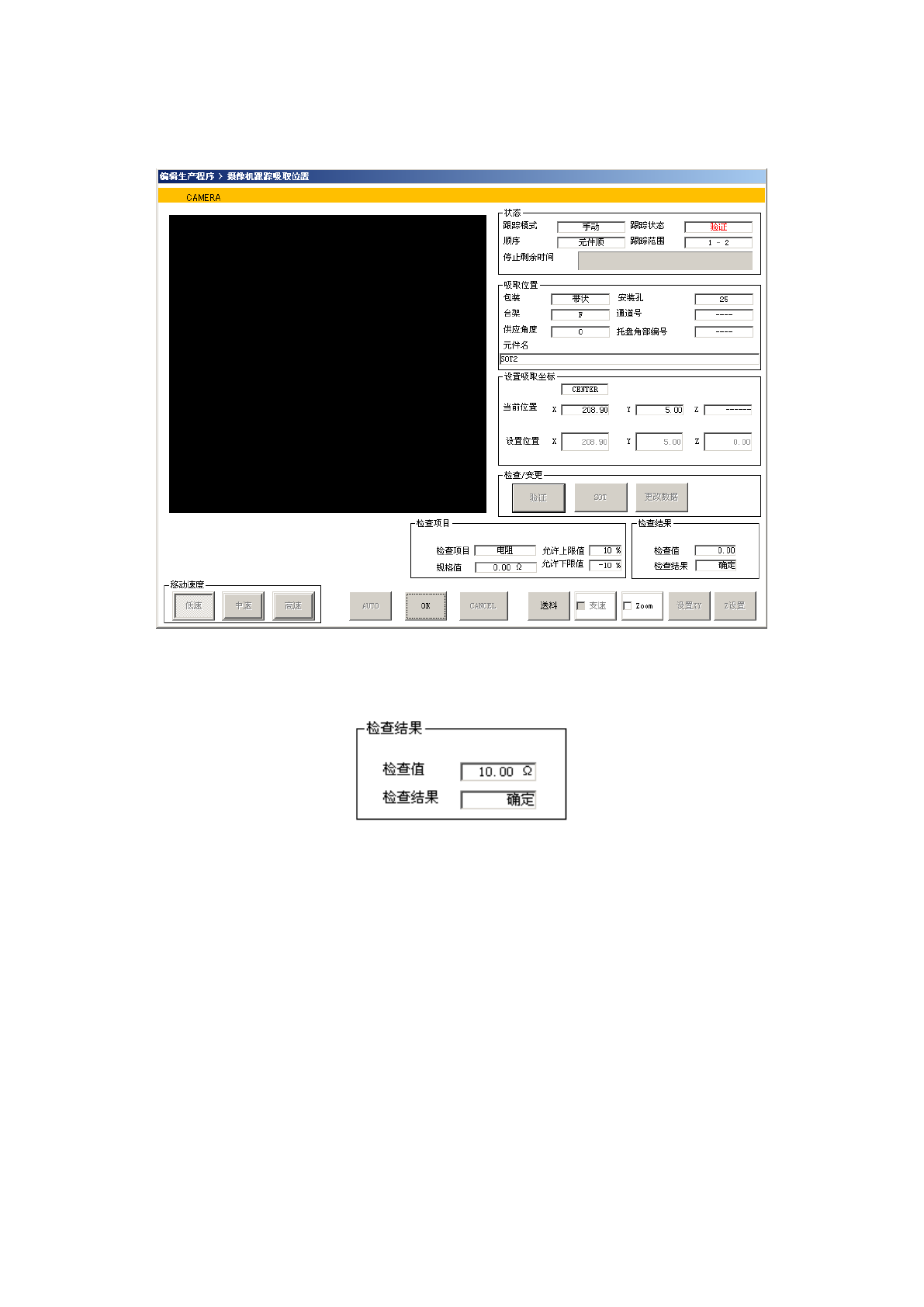

进行验证检查时，显示如下画面。

此外，验证检查后，检查测定值及结果显示“确定”或“NG”。

关于检查的设置请参见 4-3-5-2-6 检查 (4) 验证(选购项)。

4-273

第 1 部基本编第 4 章制作生产程序

(12)

跟踪时的自动示教

跟踪暂停时，可进行自动示教。

自动示教时，会出现下列 5 种错误/询问。

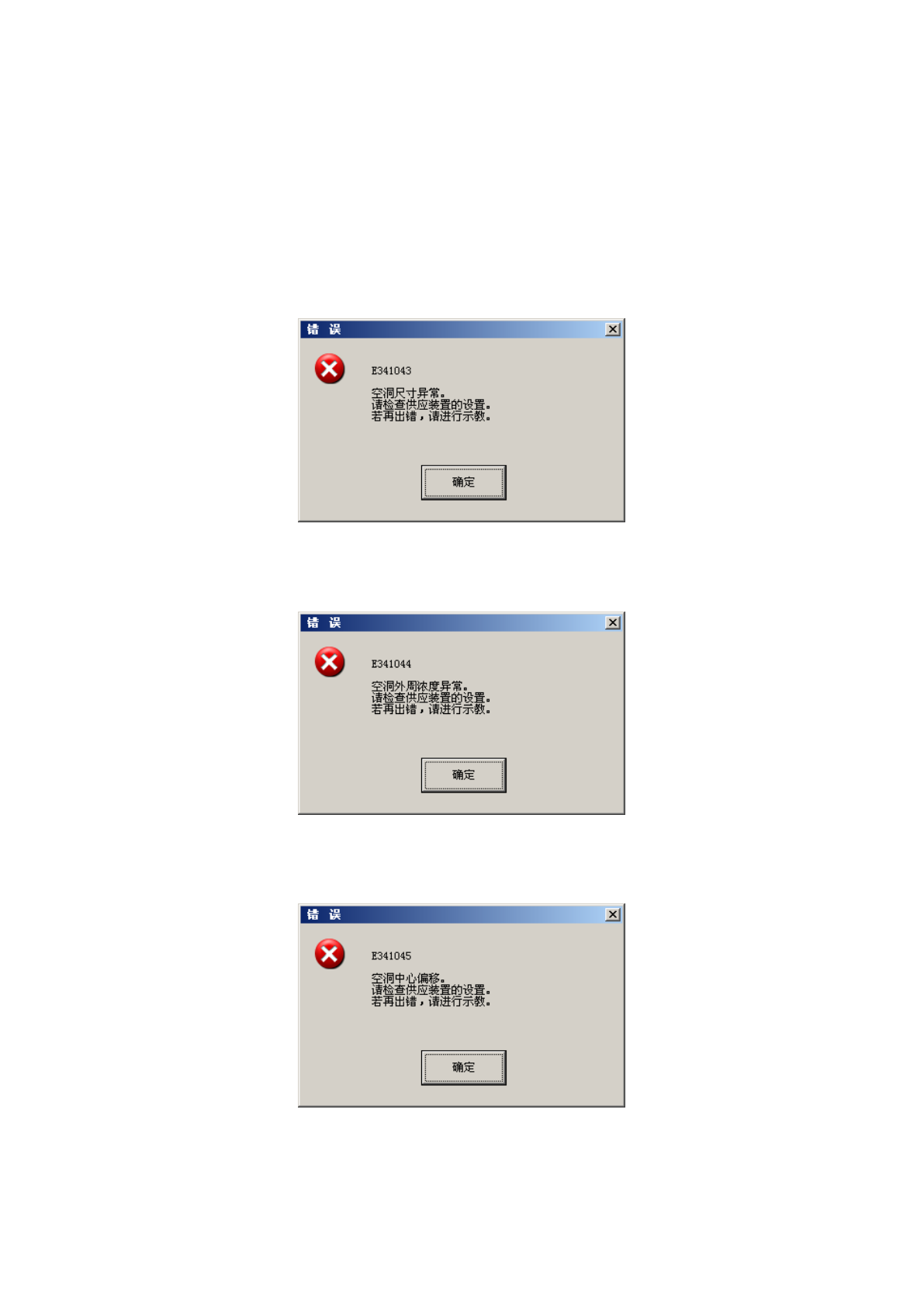

1) 尺寸显得异常时

空洞指的是安装元件的凹进部分。

空洞尺寸与元件尺寸相比显得异常时，显示如下错误提示。

2) 浓度异常时

空洞影子浓度异常时，显示如下错误提示。

3) 中心偏移时

设置的吸取数据与自动示教校正的吸取数据差距过大时，显示如下错误提示。

4-274

第 1 部基本编第 4 章制作生产程序

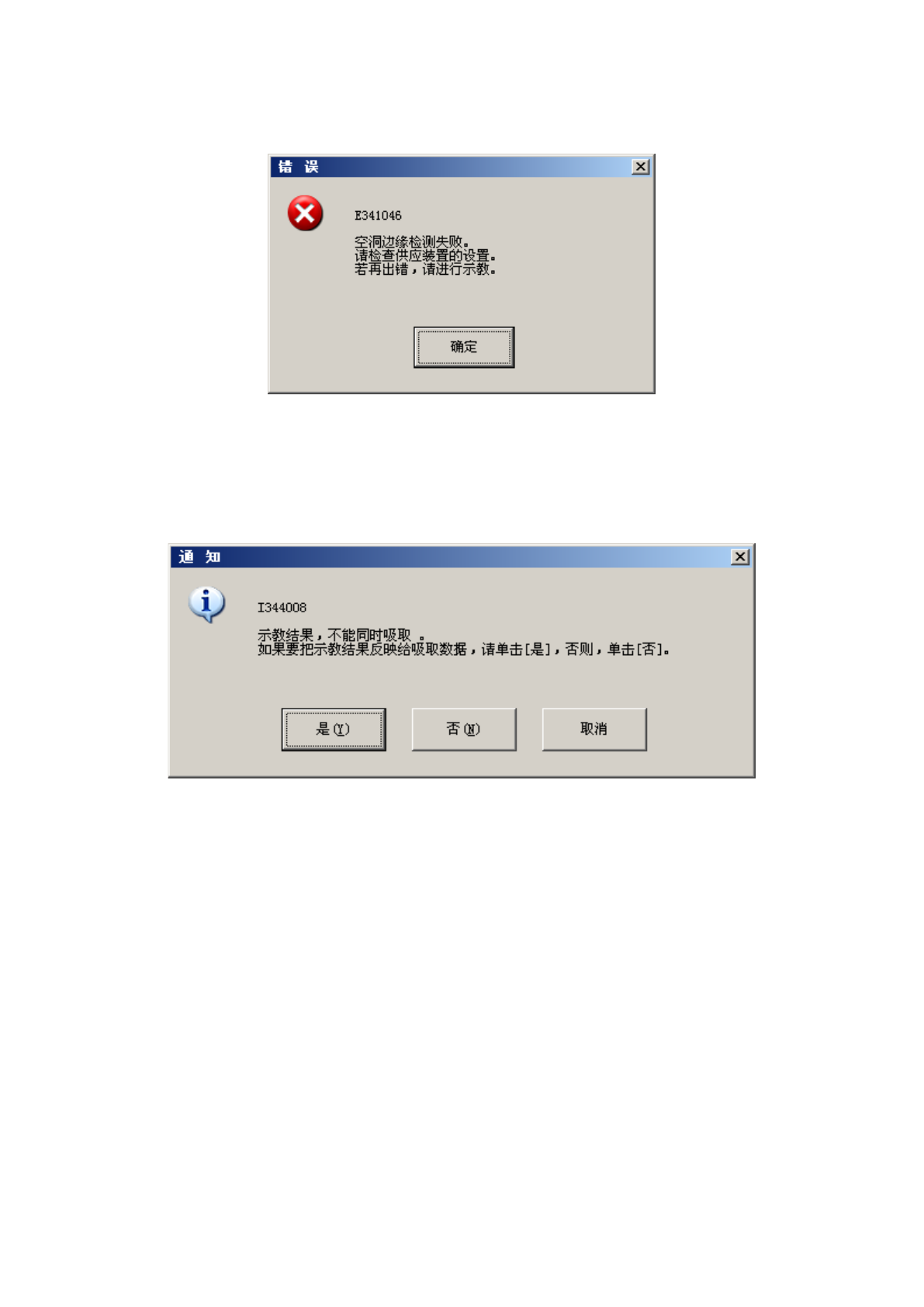

4) 空洞边缘检测失败时

空洞影子的边缘框检测失败时，显示如下错误提示。

5) 因自动示教出现不能同时吸取时

出现不能同时吸取时，显示如下询问。

精度优先的情况下请按[是]，速度优先的情况下请按[否]。

4-275
