第2部 功能详解编 第13章 选项组件
13-118
13-18-5-2 助焊剂涂敷装置 3

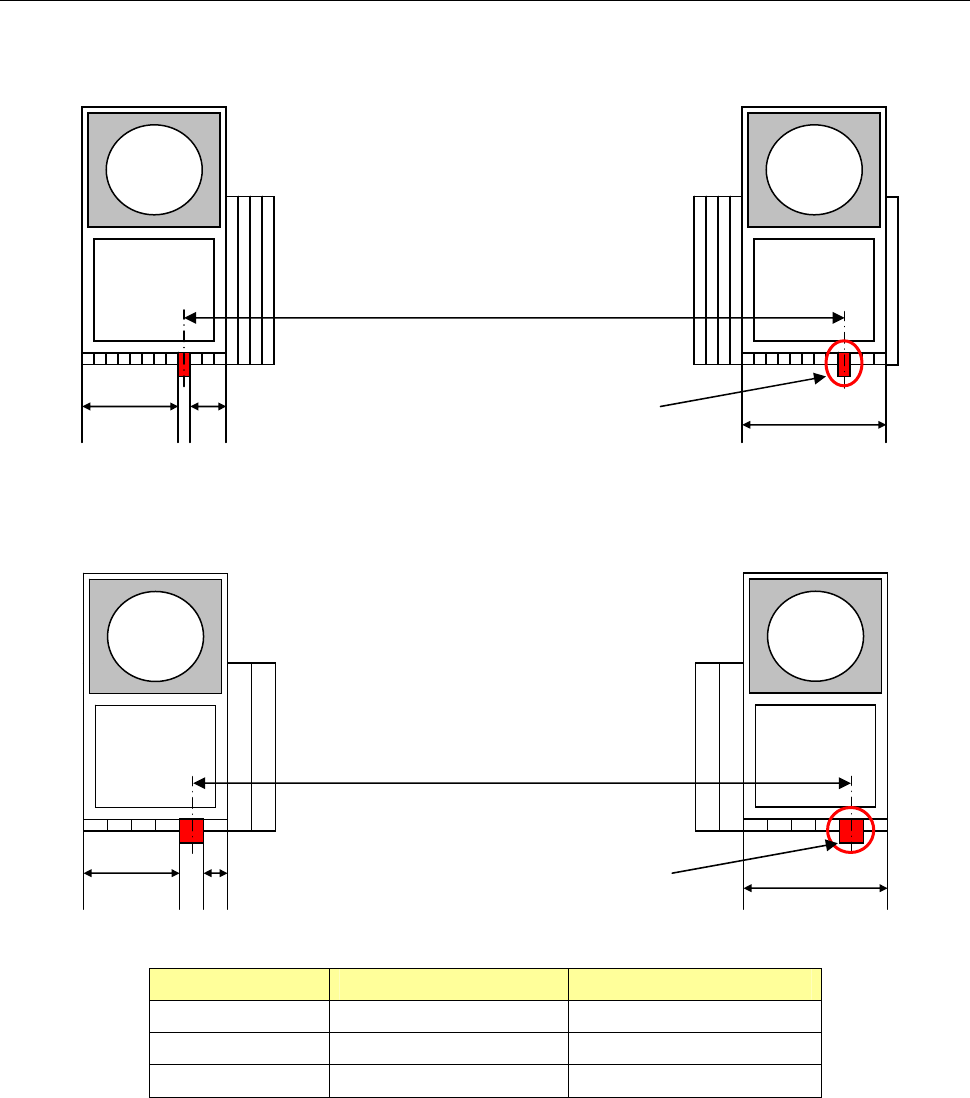

机械式台架及电动式台架，可安装的位置及安装必须的台架孔数、安装时的基准位置不同。
＜机械式台架时＞
＜电动式台架时＞
项目 机械式台架 电动式台架
可安装位置 台架孔号：R9～R76 台架孔号：R5～R39
占有孔数
12 6
安装基准位置 第 9 槽 第 5 槽
8 槽 3 槽 12 槽
R9 ～ R76
安装的基准位置
1 槽 4 槽 6 槽
R5 ～ R39
安装的基准位置
第2部 功能详解编 第13章 选项组件
13-119

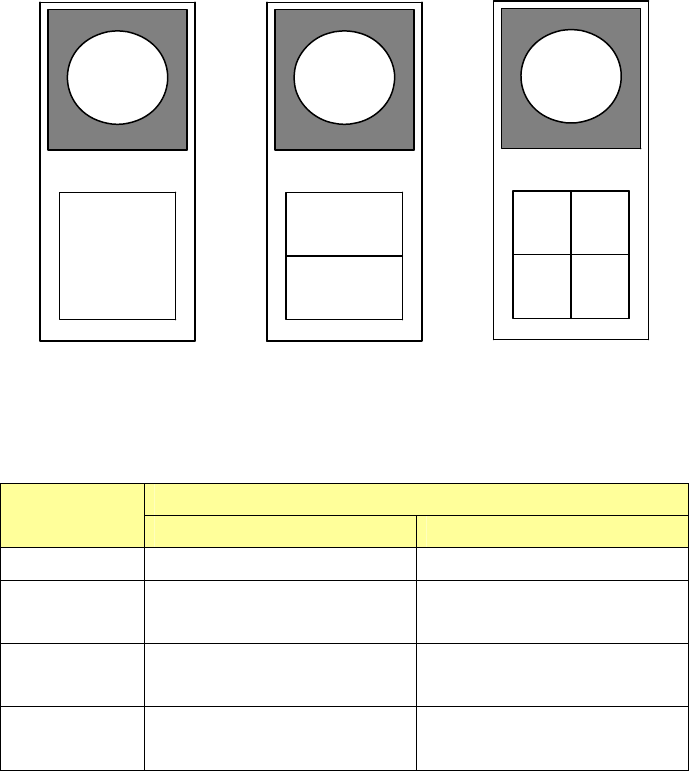

助焊剂涂敷装置 3 有下列几种槽的类型。
①
②
③
④
①
②
①
1 个槽型 2个槽型 4个槽型
上述不同的槽的类型中，有的规格的贴片机的单元无法移动到助焊剂涂敷装置转印位置上。
无法移动的位置（后台架孔位置） Head 单元
机械式台架 电动式台架
L5
R9 的 4 个槽型 R5 的 4 个槽型
L6
R9～R10 的全类型
R11 的 4 个槽型
R5 的全类型
R6 的 4 个槽型
CDS
(KE-3020V)
R9～R18 的全类型
R19 的 4 个槽型
R5～9 的全类型
R10 的 4 个槽型
FMLA
(KE-3020VR)
R9～R19 的全类型
R20 的 4 个槽型
R5～R10 的全类型
第2部 功能详解编 第13章 选项组件
13-120
13-18-6 机器设置
13-18-6-1 助焊剂涂敷装置使用单元
请从机器设置中选择「设置组」—「使用单元」—「助焊剂涂敷装置」。
助焊剂涂敷装置 2 及 MTC、与助焊剂涂敷装置 3 及 MTS，不能同时设置。
①
②
③
④
⑥
⑤
