第 2 部 功能详解编 第 9 章 手动控制 9-40 9-8 供料器 9-8-1 送料针控制 在下拉菜单中点击 “ 供料器 (E)”-“ 送料针控制 (N)” 、 或从命令按钮中点击 “ 送料针控制 ” 后， 可显示送料针 控制画面。
第 2 部 功能详解编 第 9 章 手动控制
9-39
(4) 控制项目
用单选按钮选择控制项目。
各项照明控制，可选择[ON(O)]、[OFF(F)]、[ON/OFF(/)]按钮，或按[F3]键、[F4]键、[F5]键进
行控制。
1) 透射照明控制
控制透射照明的 ON/OFF。
2) 侧面照明控制
控制侧面照明的 ON/OFF。
3) 下方照明控制
控制下方照明的 ON/OFF。
4) 同轴照射照明控制
控制同轴照射照明的 ON/OFF。
5) 全照明控制
控制透射照明、侧面照明、下方照明、及同轴照射照明的 ON/OFF。
[各项照明控制必须设定的项目]
a) 光量调整
移动滑动条，设定光量。
也可用箭头键、[Page Up]键、[Page Down]键，移动滑动条。
b) 透射照明
用复选框设定对象。
c) 侧面照明
用复选框设定对象。
用单选按钮，选择照明颜色。
d) 下方照明控制
用复选框设定对象。
6) 极性控制
控制极性的正／反。
选择 [正(P)]、[反
(N)]、[正/反(/)]按钮，或按[F3]键、[F4]键、[F5]键，进行控制。
7) 照明装置位置
把照明装置移动到「Standard」侧或「Option」侧。
选择[STD(S)]、[OPT(O)]、[STD/OPT(/)]按钮，或按[F3]键、[F4]键、[F5]键，进行控制。
第 2 部 功能详解编 第 9 章 手动控制
9-40
9-8 供料器

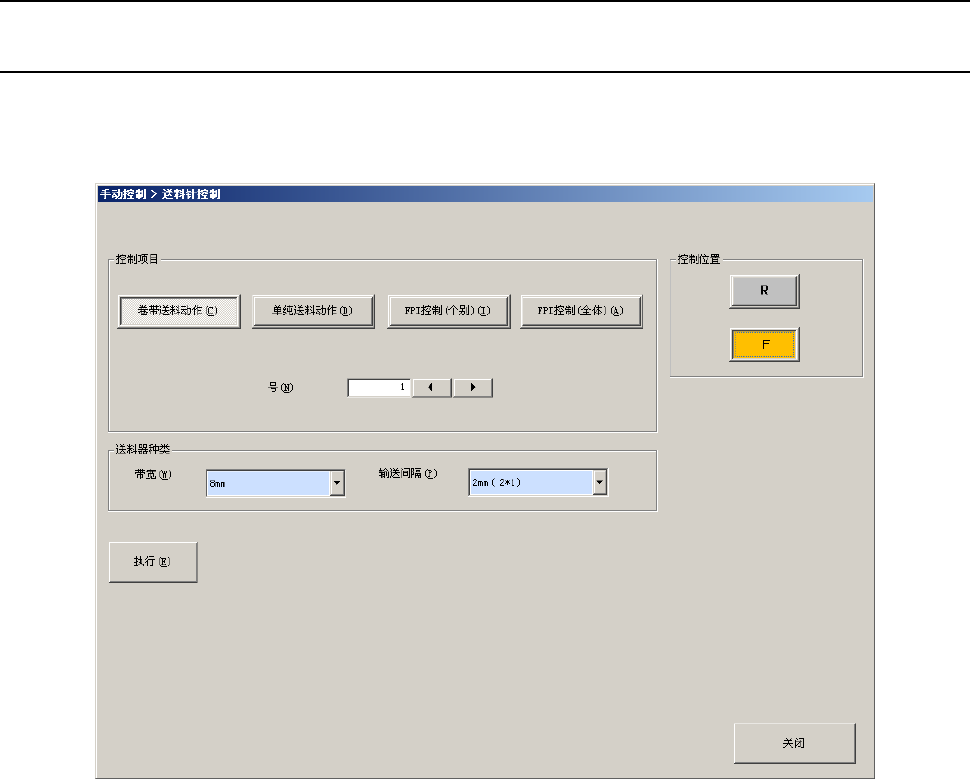

9-8-1 送料针控制
在下拉菜单中点击“供料器(E)”-“送料针控制(N)”、或从命令按钮中点击“送料针控制”后，可显示送料针
控制画面。
第 2 部 功能详解编 第 9 章 手动控制
9-41
(1) 控制项目
可通过单选按钮选择控制项目。
FPI 控制，在 MS 参数的“选项单元”中未勾选（未安装）供料器位置指示器时，不能选择。但不
受机器设置的“使用单元”设置的影响。（不使用的单元也可以选择）
1)卷带送料动作
执行卷带送料动作。
选择“运行(E)”按钮、或按下“F3”键来进行控制。
2)单纯送料动作
以送料器台架为单位执行送料动作。
选择“运行(E)”按钮、“停止(S)”按钮，或按下“F3”键、“F4”键来进行控制。
3)FPI 控制(个别)
控制供料器位置指示器 ON／OFF／闪烁。
选择“开灯 (O)”按钮、“关灯(F)”按钮、“开/关(／)”按钮、“闪烁(B)”按钮或按下“F3”键、“F4”键、
“F5”键、“F6”键来进行控制。
4)FPI 控制(全体)
以供料器台架为单位，控制供料器位置指示器 ON
／OFF。
选择“开灯 (O)”按钮、“关灯(F)”按钮、“开/关(／)”按钮、“闪烁(B)”按钮，或按下“F3”键、“F4”
键、“F5”键、“F6”键来进行控制。
(2) 号
单击旋转控制键、或光标在编辑框的状态下直接在键盘上输入数字、或用[↑][↓]键输入顶推销号码。
在控制项目中设定了“带子传送动作”或“FPI 控制（个别）”以外的项目时，不能选择。
(3) 控制位置
用单选按钮选择控制位置。
从 F(前)、R(后)选择位置。
