第 1 部 基本編 第 1 章 装置概要
1-31
1-3-3 其他
（1）自动工具交换装置(ATC)
可最多安装 36 个吸嘴。
小型吸嘴 34 个 ＋ 大型吸嘴 2 个
（2）基板传送高度
900 mm ± 20mm (对国内、中国、东南亚)
950 mm ± 20mm (对欧美)
（3）使用空气
气压 ：0.50±0.05MPa
最大空气消耗量 ：50L／min(标准状态)
干燥空气 ：加压下结露点10℃以下
※下列有机溶剂、化学药品会使空气组合箱的聚碳酸酯老化，请勿使用。
种类 药品名
酸 盐酸·硫酸磷酸·铬酸
碱 苛性钠·苛性钾·消石灰·氨水·碳酸水
无机盐 硫化钠·硝酸钾·硫酸钠
氯化物溶剂 四氯化炭·氯仿·氯化乙烯·甲叉二氯
芳香族类 苯·环乙烷·信纳水
酮类 丙酮·丁酮·环乙烷
酒精类 乙醇·ＩＰＡ·甲醇
油类 汽油·煤油·水溶性磨削油（碱性）
酯类 邻苯二甲酸二甲基·邻苯二甲酸二丁酯.
醚类
・
甲醚 乙醚
氨 甲胺
其他 螺丝固定液·海水·漏泄试验液
（4）噪音等级 ：73dB(A)以下
（5）原产国 ：日本
（6）环境条件
温度 10℃～35℃
保证精度的温度 20℃～25℃
湿度 30～80％RH (但不得有露水)
运行时
标高 1000m 以下
温度 -15℃～70℃
运输及保管
湿度 20～95％RH (但不得有露水)
(7) 设置条件（适用于 EN 型机器）
过电压等级 ：过电压等级Ⅲ（IEC60664-1)
污染程度 ：污染度 3 （IEC60664-1）
第 1 部 基本編 第 1 章 装置概要
1-32
1-3-4 X,Y,Z,θ轴的说明
本设备的X、Y、Z、
θ
4个轴为数控轴。
(1) X、Y 轴
装置的左右方向为X，前后方向为Y，以0.01mm为单位，显示为X＝○○○.○○mm，
Y＝○○○.○○mm。
坐标系分为生产程序用坐标与示教用坐标。
两坐标系可自动变更，无需刻意分开使用。
(2) Z 轴
显示高度，以0.01mm为单位，表示为Z＝○○.○○mm。
夹紧基板时基板上表面(不使用夹具)为0，上升方向为＋。
(3)
θ
轴
显示Head的旋转角度，以0.05°为单位，表示为A＝○○.○○。
以逆时针旋转为正值。
θ＋
Z＋
Y＋
X＋

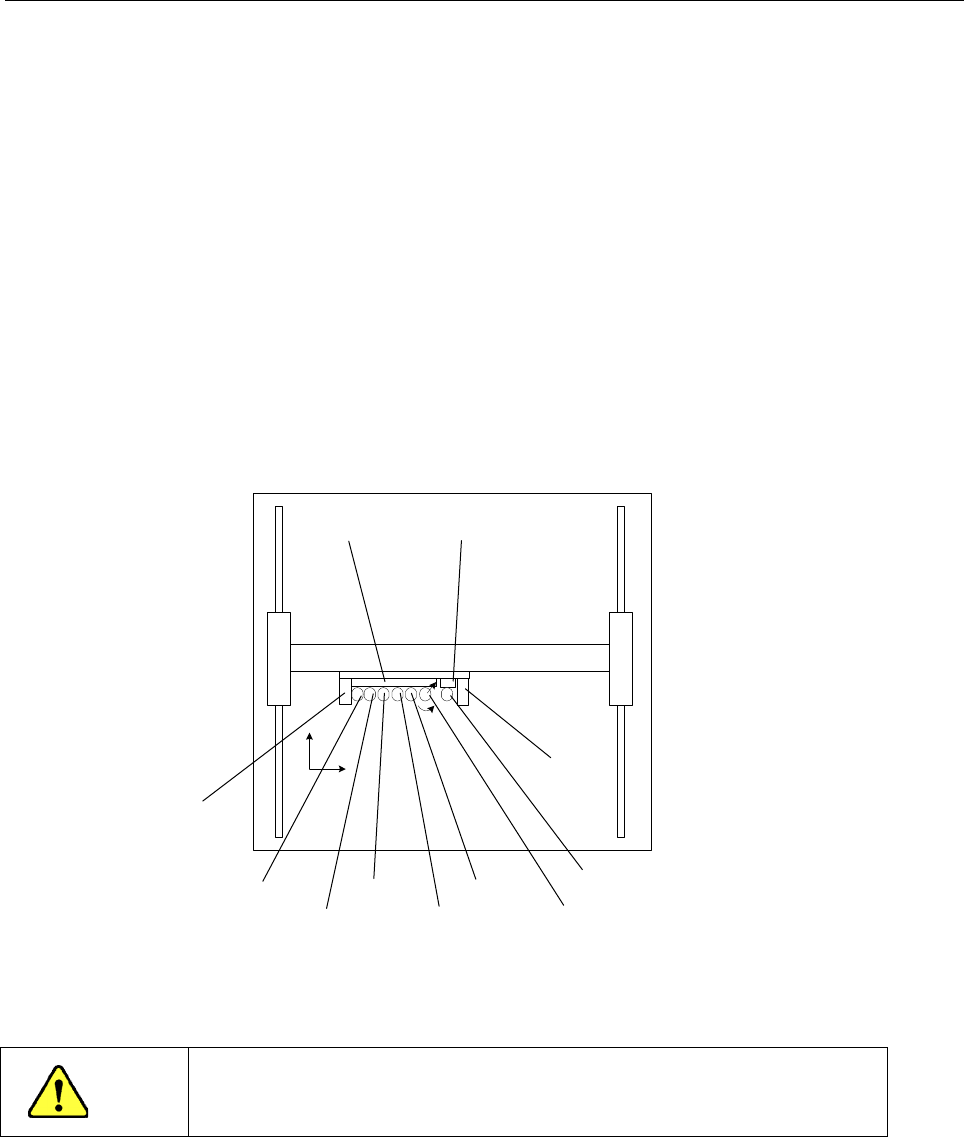

注意) 标有“*”印的部件为仅在 KE-3020V/3020VR 上装配。
在 X 轴下侧、Y 轴框架上侧贴有磁性尺。
请不要把磁铁或带磁性的（带磁性的螺丝刀、支撑销等）部件等靠近线性磁
尺上，否则会导致故障。
OCC-L
L1 吸嘴轴
L2 吸嘴轴
L3 吸嘴轴
L4 吸嘴轴
L5 吸嘴轴
L6 吸嘴轴
R1 吸嘴轴
OCC-R*
LNC6Head ICHead*
X轴
Y轴
注意
第 1 部 基本編 第 1 章 装置概要
1-33
1-4 电气规格
(1) 控制方式
项目 控制方式 分辨度
Ｘ－Ｙ 采用线性尺的闭环全闭方式控制 0.001 mm
项目 控制方式
分辨度
电子齿轮前 电子齿轮后
LNC60
Head
Ｚ 采用ＡC 伺服马达的半闭环方式 0.0229
μ
m 1.25
μ
m
θ
采用ＡC 伺服马达的半闭环方式 0.00137° 0.005°
IC
Head
Ｚ 采用ＡC 伺服马达的半闭环方式 0.0229
μ
m 1.25
μ
m
θ
采用ＡC 伺服马达的半闭环方式 0.00069° 0.005°
(2) 主机CPU
Intel® Celeron
(3) 显示器
15 英寸（SVGA 模式液晶显示器） 对应触摸屏
(4) 数据及程序的输入输出
可用触摸屏软件键盘、或从键盘手动输入。
把外部程序装置（EPU）制作的程序，可存入USB闪存，转移数据。（FDD为选项）
与IS、IFS-NX、元件数据库连接时，可通过LAN接口，进行数据通讯。
(5) USB 端口
可与外部驱动器、外部存储装置、打印机连接。
(6) 电源
电压(三相) ：AC200V、220V、240V、380V、400V、415V
电压允许范围 ：±10%(相对于额定电压)
平均消耗电力 ：2.2 kW
频率 ：50 / 60Hz
电缆尺寸 ：5.5mm
2
以上
保护接地线尺寸 ：5.5mm
2
以上
(7) 停电时的保护（不间断电源装置）
本机为了防止由于停电造成计算机数据的破坏及丧失，装备了ATX电源的不间断电源装置对应。
ATX电源的备用电源使用的电池设置为电池用完前停止系统运行。因此，停电时能安全可靠地停止系
统，不会导致数据的损坏和丢失。
