第 1 部 基本編 第 2 章 生产
2-28
＜XL 基板规格＞
①IN 传感器 ⑦传送电磁阀 ⑬支撑销
②OUT 传感器 ⑧传送马达 ⑭自动调整宽度马达
③WAIT 传感器 ⑨驱动轴 ⑮Y 夹杆
④STOP 传感器 ⑩挡块 ⑯减压阀
⑤C-OUT 传感器 ⑪定心销（选购项） ⑰操作轴
⑥支撑台原点传感器 ⑫支撑台
⑦
⑯
①
②
①②
③
④
⑤
⑥
⑧
⑧
⑧
⑨
⑨
⑨
⑩
⑪
⑪
⑫
⑬
⑭
⑮
⑰
⑱
第 1 部 基本編 第 2 章 生产
2-29
2-7-1-2 传送轨道宽度的调整
＜手动调整方法＞
(1) 请调整传送的宽度。
请将操作手柄安装到操作轴上，调整宽度（“基板宽度＋0.5mm ～ 1mm”）以使基板顺畅通过。
(2) 请确认在传送轨道所有区域中基板均能顺畅运动。
(3) 调整结束后，请拆下操作手柄。
(4) 请从搬送轨道上取出基板。
如果使用操作手柄手动变更传送的宽度，传送传感器仍出现异常时，请进行传感器调节。
详细情况，请参见「2-12-1-3 传送控制」及「第 9 章 手动控制」的「9-5-1 传送控制」的
各项目。
第 1 部 基本編 第 2 章 生产
2-30

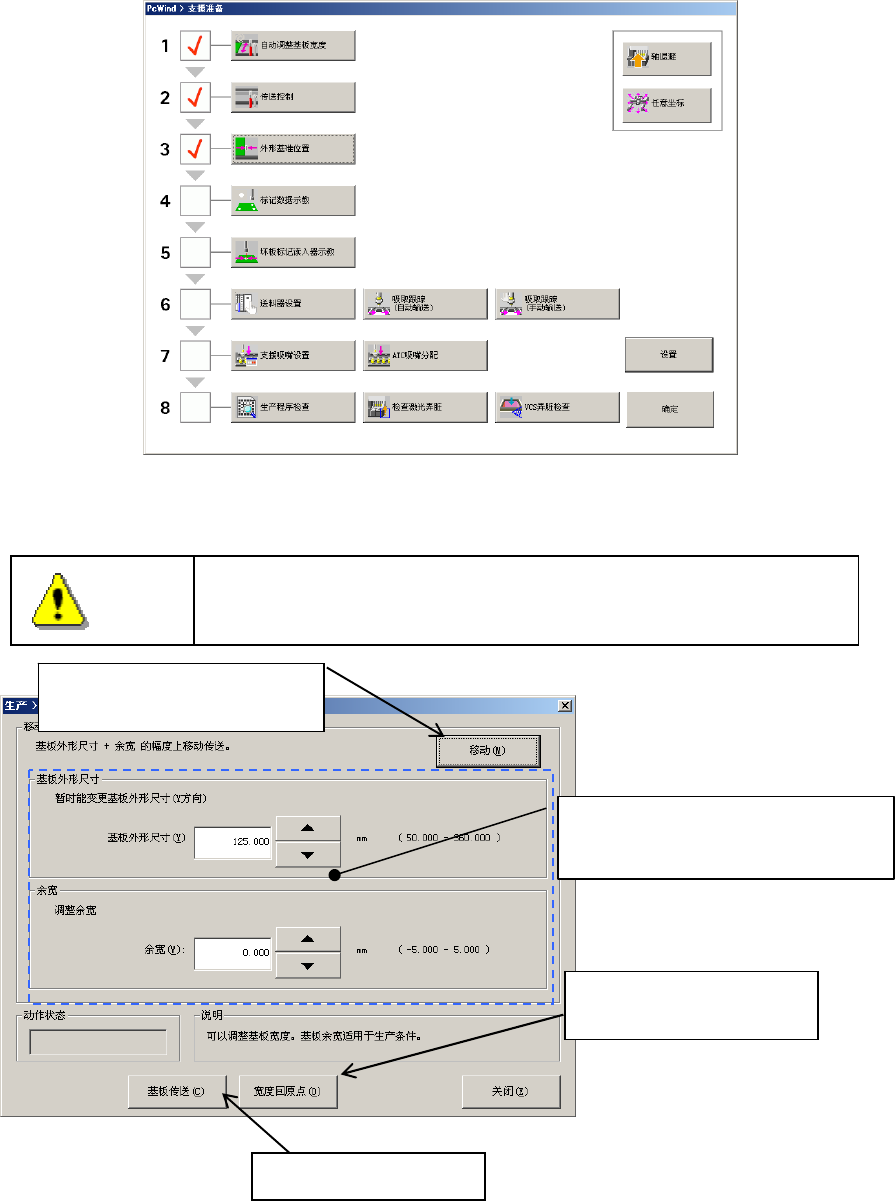

＜在“自动调整基板宽度画面”的调整方法＞
(1)请从菜单栏选择［生产］－［支援准备］。
(2)请对准传送宽度尺寸。
按下画面 1“自动调整基板宽度”按钮，即可显示出“自动调整基板宽度”画面。
注意
按以下说明点击“移动”键后，传送功即随之启动。点击之前，务必确认
传送活动区域没有妨碍物体。
③ 选择“移动”，调整宽度。
马达旋转，执行调整。
① 选择“宽度回原点”，
执行宽度回原点。
② 输入“尺寸”、“余宽”。
（“余宽”宽度不适合基板传时，请进
行调整（－0.5mm〜0.5mm。）
④ 确认传送是否顺畅。
