KE-3010_20V_使用说明书.pdf - 第279页
第 1 部 基本編 第 2 章 生产 2-146 (2) 设置元件归还 选择检查后如何处理极小元件。 1) 每次归还 把元件归还原来的位置。 2) 每次废弃 元件按元件废弃的设置进行废弃。 3) 每次询问 每次检查结束后显示询问信息。 (3)[ 连续测量（连续检查） ] 按钮 显示以下对话框，开始连续检查。 画面显示的内容，和单独检查相同。
第 1 部 基本編 第 2 章 生产
2-145
2-12-5-4 连续检查
(1)对象元件
仅检查元件数据中某一条件与之一致的元件时，进行此项设定。
1)全部元件
检查所有的元件数据里的SOT元件或通用图像元件。
2)指定范围
要把对象元件集中到对特定的元件编号进行检查时,加以勾选。勾选后会显示以下内容：
● 开始元件号
设定开始检查的元件数据编号。
● 结束元件号
设定结束检查的元件数据编号。
勾选后，可在编辑框内变更结束元件号。
● 只限贴片元件
限定为贴片数据中指定的元件数据时，加以勾选。
注意
按下“连续测量”后，Head 会立即移动，开始检查。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠
近装置。
在按下“连续测量”前，请务必确认装置内部无人作业。
在按下“连续测量”前，请确认装置附近没有会受到人身伤害的人。
在按下“连续测量”前，请确认装置内部没有安装、安放会妨碍装置运行的物
体(调整工具等)。
第 1 部 基本編 第 2 章 生产
2-146
(2)设置元件归还
选择检查后如何处理极小元件。
1) 每次归还
把元件归还原来的位置。
2) 每次废弃
元件按元件废弃的设置进行废弃。
3)每次询问
每次检查结束后显示询问信息。
(3)[连续测量（连续检查）]按钮
显示以下对话框，开始连续检查。
画面显示的内容，和单独检查相同。
第 1 部 基本編 第 2 章 生产
2-147

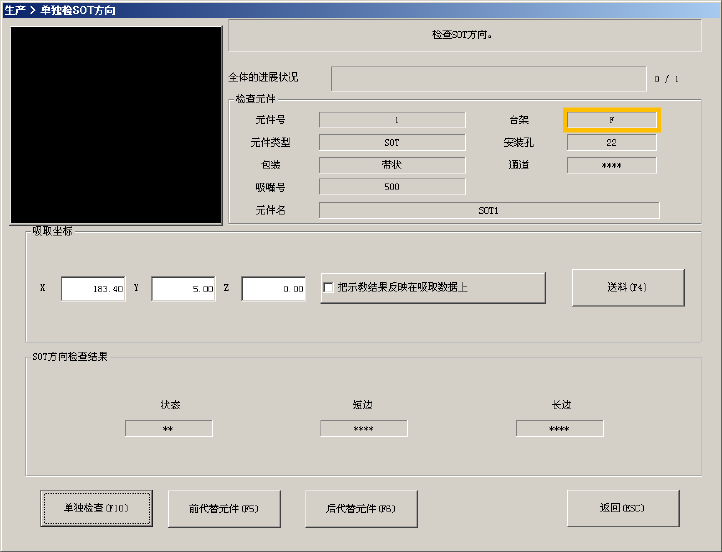

1)发生错误
在连续检查中发生错误时，会显示以下提示信息。
要检查下一个元件时请按[否]。重新开始连续检查。
对于发生检查错误的元件，要单独进行检查时请按[是]。
对于发生了检查错误的元件，可以进行单独检查。(参见前一项)
如按下[是]，则以下的按钮变得可以操作。
① 吸取坐标
显示元件吸取坐标。也可进行示教，勾选“把示教结果反映在吸取数据上”时，示教坐标
将反映在吸取数据里。未勾选时，此次坐标仅适用于本次吸取。
要示教XY坐标时，把焦点对准XY编辑框中的任何一个，再按下功能栏的[示教]按钮。
要示教 Z 坐标时，把焦点对准 Z 编辑框，再按下功能栏的[示教]按钮。
② 单独检查按钮
对指定元件执行单独的 SOT/元件方向检查。
③ 前代替元件/后代替元件
变更检查对象元件。
④ [送料]按钮
对检查元件的吸取位置进行送料。
⑤ [再次连续检查]按钮
从错误中断时的元件的下一个元件开始重新开始连续检查。
⑥[停止]按钮
不重新开始连续检查时请按下此按钮，将返回原来的画面。
