第 1 部 基本编 第 4 章 制作生产程序
4-5-2 示教
示教是指一边直接看贴片位置等的图像一边进行位置调整。
示教分为坐标的示教，及标记识别示教。
示教的方法可在触摸屏画面上进行示教操作，及使用HOD进行示教。
一般使用触摸屏进行操作。HOD是选项功能。
4-5-2-1 基本操作方法
以下说明示教的基本操作方法。

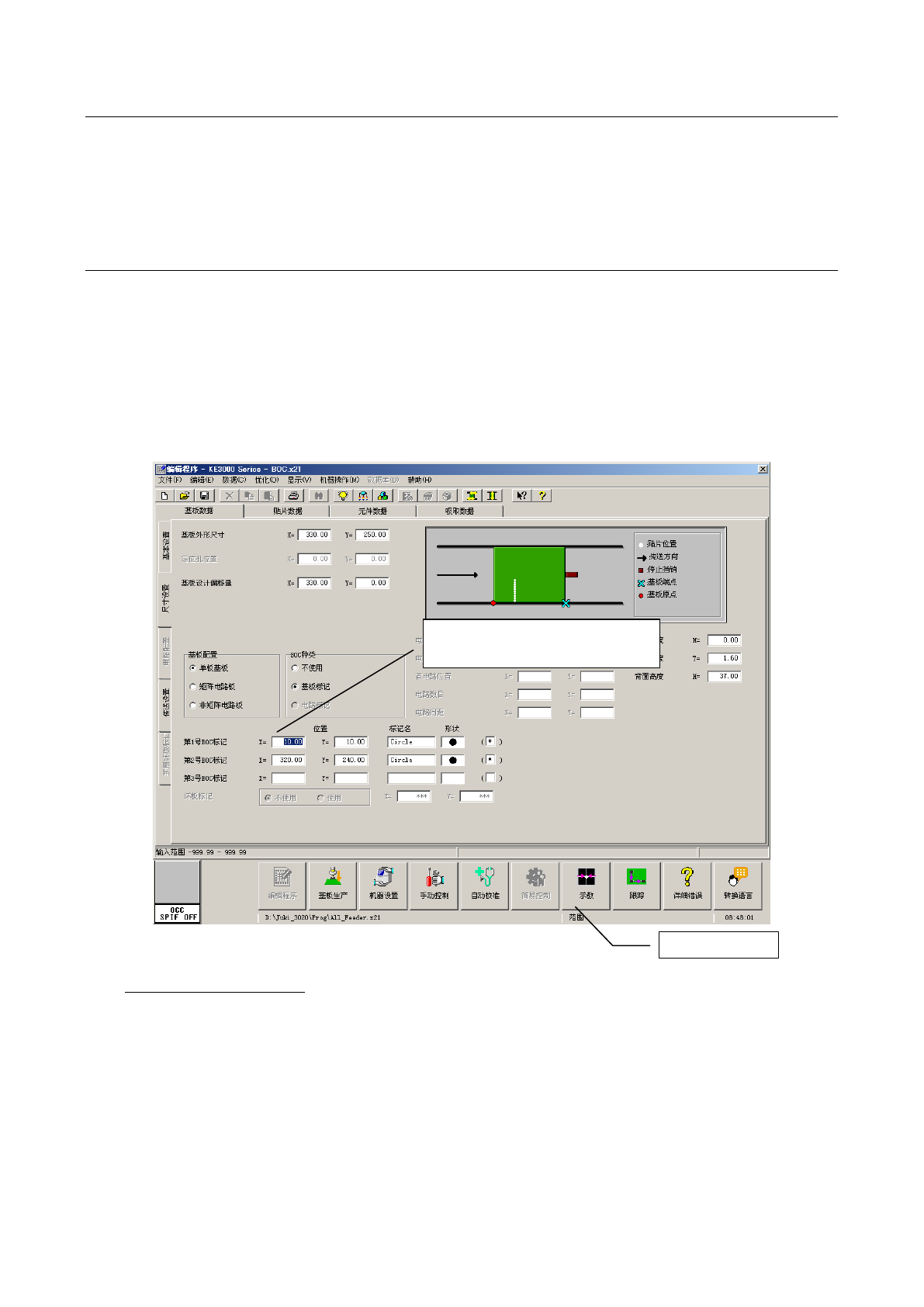

（1）通过触摸屏启动
开始示教时，请将光标移动到要示教数据的位置，再按功能栏的“示教”按钮。
针对要示教的项目选择必要的示教装置后，会显示坐标示教画面。(参见下一项)
使用摄像机进行示教时，摄像机的映像会显示在画面上（叠加）。
如果没有要示教的项目，即使在画面上按“示教”按钮，也不能起动示教。
◆电动供料器的返回原点
对电动供料器的吸取坐标进行示教时，示教启动时会进行电动供料器的返回原点动作。
在示教画面中安装电动供料器，锁紧供料器后，即开始电动供料器的返回原点。
另外，如果电动供料器的返回原点未完成时，不能按［确定］按钮。
“示教”按钮
要示教数据的位置
这种情况下为 BOC 标记的示教
4-169
第 1 部 基本编 第 4 章 制作生产程序

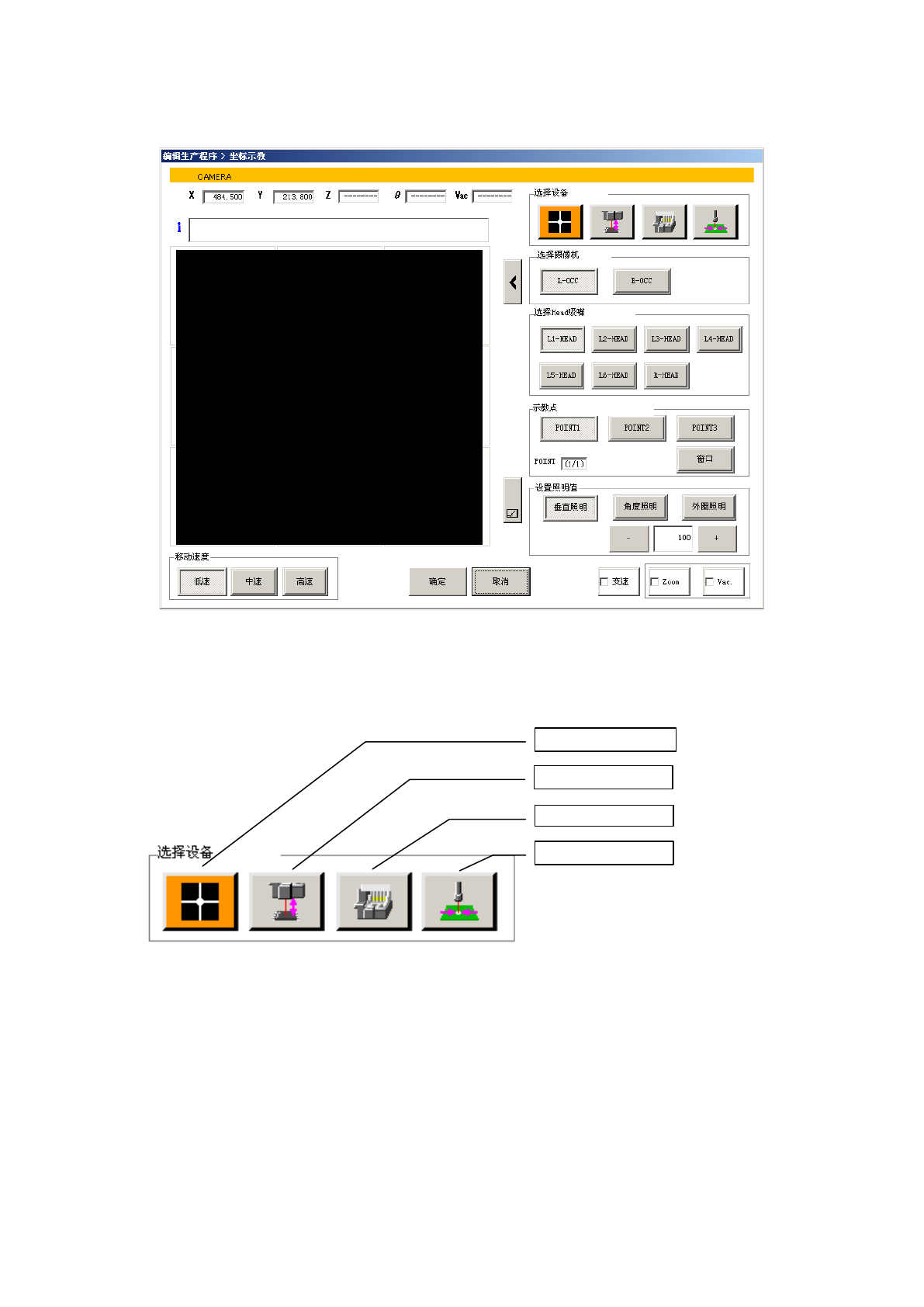

（2）示教画面
按功能栏的“示教”按钮，会显示坐标示教画面。
1)
选择装置
按下装置图标按钮，可切换在示教中所要使用的装置。
所切换的装置会移动到当前显示的坐标上。
摄像机
HMS
Head
坏板标记读入器
4-170
第 1 部 基本编 第 4 章 制作生产程序

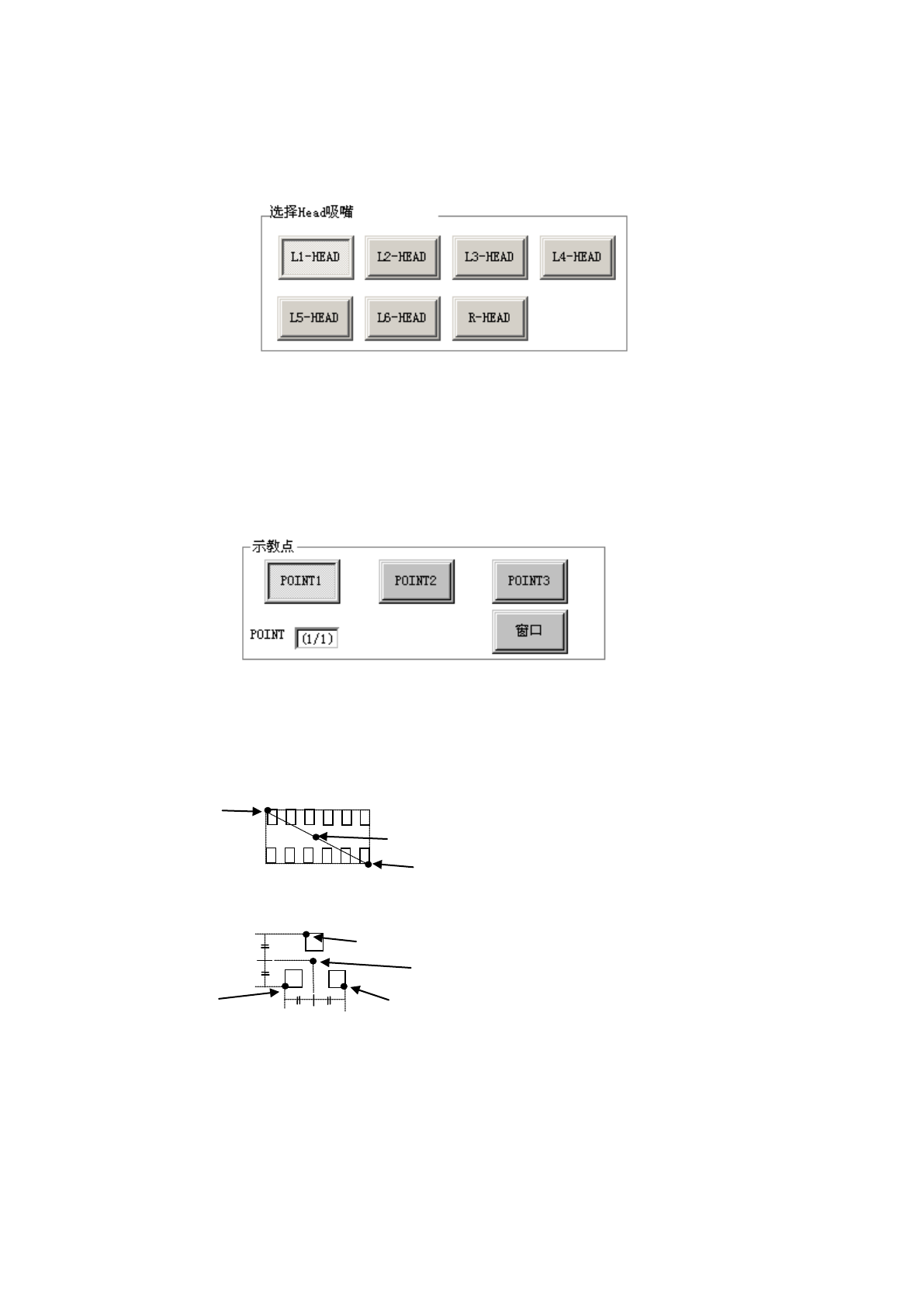

2)
选择
Head(Head)
吸嘴
要用 Head 进行示教时，选择此项。
在选择装置时选择 Head 装置，或选择 Head 吸嘴时选择 HEAD 编号后，
Head 会移动到当前显示的坐标上。(在 KE-3010 不能选择 R-HEAD)
3)
示教点
在使用摄像机进行示教时，选择此项。
可以选择 POINT1、POINT2、POINT3 及窗口。通常使用 POINT1 进行示教。请根据需要进行选
择。
如果有多个点时，单击[OK]按钮，可进入下一个点的示教。
当前的点数在[POINT]文本框里显示。
◆POINT1：取得当前位置作为示教坐标。
◆POINT2：指定 2 点，取此 2 点中央的坐标。
第 1 点
中央的坐标
第 2 点
◆POINT3：指定 3 点， X 坐标、Y 坐标都以最大值和最小值的中间值作为坐标。
第 1 点
中央的坐标
第 2 点 第 3 点
◆ 窗口： 取由四方形框包围中央的坐标。选择窗口后，将显示四方形框。操作 X、Y 8 个方向的
箭头按钮，首先调整左边和上边的位置，然后按下“OK”按钮。接着调整右边和下边的位
置，然后按下“OK”按钮，最后再按下“OK”按钮确定。
※在不能完全进入监视器
的大元件
(6mm 以上)的
示教时使用。
4-171
