224
8. （E）环境设定参数
8.1 时钟功能
实时时钟功能

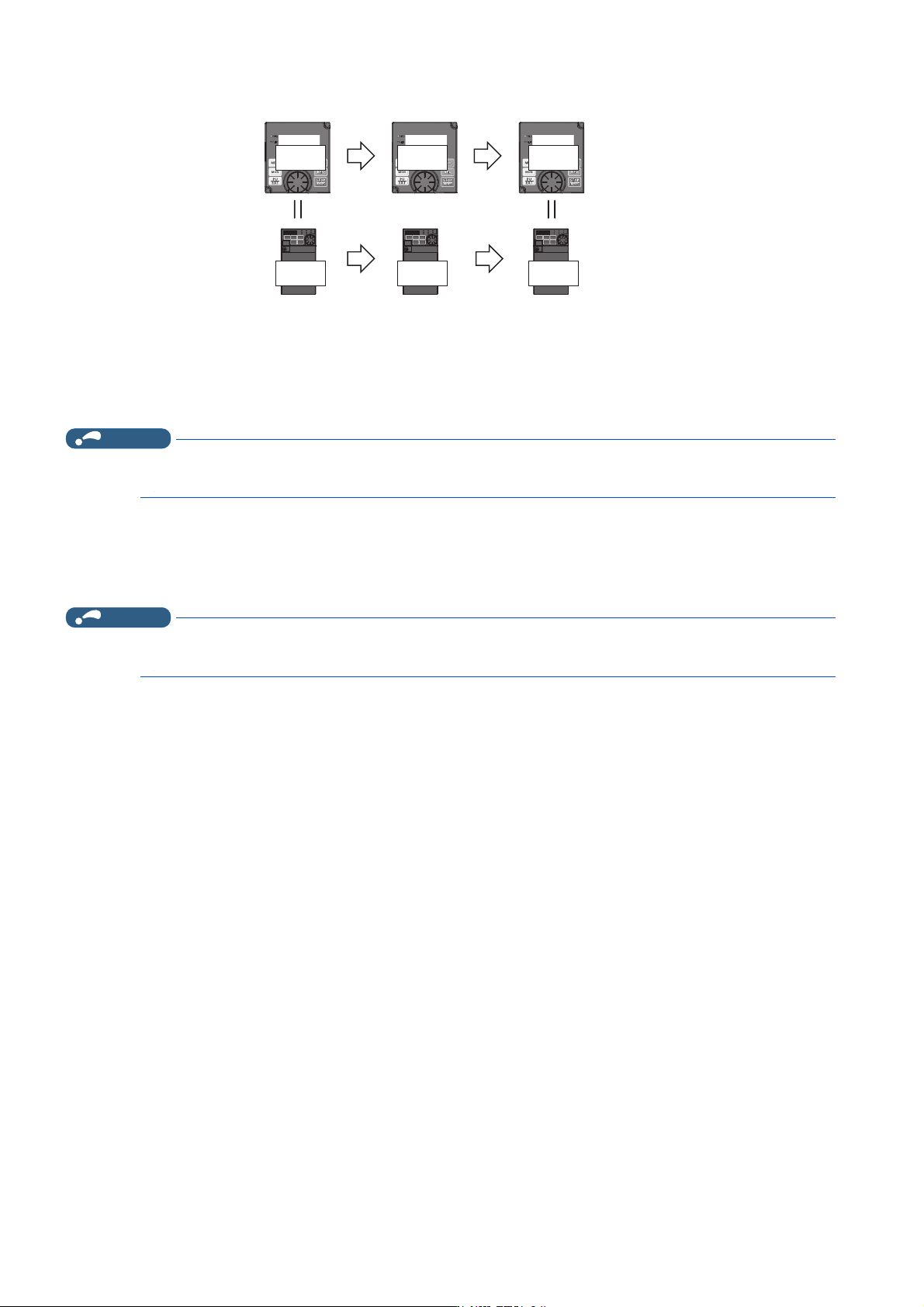

• 如果将 FR-LU08 与变频器进行连接，则可以使变频器的内置时钟与 FR-LU08 的时钟同步。如果 （实时时钟功能）FR-LU08
使用备用电池（CR1216），即使变频器不供电，也可以依靠备用电池持续进行时钟的计数。（如果将变频器的电源设为 OFF，
则变频器的内置时钟无法持续计数。）
• 调整 FR-LU08 的时间时，应使用 FR-LU08 设定 Pr.1006 ～ Pr.1008。
NOTE
• 每 1 分钟对变频器内置时钟和 FR-LU08 的时钟进行一次校准。
• 由于电池耗尽导致了 FR-LU08 的时钟初始化时，变频器内置时钟的时间有效。
使用 CC-Link IE TSN 通讯的时间校正 （Ethernet 规格产品、安全通讯规格产
品、IP67 规格产品）
• 可以使构成 CC-Link IE TSN 网络的各模块内置时钟同步。
NOTE
• 变频器本体根据接收的时间数据，每 1 分钟进行一次时间校准。（接收到范围外的数据时不反映。）
• 关于时间数据的发送，请参照 CC-Link IE TSN 主站模块的使用手册。
35(9 1(;76(7
−−− 6723 38
+]
+]2XW
35(9 1(;76(7
−−− 6723 38
+]
+]2XW
35(9 1(;76(7
−−− 6723 38
+]
+]2XW
仁ಘ㖞ᰦ䫏
䇑ᮠ 䇑ᮠ
↕
⭥Ⓚ2))
⭥Ⓚ21
↕
仁ಘ㖞ᰦ䫏
仁ಘ㖞ᰦ䫏
225
8. （E）环境设定参数
8.2 复位选择 /PU 脱离检测 /PU 停止选择
1
2
3
4
5
6
7
8
9
10
8.2 复位选择 /PU 脱离检测 /PU 停止选择
可以进行复位输入受理选择、PU 接口的接口脱离检测功能的选择、PU 的停止功能 （PU 停止）的选择。
*1 CC-Link 通讯功能内置产品不能进行设定。
即使对上述参数执行参数 （全部）清除，也不会恢复至初始值。
复位选择 （P.E100）
•设定P.E100 ＝ “1” 或 Pr.75 ＝ “1、3、15、17、10001、10003、10015、10017” 后，仅在保护功能起动时可输入复位
（RES 信号，基于通讯的复位指令）。
NOTE
• 运行中进行复位输入 （RES）时，复位中的变频器的输出会被切断，因此电机处于自由运行状态。同时，电子过热保护、再生
制动器使用率的累计值将被清除。
• 设定为始终可输入复位时，仅在保护功能起动时可以通过 PU 的 [STOP/RESET] 键输入。
• 通过分配到通讯虚拟端子的 RES 信号进行的复位，仅在保护功能起动时有效。
• 在执行紧急驱动的过程中，与复位选择的设定无关，始终可以输入复位。
Pr. 名称 初始值 设定范围 内容
75
复位选择 /PU 脱离检测 /
PU 停止选择
[E800(-E)]
[E800-NC]
14
[E800-SCE]
[E806]
10014
[E800(-E)]
0 ～ 3、14 ～ 17
初始值的情况下，为可随时复位、无 PU 脱离检测、PU
停止有效及无复位限制。
[E800-SCE][E806]
0 ～ 3、14 ～ 17、10000
～ 10003、10014 ～ 10017
初始值的情况下，为可随时复位、无 PU 脱离检测、PU
停止有效及有复位限制。
[E800-NC]
0、1、14、15
初始值为可随时复位、无 PU 脱离检测、PU 停止有效、
无复位限制。
E100 复位选择 0
0 始终可输入复位。
1 仅保护功能起动时才可输入复位。
E101 PU 脱离检测 0
0 即使 PU 脱离，仍可继续运行。
1
*1
PU 脱离时，切断变频器输出。
E102 PU 停止选择 1
0
仅限 PU 运行模式时，按 [STOP/RESET] 键即可使电机
减速停止。（PU 停止无效）
1
在 PU/ 外部 /NET 的任何一种运行模式下，如果按 PU
的 [STOP/RESET] 键，电机会减速停止。（PU 停止有
效）
E107 复位限制
[E800(-E)]
[E800-NC]
0
[E800-SCE]
[E806]
10
[E800(-E)][E800-NC]
0
固定为无复位限制。
[E800-SCE][E806]
0、10
初始值有复位限制。
Pr.75 设定值 可以复位输入的条件 PU 脱离检测时的动作 PU 停止 复位限制
0 始终 继续运行 无效
无限制
1 保护功能起动时 继续运行 无效
2 始终 变频器输出切断 无效
3 保护功能起动时 变频器输出切断 无效
14 始终 继续运行 有效
15 保护功能起动时 继续运行 有效
16 始终 变频器输出切断 有效
17 保护功能起动时 变频器输出切断 有效
10000 始终 继续运行 无效
有限制
10001 保护功能起动时 继续运行 无效
10002 始终 变频器输出切断 无效
10003 保护功能起动时 变频器输出切断 无效
10014 始终 继续运行 有效
10015 保护功能起动时 继续运行 有效
10016 始终 变频器输出切断 有效
10017 保护功能起动时 变频器输出切断 有效
226
8. （E）环境设定参数
8.2 复位选择 /PU 脱离检测 /PU 停止选择
PU 脱离检测 （P.E101）（仅限标准规格产品）
• 如果设定 P.E101 ＝ “1” 或 Pr.75 ＝ “2、3、16、17、10002、10003、10016、10017”，则当检测到 PU 接口从变频器本
体脱离 1s 以上时，会显示 PU 脱离 （E.PUE）并切断变频器的输出。
NOTE
• 在接通电源前 PU 就已脱离时，不会切断输出。
• 再次启动时，应确认 PU 的连接后，再复位。
•通过P.E101 或 Pr.75 设定为了即使 PU 脱离也会继续运行的状态下，如果在 PU JOG 运行过程中发生 PU 脱离，则会减速停止。
• 通过 PU 接口进行 RS-485 通讯运行时，复位选择、PU 停止选择功能有效，但 PU 脱离检测功能无效。（通过 Pr.122 PU 通讯校
检时间间隔进行通讯校验。）
• Ethernet 规格产品、安全通讯规格产品、IP67 规格产品的情况下 PU 脱离检测无效。
• CC-Link 通讯功能内置产品固定为无 PU 脱离检测。
PU 停止选择 （P.E102）
• 在 PU 运行、外部运行、网络运行模式中的任意一种模式下，只要通过 PU （操作面板 / 参数模块）进行 [STOP/RESET] 键输
入就可以停止运行。
• 通过 PU 停止功能将电机停止时，操作面板显示 “PS”。不进行异常输出。
• 如果设定P.E102＝“0”或Pr.75＝“0～3、10000～10003”，则仅在PU运行模式时，按[STOP/RESET]键的减速停止有效。
NOTE
• 在 PU 运行模式下，通过具备操作指令权的设备 （通过 Pr.551 设定）输入启动指令后，从不具备操作指令权的 PU 输入 [STOP/
RESET] 键时也会减速停止 （PU 停止）。
例：当操作面板具备指令权时，通过 USB （FR Configurator2）输入停止指令时，PU 会停止。
外部运行时通过从 PU 输入 [STOP/RESET] 键停止时的再启动方法 （PU 停止
（PS）解除方法）
• 操作面板的 PU 停止解除方法
1. 减速停止结束后，STF 信号或 STR 信号变为 OFF。
2. 按 3 次 [PU/EXT] 键。…… （“PS” 解除）
（Pr.79 运行模式选择＝ “0 （初始值）、6” 时）
Pr.79 ＝ “2、3、7” 时，可 1 次解除 PU 停止。
• 参数模块 （FR-PU07）的 PU 停止解除方法
1. 减速停止结束后，STF 信号或 STR 信号变为 OFF。
2. 按 [EXT] 键。…… （“PS” 解除）
• 通过电源复位及 RES 信号进行复位，可以再启动。此外，如果设定 Pr.30 再生功能选择＝ “100 ～ 102” （主电路电源输
入时不复位），则在安装了 FR-E8DS 时或使用了 CC-Link 通讯功能内置产品时输入了 24V 外部电源的状态下，即使输入了
主电路电源也会再次启动 （参照第 541 页）。
NOTE
• 即使设定 Pr.250 停止选择≠ “9999” 并选择了自由运行停止时，根据外部运行中的 PU 停止功能，也不会自由运行停止而是
减速停止。
