11.14 负载特性异常检测
为了进行装置的异常检测及维护，将速度 - 转矩的关系存储至变频器，监视是否在负载正常的状态下运行。如果负载偏离正常
范围，则通过保护功能或警报输出保护变频器或电机。
*1 Gr.1、Gr.2 表示参数初始值组。（参照第54页）
负载特性标准的设定 （Pr.1481 ～ Pr.1487）
•通过Pr.1481 ～ Pr.1485 设定负载特性的标准值。
•通过Pr.1486 负载特性最高频率、Pr.1487 负载特性最低频率设定检测负载异常的输出频率范围。
Pr. 名称
初始值
*1
设定范围 内容
Gr.1 Gr.2
1480
H520
负载特性测量模式 0
0 不启动负载特性测量模式 （负载特性测量正常结束）
1 负载特性测量模式开始
（2 ～ 5、
81 ～ 85）
显示负载特性测量的状态。（仅读取）
1481
H521
负载特性负载基准 1 9999
0 ～ 400%
设定正常负载特性的标准值。
8888：以当前的负载状态为标准写入
9999：负载标准无效
1482
H522
负载特性负载基准 2 9999
1483
H523
负载特性负载基准 3 9999
1484
H524
负载特性负载基准 4 9999
1485
H525
负载特性负载基准 5 9999
1486
H526
负载特性最高频率 60Hz 50Hz 0 ～ 590Hz 设定负载特性异常检测范围的上限频率。
1487
H527
负载特性最低频率 6Hz 0 ～ 590Hz 设定负载特性异常检测范围的下限频率。
1488
H531
上限报警检测范围 20%
0 ～ 400% 设定输出上限负载异常警报时的检测宽度。
9999 功能无效
1489
H532
下限报警检测范围 20%
0 ～ 400% 设定输出下限负载异常警报时的检测宽度。
9999 功能无效
1490
H533
上限故障检测范围 9999
0 ～ 400% 设定通过上限负载异常切断输出时的检测宽度。
9999 功能无效
1491
H534
下限故障检测范围 9999
0 ～ 400% 设定通过下限负载异常切断输出时的检测宽度。
9999 功能无效
1492
H535
负载状态检测信号延迟
时间 / 负载基准测量等
待时间
1s 0 ～ 60s
设定检测出负载异常之后到报警输出或切断输出的等待时间。
在负载特性测量模式中设定从达到负载测量频率后到负载标准设定的
等待时间。
䍏䖭ส߶ 3U
I
3U
I I I I
3U
䍏䖭ส߶ 3U
䍏䖭ส߶ 3U
䍏䖭ส߶ 3U
䍏䖭ส߶ 3U
䍏䖭⣦ᘱ
к䲀᭵䳌Ự⍻㤳ത3U
л䲀ᣕ䆖Ự⍻㤳ത3U
к䲀ᣕ䆖Ự⍻㤳ത3U
л䲀᭵䳌Ự⍻㤳ത3U
↓ᑨ䍏䖭ฏ
䗃ࠪ仁⦷
330
11. （H）保护功能参数
11.14 负载特性异常检测
负载特性标准的自动测量 （负载特性测量模式）（Pr.1480）
• 应在连接了电机的状态下在实际环境中进行测量。
•应设定Pr.1487 负载特性最低频率高于 Pr.13 启动频率。
•设定Pr.1480 负载特性测量模式＝ “1” 时，可自动测量负载特性标准。（负载特性测量模式）

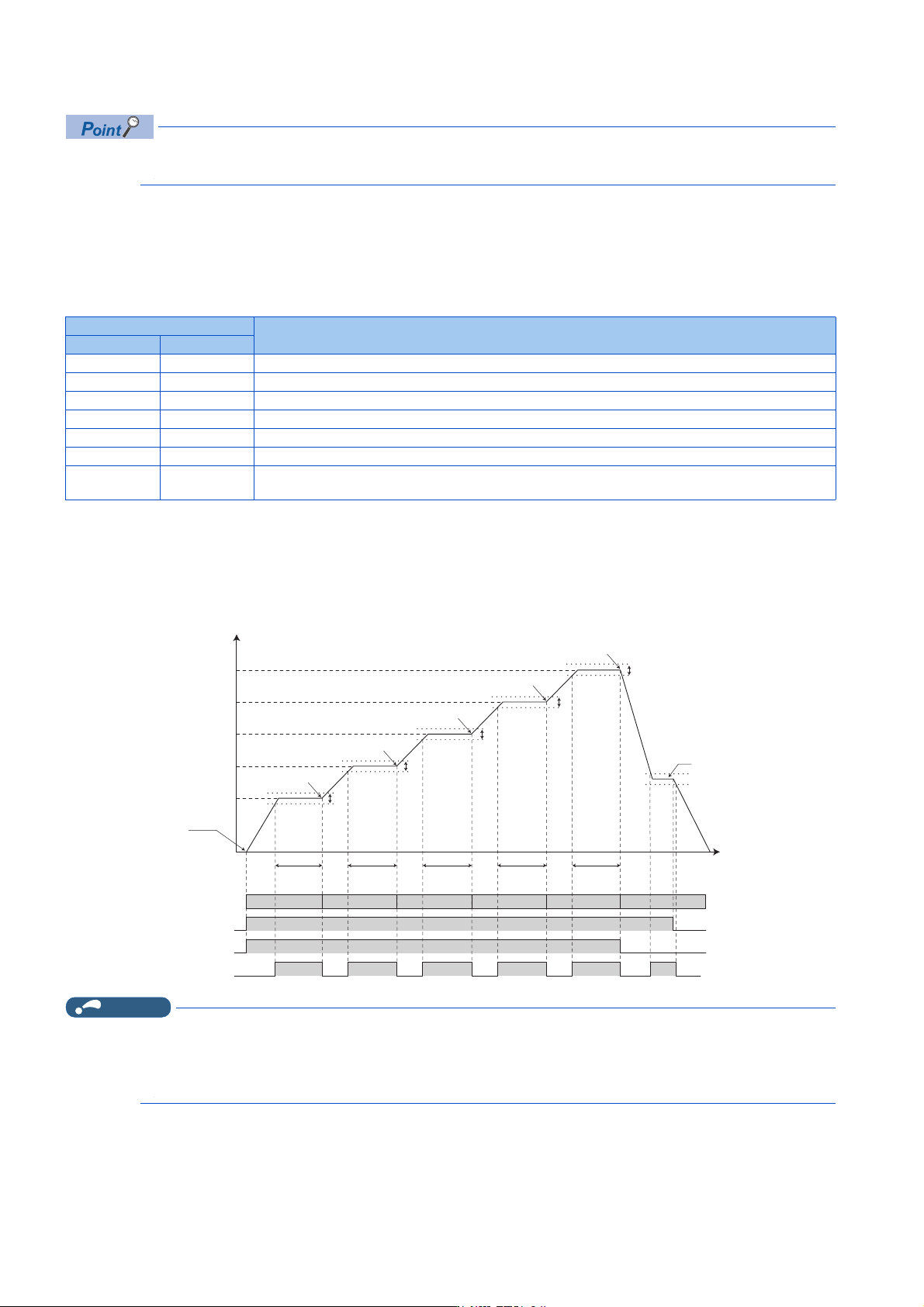

•通过Pr.1486、Pr.1487 设定要测量的频率范围，并设定 Pr.1480 ＝ “1”。之后启动变频器即开始测量。（Pr.1486 的设
定值在 Pr.1487 的设定值以下时，不进行测量）
• 自动测量的负载特性标准将被写入到 Pr.1481 ～ Pr.1485 中。
• 测量开始后，读取 Pr.1480 时显示测量状况。十位显示为 “8” 时，表示测量未正常结束。
• 自动测量过程中输出负载特性测量中信号 （Y213）。应在 Pr.190 ～ Pr.197 （输出端子功能选择）中设定 “213 （正逻
辑）” 或 “313 （负逻辑）”，对 Y213 信号进行功能的分配。
•在Pr.1481 ～ Pr.1485 中设定 “8888” 后，可对负载特性进行微调整。运行过程中 Pr.1481 ～ Pr.1485 ＝ “8888” 时，
将在参数中设定该时间点的负载状态。（仅限设定频率为测量点的频率 ±2Hz 以内、且 SU 信号为 ON 时）
NOTE
• 即使负载测量未正常结束，根据已完成测量部分的负载特性也会进行负载特性异常检测。
• 负载特性测量中不会进行负载特性异常检测。
• 负载特性测量中，即使设定了 S 字加减速，也为直线加减速。
• 如果通过 Pr.190 ～ Pr.197（输出端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
Pr.1480 读取值
状况
十位 个位
－ 1 对测量开始～测量点 1 进行测量的过程中
－ 2 对测量点 1 ～测量点 2 进行测量的过程中
－ 3 对测量点 2 ～测量点 3 进行测量的过程中
－ 4 对测量点 3 ～测量点 4 进行测量的过程中
－ 5 对测量点 4 ～测量点 5 进行测量的过程中
－ 0 正常结束
81～5
保护功能起动、变频器复位、MRS 信号 ON、启动指令 OFF、因为超时而终止测量 （个位表示上述测量
点。）
I3U
I3U
仁⦷+]
ᰦ䰤
䇠ᖅ䍏䖭ส߶
䇠ᖅ䍏䖭ส߶
䇠ᖅ䍏䖭ส߶
䇠ᖅ䍏䖭ส߶
䇠ᖅ䍏䖭ส߶
67)˙21
3U
⍻䟿ᔰ
Ԅڒ↘⣬ᘷᔶခ⎁䠅Ⲻ⽰ׁ
68ؑ
3U䈫ٔ
ԕ䇮ᇊ仁⦷ࣘ
I
I
I
3U
<
3U
3U
3U
3U
3U
3U 3U 3U 3U
67)
21
21
21
21 21 21 21 21
331
11. （H）保护功能参数
11.14 负载特性异常检测
11
12
13
14
15
16
17
18
19
20
手动设定负载特性标准 （Pr.1481 ～ Pr.1485）
• 应设为 Pr.1480 负载特性测量模式＝ “0 （初始值）”。
•应在Pr.1486、Pr.1487 中设定频率范围后，按照下表计算出负载特性标准的频率 （f2 ～ f4）。
• 应在启动变频器后以负载特性标准 1 的频率 （f1）运行的过程中，将 Pr.1481 设定为 “8888”。将当时的负载状态设定至
Pr.1481。（仅限设定频率为测量点的频率 ±2Hz 以内、且 SU 信号为 ON 时）
•与Pr.1481 相同，应将负载标准设定至 Pr.1482 ～ Pr.1485。
NOTE
• V/F 控制时，如果要在 Pr.1481 ～ Pr.1485 中输入直接数值，应输入各负载特性标准频率的负载表监视值。
• 先进磁通矢量控制、实时无传感器矢量控制、矢量控制、PM 无传感器矢量控制时，如果要在 Pr.1481 ～ Pr.1485 中输入直接数
值，应输入各负载特性标准频率的负载表监视值。
设定示例
• 通过参数的设定和输出频率可以计算出负载特性。

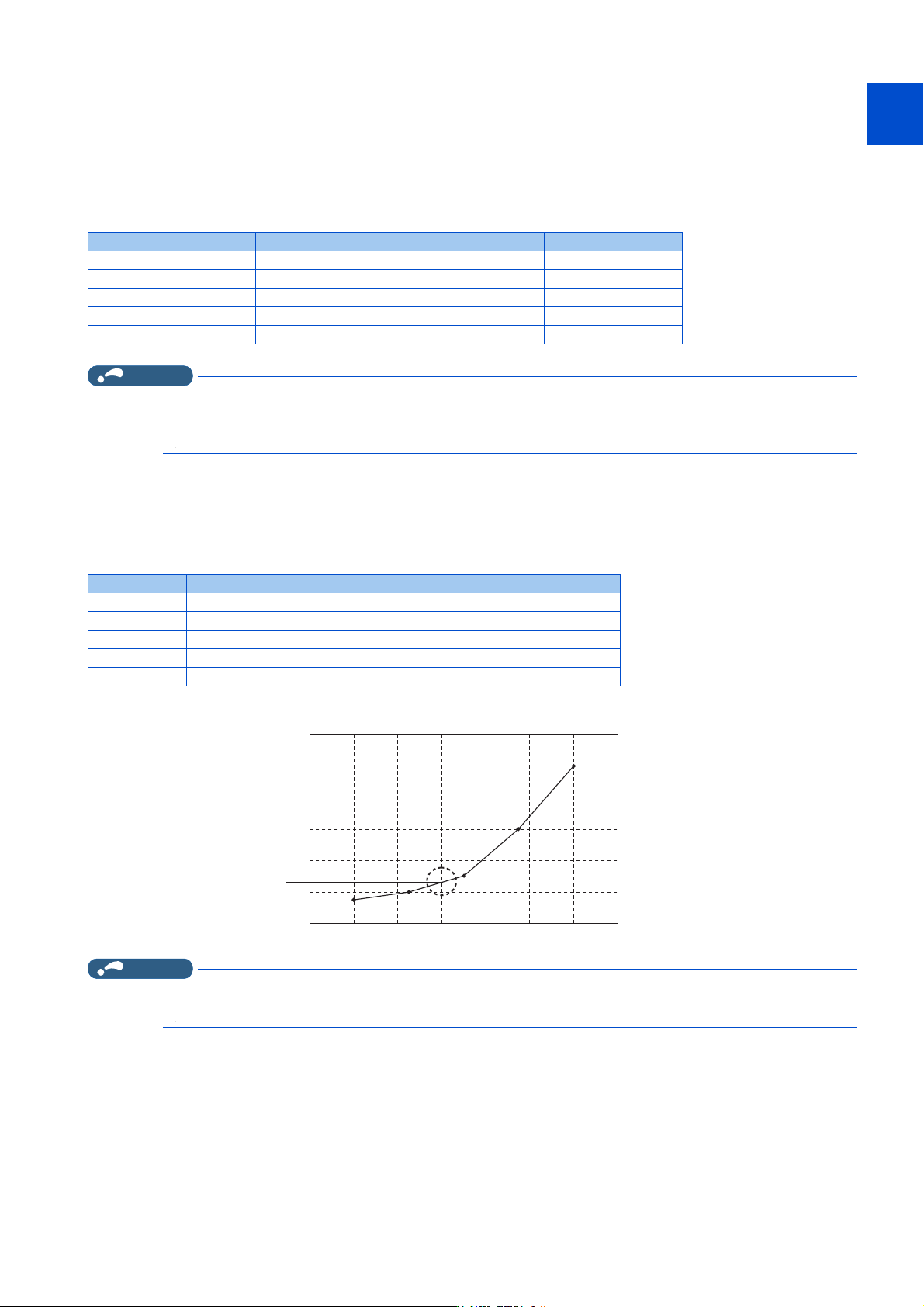

• 设定示例如下所示。通过参数设定值进行直线插补得到标准值。例如，输出频率为 30Hz 时，对标准 2 和标准 3 进行直线插
补后，标准值为 26%。
NOTE
• 未将负载标准设定为 5 点时，仅按已设定的负载标准进行线性插补决定负载特性。负载标准的设定仅为 1 点时，已设定的负载
标准为全部范围的负载标准。
标准 频率 负载标准
负载特性标准 1 f1：负载特性最小频率 （Pr.1487） Pr.1481
负载特性标准 2 f2 ＝ (f5-f1)/4+f1 Pr.1482
负载特性标准 3 f3 ＝ (f5-f1)/2+f1 Pr.1483
负载特性标准 4 f4 ＝ (f5-f1)×3/4+f1 Pr.1484
负载特性标准 5 f5：负载特性最大频率 （Pr.1486） Pr.1485
标准 频率 负载标准
负载特性标准 1 f1：负载特性最低频率 （Pr.1487）＝ 10Hz Pr.1481 ＝ 15%
负载特性标准 2 f2 ＝ (f5-f1)/4+f1 ＝ 22.5Hz Pr.1482 ＝ 20%
负载特性标准 3 f3 ＝ (f5-f1)/2+f1 ＝ 35Hz Pr.1483 ＝ 30%
负载特性标准 4 f4 ＝ (f5-f1)×3/4+f1 ＝ 47.5Hz Pr.1484 ＝ 60%
负载特性标准 5 f5：负载特性最高频率 （Pr.1486）＝ 60Hz Pr.1485 ＝ 100%
仁⦷+]
