301
11. （H）保护功能参数
11.1 电机的过热保护 （电子过热保护）
11
12
13
14
15
16
17
18
19
20

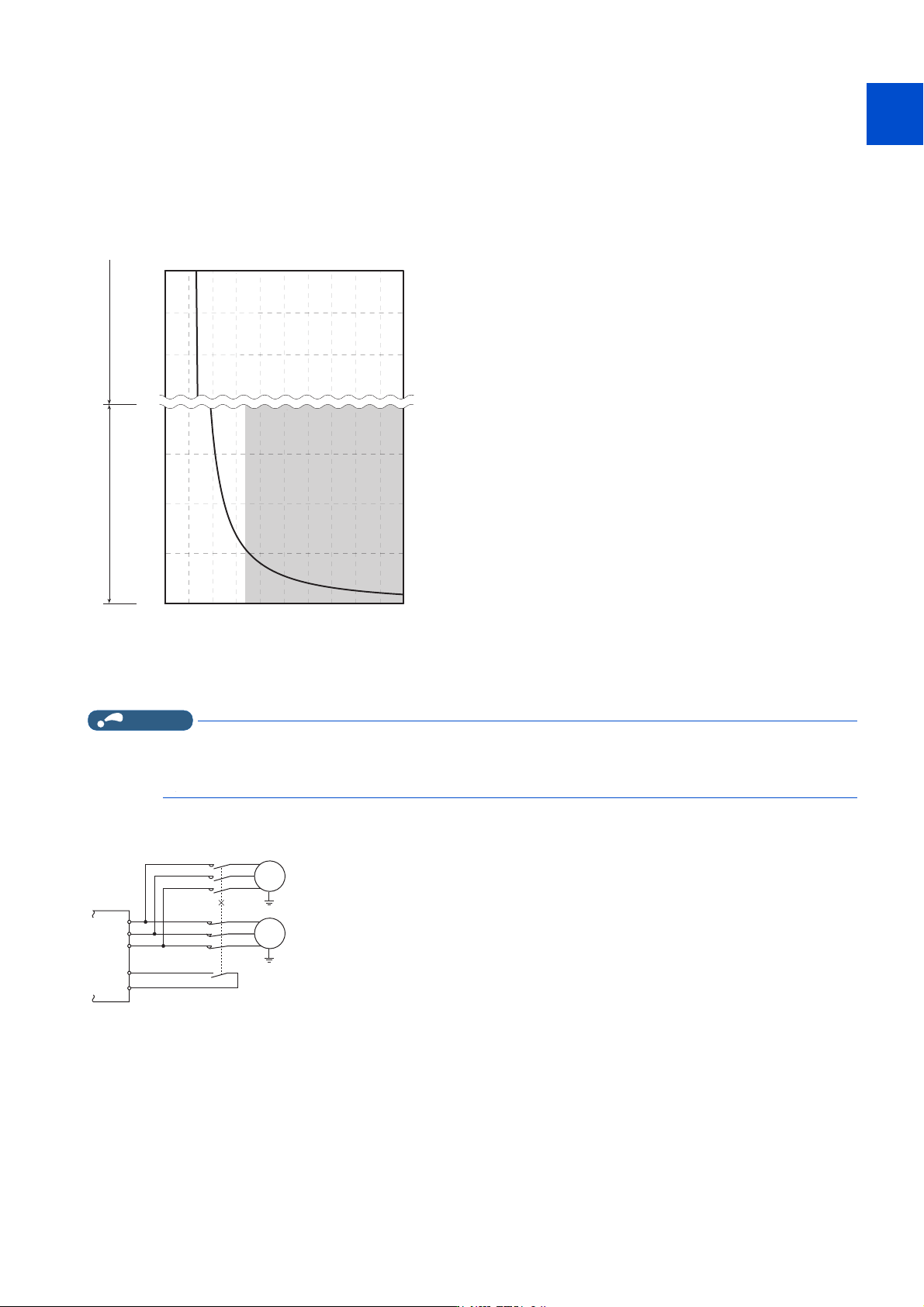

使用 PM 电机时的电子过热保护 （Pr.9）
• 检测电机的过载 （过热），中止变频器的输出晶体管的动作并停止输出。
• 将电机的额定电流值 （A）设定为 Pr.9 电子过热保护。
• 因电机使用了外部热敏继电器等而无法使电子过热保护功能起动时，将 Pr.9 设定为 “0”。
（但变频器的输出晶体管的保护功能 （E.THT）起动。）
• 使用 MM-GKR、EM-A 时，会根据 PM 参数初始设定自动设定电机额定电流。（参照第 115 页）
• 电子过热保护动作特性
*1 百分比 （%）值表示对应电机额定电流的百分比。
NOTE
• 电子过热保护的内部热累计值会通过变频器电源复位以及输入复位信号复位为初始值。应避免不必要的复位及电源切断。
• 使用 PM 电机时，应根据电机特性设定自由过热保护 （Pr.600 ～ Pr.604）。
• 如果增大 Pr.72 PWM 频率选择设定值，则晶体管过热保护开始起动的时间将会变短。
设定两种电子过热保护 （Pr.51）
• 用于通过 1 台变频器分别驱动 2 台额定电流不同的电机。（2 台电机同时旋转时应使用外部热敏继电器。）
• 将第 2 台电机的额定电流设定为 Pr.51 第 2 电子过热保护。
保护功能动作区域：特性曲线右侧区域
正常运行区域：特性曲线左侧区域
⭥⍱٬>@
↔㤳തᱮ⽪˄PLQ˅অս↔㤳തᱮ⽪˄V˅অս
⭥ᆀ䗷✝؍ᣔࣘᰦ䰤>PLQ@
⭥ᆀ䗷✝؍ᣔࣘᰦ䰤>V@
؍ᣔᲦփ㇑
Ⲵฏ
57
6'
0&
0&
:
9
8
0
0
302
11. （H）保护功能参数
11.1 电机的过热保护 （电子过热保护）
• RT 信号为 ON 时，以 Pr.51 的设定值为基础进行过热保护。
NOTE
• RT 信号为第 2 功能选择信号，其他的第 2 功能也有效。（参照第403页）
•在Pr.178 ～ Pr.189 （输入端子功能选择）中设定 “3” 来对 RT 信号进行端子功能的分配。
• 如果通过 Pr.178 ～ Pr.189（输入端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
电机过载承受量水平设定 （Pr.607、Pr.608）
通过设定符合电机特性的过载承受能力等级，可以变更电子过热保护的动作特性。
*1 根据 Pr.607、Pr.608 的设定情况，变频器过载切断 （电子过热保护）（E.THT）可能会先起动，从而无法按照设定进行保护。
电子过热保护预报警 （TH）和警报信号 （THP 信号）
• 电子过热累计值若达到 Pr.9 或 Pr.51 设定值等级的 85%，则在显示电子过热保护预报警 （TH）的同时输出电子过热保护预
报警 （THP）信号。如果达到 Pr.9 的设定值的 100%，则变为电子过热保护 （E.THM/E.THT），并切断变频器输出。TH 显示
时，不会切断变频器输出。
• THP 信号输出所使用的端子，应将 Pr.190 ～ Pr.197（输出端子功能选择）中的任意一个设定为 “8（正逻辑）或 108 （负
逻辑）” 后，进行端子功能的分配。

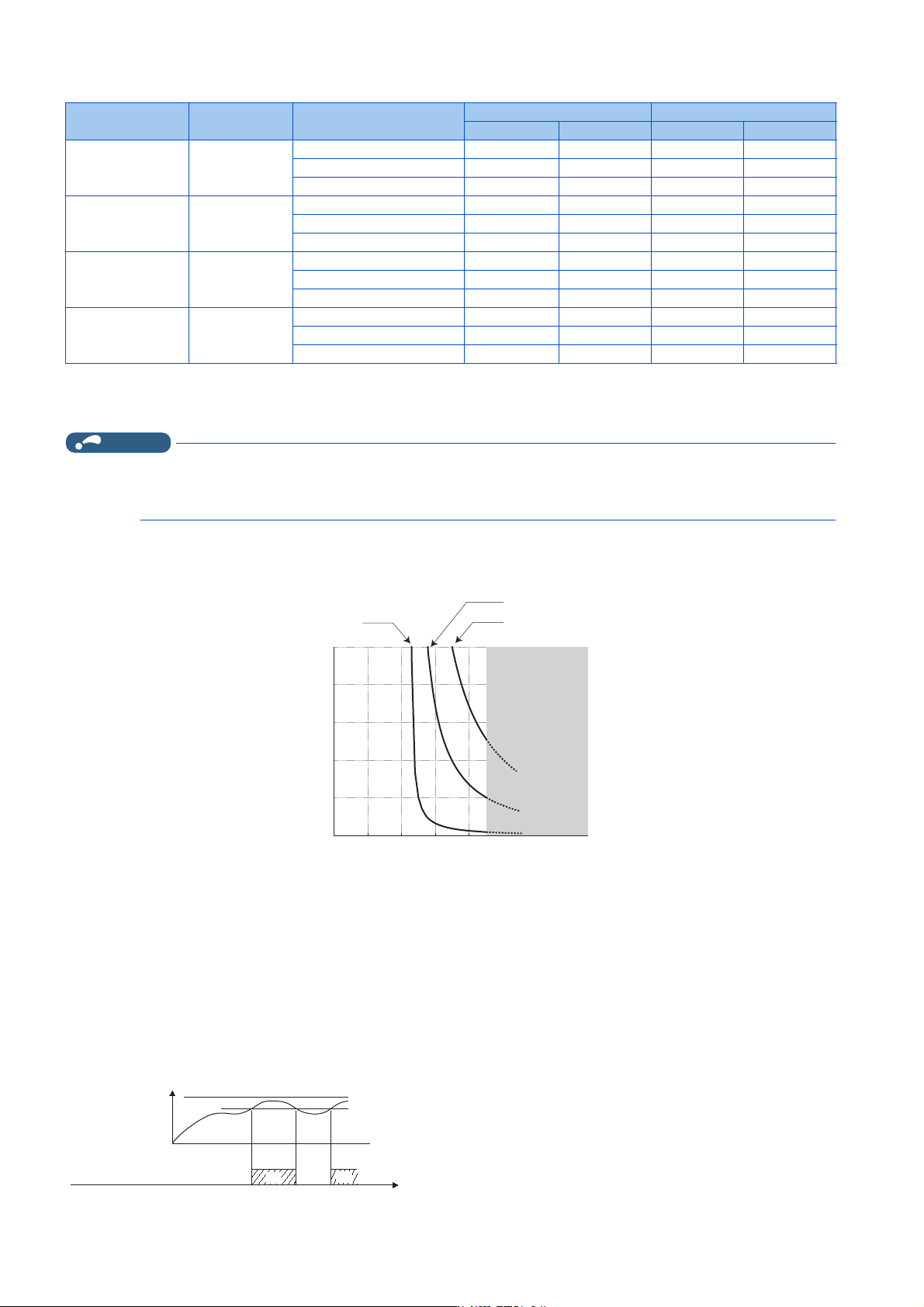

Pr.450
第 2 适用电机
Pr.9
电子过热保护
Pr.51
第 2 电子过热保护
RT-OFF RT-ON
第1电机 第2电机 第1电机 第2电机
9999 0
9999 × × × ×
0××××
0.01 ～ 500(0.1 ～ 3600) × △ × ○
9999 0 以外
9999 ○ × ○ ×
0○×△×
0.01 ～ 500(0.1 ～ 3600) ○ △ △ ○
9999 以外 0
9999 × × × ×
0××××
0.01 ～ 500(0.1 ～ 3600) × △ × ○
9999 以外 0 以外
9999 ○ △ △ ○
0○×△×
0.01 ～ 500(0.1 ～ 3600) ○ △ △ ○
○ … 通过输出电流值进行累计计算
△ … 以输出电流 OA 进行累计计算 （冷却处理）
×… 电子过热保护不动作
⭥ᆀ䗷✝؍ᣔࣘᰦ䰤V
仁ಘ䗃ࠪ⭥⍱
˄䪸ሩ仁ಘ仍ᇊ⭥⍱ⲴⲮ࠶∄˅
؍ᣔᲦփ㇑
Ⲵฏ
⭥ᵪ䗷䖭䟿˄ࡍ٬˅
⭥ᵪ䗷䖭䟿
⭥ᵪ䗷䖭䟿
⭫ᵰ䗽䖳ᢵ䠅䇴ᇐ⽰ׁδ䇴ᇐ3U ć仇ಞ仓ᇐⲺĈᰬε
⭥ᆀ䗷✝؍ᣔ
ࣘㅹ㓗
⭥ᆀ䗷✝؍ᣔ亴ᣕ䆖
7+3ؑ
2))
21
ᰦ䰤
21
303
11. （H）保护功能参数
11.1 电机的过热保护 （电子过热保护）
11
12
13
14
15
16
17
18
19
20
NOTE
• 如果通过 Pr.190 ～ Pr.197（输出端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。

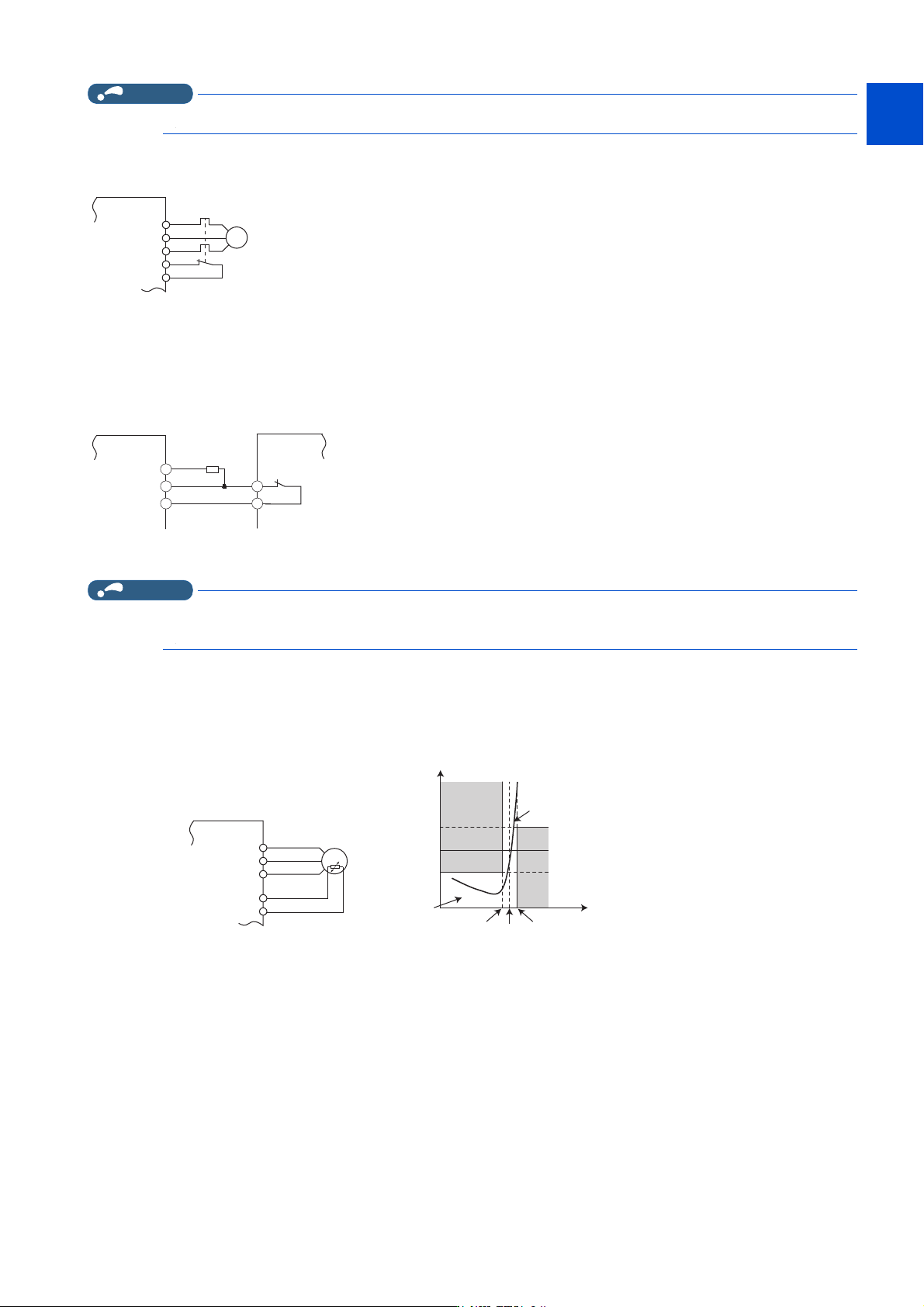

外部过热保护输入 （OH 信号、E.OHT）
外部过热保护输入接线示例
• 为了对电机进行过热保护而使用外部的热敏继电器或内置在电机中的过热保护器时，使用外部过热保护输入 （OH）信号。
• 热敏继电器动作时，因外部热继电器动作 （E.OHT），将切断变频器的输出。
• OH 信号输入所使用的端子，应将 Pr.178 ～ Pr.189 （输入端子功能选择）中的任意一个设定为 “7” 后，进行端子功能的
分配。
• 矢量控制专用电机 （SF-V5RU）配备有过热保护器。
SF-V5RU 的过热保护器连接
*1 应在端子 PC-OH 之间连接 2W1kΩ 的电阻。（参照使用手册 （连接篇））
NOTE
• 如果通过 Pr.178 ～ Pr.189（输入端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
• 安全通讯规格产品、CC-Link 通讯功能内置产品不支持外部过热保护输入。
PTC 热敏电阻输入 （Pr.561、Pr.1016、E.PTC）
将电机内置的 PTC 热敏电阻输出向变频器输入，进行电机的过热保护。如果超出了额定动作温度范围 （TN±DT），则建议使用
电阻值急变的 PTC 热敏电阻。
• 可以将电机内置的 PTC 热敏电阻输出向端子 2、端子 10 进行输入。如果来自 PTC 热敏电阻的输入为 Pr.561 PTC 热敏电阻
保护水平中设定的电阻值，则会通过 PTC 热敏电阻动作 （E.PTC）切断变频器输出。
•设定Pr.561 时，应确认所使用的 PTC 热敏电阻的特性，对上图的 R1 和 R2 的中心附近的电阻值进行设定，以确保不会偏离
保护动作温度 TN。如果 Pr.561 的设定值为偏离于 R1 或 R2 的值，则保护功能起动的条件温度会过高 （保护延迟）或过低
（过保护）。
• PTC 热敏电阻保护有效（Pr.561 ≠ “9999”）时，可以通过操作面板或通讯显示 PTC 热敏电阻的电阻值。（参照第 338 页）
• 设定了 PTC 热敏电阻保护水平时，在 Pr.1016 PTC 热敏电阻保护检测时间中设定 PTC 热敏电阻的电阻值从达到保护等级后
到保护功能 （E.PTC）起动前的时间。
PTC 热敏电阻输入接线示例 PTC 热敏电阻值特性示例
仁ಘ
8
9
:
2+
6'
䗷✝؍ᣔ
⭥ᵪ
0
*
*
2+
6'
3&
:N¡
仁ಘ 6)958
仁ಘ
8
9
:
⭥ᵪ
R2
R1
Pr.561
TN
TN+DTTN-DT
热敏电阻温度
TN：额定动作温度
热敏电阻值
热敏曲线
温度-电阻
存在范围
