509 15. （A）应用程序参数 15.12 停电时减速停止功能 11 12 13 14 15 16 17 18 19 20 停电减速中信号 （Y46 信号） • 停电减速后，即使输入启动指令也无法启动，应确认停电减速中 （Y46）信号。 （发生输入缺相 （E.ILF）等情况时） • 停电减速中、停电减速后的停止时，Y46 信号为 ON。 •应 在 Pr.190 ～ Pr.197 （输出端子功能选择） 中设定 “46 （正逻辑） …
508
15. （A）应用程序参数

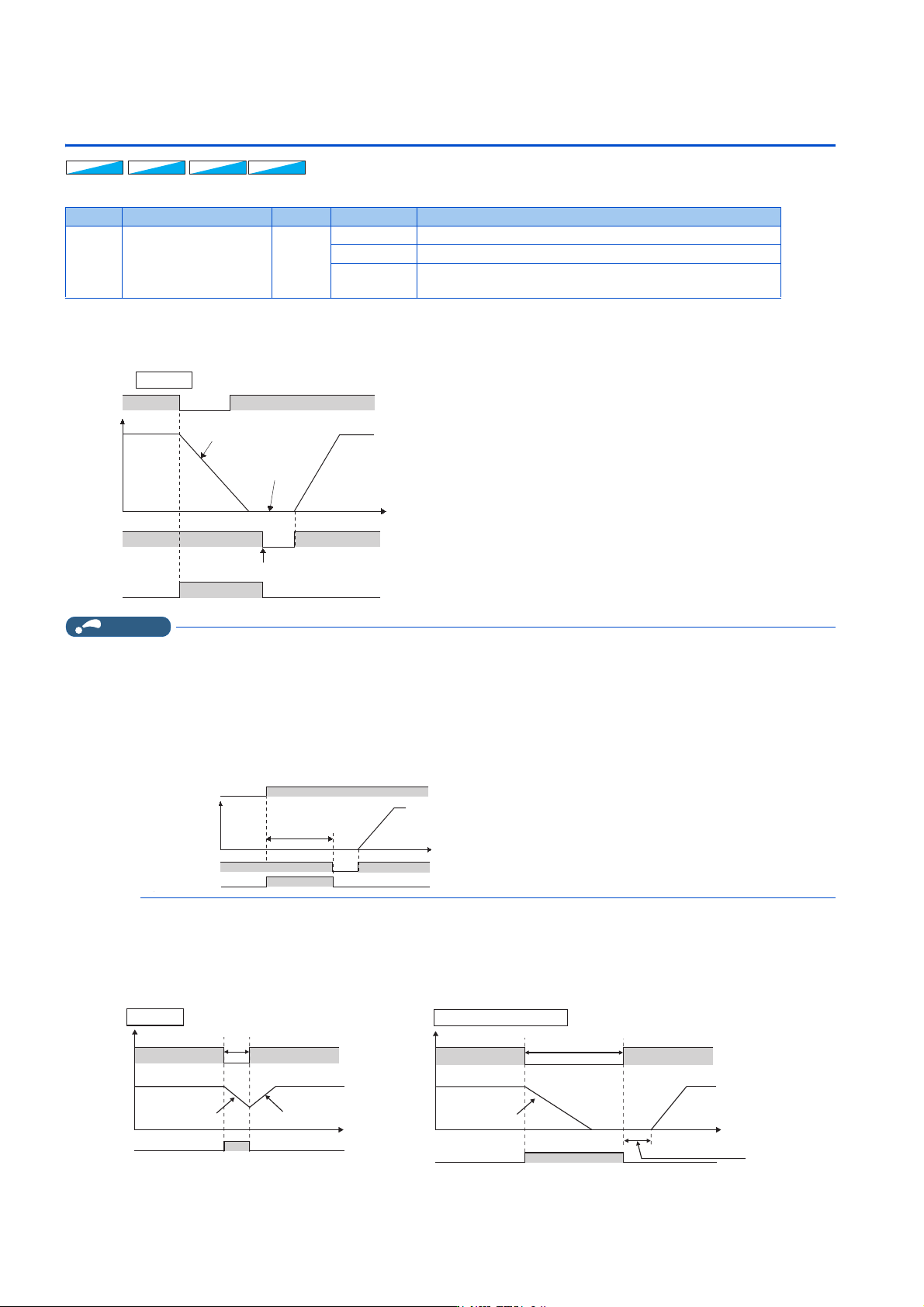

15.12 停电时减速停止功能
15.12 停电时减速停止功能
可以在发生瞬时停电及欠足电压时使电机减速停止。
停电停止功能 （Pr.261 ＝ “1”）
• 即使在停电减速过程中恢复电源也继续减速停止，变频器保持停止。再启动时，应将启动信号设为 OFF 后再设为 ON。
NOTE
• 在停电时的减速停止功能为有效时 （Pr.261 ＝ “1”）选择了瞬时停电再启动的情况下 （Pr.57 再启动自由运行时间≠
“9999”），停电时的减速停止功能无效。
• 在停电时的减速停止功能为有效时 （Pr.261 ＝ “1”），在启动信号 （STF/STR）设为 ON 的状态下电源 ON 或对变频器进行了
复位，则该功能无法起动。应将启动信号设为 OFF 后再设为 ON 以进行启动。
设定 Pr.30 再生功能选择＝ “100 ～ 102” （主电路电源输入时不复位）时，启动信号 （STF/STR）为 ON 的状态下，即使输
入了主电路电源也不会启动。应将启动信号设为 OFF 后再设为 ON 以进行启动（参照第541页）。（标准规格产品、Ethernet 规
格产品）
瞬时停电时继续运行功能 （Pr.261 ＝ “2”）
• 停电减速中电源恢复时，将再加速到设定的频率。
停电减速直至停止后电源恢复时，如果选择了瞬时停电再启动 （Pr.57 ≠ “9999”），则进行再启动运行。
*1 加速时间依据 Pr.7 （Pr.44）的设定。
Pr. 名称 初始值 设定范围 内容
261
A730
停电停止方式选择 0
0 发生了欠电压、停电时，切断变频器输出。
1 发生了欠电压、停电时，使变频器减速停止。
2
发生了欠电压、停电时，使变频器减速停止。
停电减速中电源恢复时，重新加速。
9)9)9)
䙐
䙐
䙐
ᰖՖಞᰖՖಞᰖՖಞ
⸘䠅
⸘䠅
⸘䠅
ڌ⭥߿䙏ѝ
ڌ⭥ڌ→ѝ
67)
<
ᰦ䰤
࣐䙏ᰦˈᢗ㹼⅑67)2))
⭥Ⓚ
䗃ࠪ仁⦷
3U
67)
⭥Ⓚ
ᰦ䰤
<
⭡Ҿڌ⭥ˈ༴Ҿ
ڌ→ѝˈнࣘ
21
2))
21
21
䗃ࠪ仁⦷
ⷜڌ
⭥Ⓚ
䗃ࠪ仁⦷
<
ڌ⭥߿䙏ѝ
࣐䙏
ᰦ䰤
ڌ⭥߿䙏ѝˈᚒ༽䙊⭥ᰦ
3U
ڌ⭥ѝ
⭥Ⓚ
ᰦ䰤
䗃ࠪ仁⦷
<
ڌ⭥߿䙏ѝ
ⷜ䰤ڌ⭥ࣘ
༽սᰦ䰤ˇ3U
3U ˈ3UĮ
㓴ⷜڌࣘᰦ
509
15. （A）应用程序参数
15.12 停电时减速停止功能
11
12
13
14
15
16
17
18
19
20
停电减速中信号 （Y46 信号）
• 停电减速后，即使输入启动指令也无法启动，应确认停电减速中 （Y46）信号。（发生输入缺相 （E.ILF）等情况时）
• 停电减速中、停电减速后的停止时，Y46 信号为 ON。
•应在Pr.190 ～ Pr.197（输出端子功能选择）中设定 “46（正逻辑）” 或 “146（负逻辑）”，对 Y46 信号进行功能的分配。
NOTE
• 停止中、变频器复位、MRS 信号输入、发生报警时，停电停止功能不起动。
• 如果通过 Pr.190 ～ Pr.197（输出端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
参照参数
Pr.57 再启动自由运行时间 第497页、第502页
Pr.190 ～ Pr.197 （输出端子功能选择） 第 359 页
注意
• 根据负载的不同，即使设定停电时减速停止功能，也有可能发生变频器报警导致电机为自由运行状态。
如果无法从电机充分获取再生能量，则电机将变为自由运行状态。
510
15. （A）应用程序参数
15.13 顺控功能
15.13 顺控功能
可以通过顺控程序驱动变频器运行。
可以根据输入信号所对应的变频器的动作和与变频器的运行状态相对应的信号输出、监视输出等机器规格，自由定制变频器的
动作。
*1 CC-Link 通讯功能内置产品不能进行设定。
顺控功能概要
• 要使顺控功能有效，应设定 Pr.414 顺控功能动作选择＝“0以外”。（Pr.414 设定变更，将在变频器复位后被反映。）
• 通过 SQ 信号的 ON/OFF 对顺控程序执行键（RUN/STOP）进行切换。通过将 SQ 信号设为 ON，使顺控程序变为可执行的状态。
SQ 信号输入所使用的端子，应通过在 Pr.178 ～ Pr.189 （输入端子功能选择）中设定 “50” 来进行端子功能的分配。
• 如果设定 Pr.415 变频器运行锁定模式设定＝ “1”，则仅在顺控程序为 RUN 状态时变频器可以运行。如果在变频器运行过
程中将顺控程序从 RUN 切换到 STOP，则变频器减速停止。在顺控程序中使用 SD1148 （或 SM1200 ～ 1211）进行自动运行
时，要使顺控程序 STOP 时变频器也停止运行，应设定 Pr.415 ＝ “1”。
• 顺控程序的读取及写入使用计算机上的FR Configurator2，而计算机则通过RS-485通讯或USB与变频器连接。（设定Pr.414
≠ “0” 时，可以通过 FR Configurator2 读取、写入。）
顺控启动 （SQ）信号
• 通过 SQ 信号的 ON/OFF 对顺控程序执行键（RUN/STOP）进行切换。通过将 SQ 信号设为 ON，使顺控程序变为可执行的状态。
SQ 信号输入所使用的端子，应通过在 Pr.178 ～ Pr.189 （输入端子功能选择）中设定 “50” 来进行端子功能的分配。在
Pr.185 ～ Pr.189 （NET X 端子功能选择）中进行了端子功能分配的情况下，仅通过 NET X 端子进行 SQ 信号输入即可使顺
控程序变为可执行状态 （无需通过外部端子输入 SQ 信号）。
• Pr.414 ＝ “1、11” 时，需要输入符合指令权的 SQ 信号。（SQ 信号分配至了 NET X 端子的情况除外）
• Pr.414 ＝ “2、12” 时，与 Pr.338 的设定无关，仅外部输入端子有效。
• SQ 信号有效的条件如下所述。
－：与 SQ 信号有效条件无关
Pr. 名称 初始值 设定范围 内容
414
A800
顺控功能动作选择 0
0 顺控功能无效
1、11
顺控功能有效
SQ 信号的有效条件由 Pr.338 决定
2
*1
、12
*1
SQ 信号可通过外部输入端子的输入而生效
415
A801
变频器运行锁定模式设定 0
0 与顺控的运行状态无关，变频器的启动指令有效
1 仅在顺控程序为 RUN 中时变频器的启动指令有效
498
A804
顺控功能闪存清零 0
0、9696
(0 ～ 9999)
0：闪存异常显示清除 （闪存正常时，即使进行
写入也不会执行）
写入9696：清除闪存 （闪存异常时，即使进行写入
也不会执行）
0、9696 以外：设定范围外
0：正常显示
读取1：顺控功能有效而未执行闪存清除
9696：闪存清除中或闪存异常
675
A805
用户用参数自动存储功能
选择
9999
1 自动存储功能有效
9999 自动存储功能无效
1150 ～
1199
A810 ～
A859
用户用参数 1 ～用户用参
数50
0 0 ～ 65535
可以设定任意的值。
与顺控功能使用的软元件 D206 ～ D255 之间可以相互访问，因此可在顺控
程序中使用 Pr.1150 ～ Pr.1199 中设定的值。另外，还可以通过 Pr.1150
～ Pr.1199 对顺控程序的运算结果进行监视。
Pr.414 设定值 Pr.338 设定值
SQ 信号
外部 （物理）端子输入 通讯虚拟端子输入
1、11
0
ON ON
－ ON （NET X 端子）
1ON －
2、12 － ON －
