16.1 手动转矩提升
可以补偿低频区的电压下降，以改善低速区域的电机转矩的下降。
• 可以根据负载调整低频区的电机转矩，从而增大启动时的电机转矩。
• 如果使用 RT 信号，则可以切换 2 种转矩提升。
*1 初始值根据变频器不同而异。LD 额定时 （Pr.570 ＝ “1”），初始值将发生变更。（参照第 235 页）
启动转矩的调整
•将Pr.19 标准频率电压作为 100%，以百分数在 Pr.0 （Pr.46）中设定 0Hz 时的输出电压。
• 应逐步进行参数的调整 （约 0.5%）并随时确认电机的状态。设定值过大，会导致电机出现过热的状态。最大应设定为 10%
左右。
设定多个转矩提升 （RT 信号、Pr.46）
• 根据用途变更转矩提升时，或是通过 1 台变频器切换多台电机时，使用第 2 转矩提升。
• Pr.46 第 2 转矩提升在 RT 信号为 ON 时有效。RT 信号输入所使用的端子，应在 Pr.178 ～ Pr.189 （输入端子功能选择）中
设定 “3” 来进行 RT 信号功能的分配。
NOTE
• RT 信号为第 2 功能选择信号，其他的第 2 功能也有效。（参照第 403 页）
• 变频器与电机的距离较长时或是低速区的电机转矩不足等情况下，使用时应增大设定值。但设定过大会导致过电流跳闸。
• 仅在选择了 V/F 控制时 Pr.0、Pr.46 的设定才有效。
• 以初始值使用 Pr.0 时，Pr.71 适用电机、Pr.81 电机极数变更后，Pr.0 的设定值会自动变更。（参照第408页）
• 如果通过 Pr.178 ～ Pr.189（输入端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
Pr. 名称 初始值 设定范围 内容
0
G000
转矩提升
2～6%
*1
0 ～ 30% 以百分比 （%）设定 0Hz 时的输出电压。
46
G010
第 2 转矩提升 9999
0 ～ 30% 设定 RT 信号为 ON 时的转矩提升值。
9999 无第 2 转矩提升
变频器 初始值
FR-E820-0050(0.75K) 以下
FR-E840-0026(0.75K) 以下
FR-E820S-0050(0.75K) 以下
FR-E810W-0050(0.75K) 以下
FR-E846-0026(0.75K)
6%
FR-E860-0017(0.75K) 5%
FR-E820-0080(1.5K) ～ FR-E820-0175(3.7K)
FR-E840-0040(1.5K) ～ FR-E840-0095(3.7K)
FR-E820S-0080(1.5K) 以上
FR-E846-0040(1.5K) 以上
4%
FR-E820-0240(5.5K)、FR-E820-0330(7.5K)
FR-E840-0120(5.5K)、FR-E840-0170(7.5K)
FR-E860-0027(1.5K)、FR-E860-0040(2.2K)
3%
FR-E820-0470(11K) 以上
FR-E840-0230(11K) 以上
FR-E860-0061(3.7K) 以上
2%
9)9)9)
䗃ࠪ⭥
3U
3U
䇮ᇊ㤳ത
ส߶仁⦷
ˁ
䗃ࠪ仁⦷+]
523
16. （G）控制参数
16.2 基底频率、电压
11
12
13
14
15
16
17
18
19
20

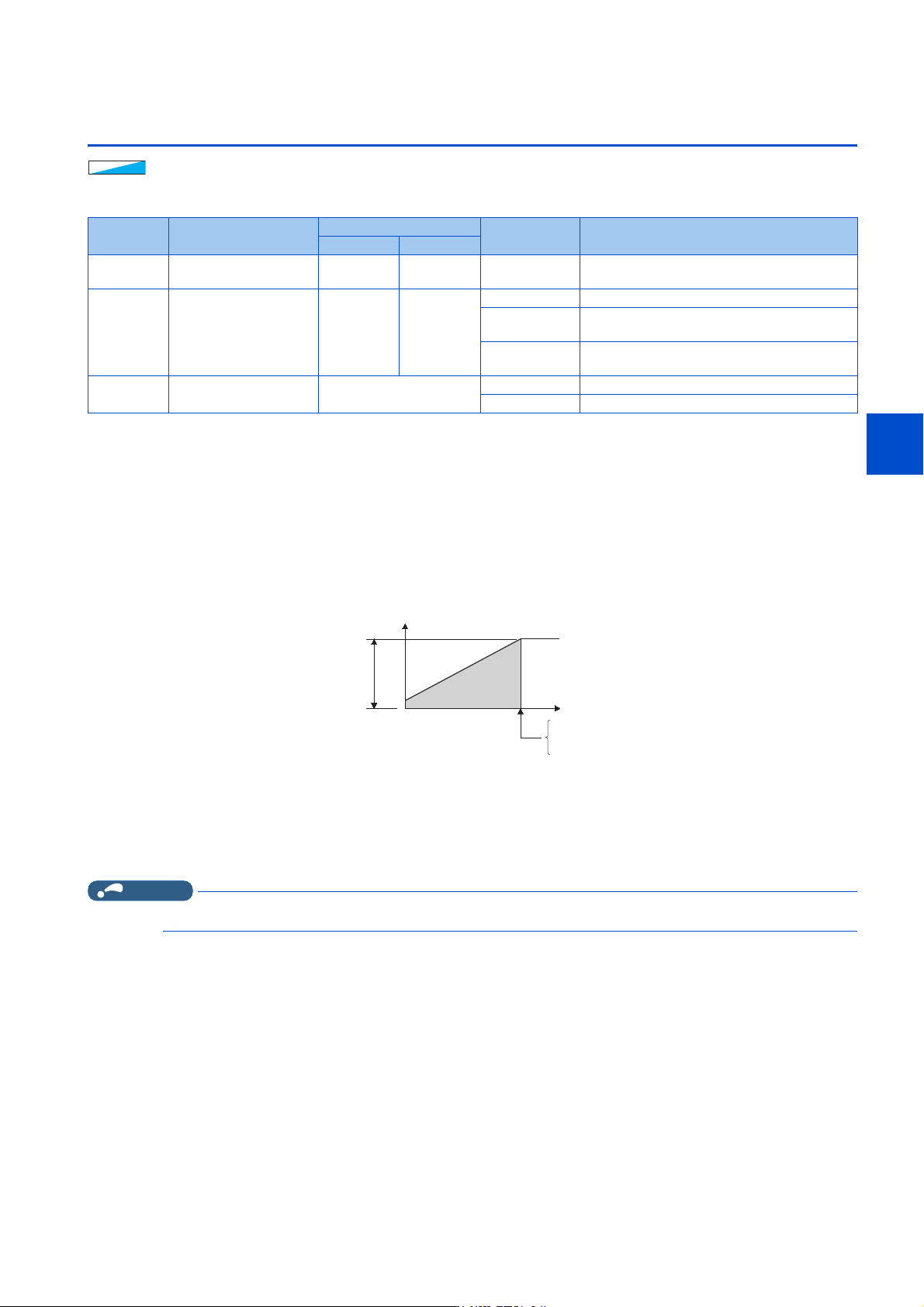

16.2 基底频率、电压
使变频器的输出 （电压、频率）符合电机的额定值。
*1 Gr.1、Gr.2 表示参数初始值组。（参照第54页）
基底频率的设定 （Pr.3）
• 运行标准电机时，通常将电机的额定频率设定为 Pr.3 基准频率。切换工频电源运行电机时，应将 Pr.3 设定为与电源频率
相同。
• 电机额定铭牌上记载的频率仅为 “50Hz” 时，应务必设定为 “50Hz”。如保持 “60Hz” 不变，则电压下降过度将导致发
生转矩不足。最终可能会因过载而导致变频器的保护功能起动。
特别是在 Pr.14 适用负载选择＝ “1” （降低转矩负载）时，应务必注意。
• 使用三菱电机恒转矩电机时，应将 Pr.3 设定为 60Hz。
设定多个基准频率 （Pr.47）
• 在用 1 台变频器切换使用多台电机等情况下，需要变更基准频率时，使用 Pr.47 第 2V/F （基准频率）。
• 在 RT 信号为 ON 时 Pr.47 有效。RT 信号输入所使用的端子，应在 Pr.178 ～ Pr.189 （输入端子功能选择）中设定 “3” 来
进行 RT 信号功能的分配。
NOTE
• RT 信号为第 2 功能选择信号，其他的第 2 功能也有效。（参照第 403 页）
标准频率电压的设定 （Pr.19）
•在Pr.19 标准频率电压中设定基底电压 （电机的额定电压等）。
• 所设定的值如果低于电源电压（单相 100V 电源输入规格产品约为电源电压的 2 倍），则变频器的最大输出电压为 Pr.19 中
设定的电压。
• 在以下情况下可以使用 Pr.19。
• 通过 V/F 控制运行矢量控制专用电机 （SF-V5RU）时，应进行下述设定。
9)9)9)
Pr. 名称
初始值
*1
设定范围 内容
Gr.1 Gr.2
3
G001
基准频率 60Hz 50Hz 0 ～ 590Hz 设定电机的额定转矩时的频率。（50Hz/60Hz）
19
G002
标准频率电压 9999 8888
0 ～ 1000V 设定基底电压。
8888
电源电压的 95% （单相 100V 电源输入规格产品
为电源电压 2 倍的 95%）
9999
与电源电压相同 （单相 100V 电源输入规格产品
为电源电压的 2 倍）
47
G011
第 2V/F （基准频率） 9999
0 ～ 590Hz 设定 RT 信号 ON 时的基底频率。
9999 第 2V/F 无效
3U
䗃ࠪ⭥9
䗃ࠪ仁⦷+]
3U
3U
(a) 再生频率较高时 （连续再生等）
再生时，由于输出电压大于标准值而可能会导致电机电流增大，从而可能会引起过电流跳闸 （E.OC[]）。
(b) 电源电压变动较大时
如果电源电压超过电机额定电压，则可能由于转矩过大及电机电流增大，而导致转速变动及电机过热。
