542
16. （G）控制参数
16.9 再生制动器的选择
制动电阻器 （MYS 型）以 100% 转矩 6%ED 使用时 （仅限 FR-E820-0175(3.7K)）
• 应设定 Pr.30 ＝ “1、101”。
• 应设定 Pr.70 ＝ “6%”。
使用高频率用制动电阻器 （FR-ABR）时 （FR-E820-0030(0.4K) 以上、FR-
E840-0016(0.4K) 以上、FR-E860-0017(0.75K) 以上、FR-E820S-0030(0.4K)
以上、FR-E810W-0030(0.4K) 以上、FR-E846-0026(0.75K) 以上）
• 应设定 Pr.30 ＝ “1、101”。
• 应如下所示设定 Pr.70。
将瞬时停电再启动设为有效时 （标准规格产品、Ethernet 规格产品、CC-Link
通讯功能内置产品）
• 使用高频率用制动电阻器 （FR-ABR）、制动电阻器 （MRS 型、MYS 型）、制动模块 （FR-BU2）、多功能再生整流器 （FR-
XC）、共直流母线整流器（FR-CV）、高功率因数整流器（FR-HC2）的情况下选择瞬时停电再启动时，应设定 Pr.30 ＝ “2、
102”。
• 应如下所示设定 Pr.70。
• 使用 FR-XC/FR-HC2 时，应对 FR-XC/FR-HC2、变频器设定瞬时停电再启动功能为有效 （Pr.57 再启动自由运行时间≠
“9999”）。
• 在变频器运行过程中检测出 FR-XC/FR-HC2 为停电时，变频器运行许可（RYB/RDY）信号会变为 ON，因此电机为自由运行状
态。如果复电，并将变频器运行许可 （RYB/RDY）信号设为 OFF，则变频器检测电机速度 （根据 Pr.162 瞬时停电再启动动
作选择的设定），并进行瞬时停电再启动。
变频器运行许可信号的逻辑反转 （X10 信号、Pr.17）
•通过Pr.17 MRS/X10 端子输入选择，可以选择将 X10 信号设为常开 （a 触点）输入规格，或是设为常闭 （b 触点）输入规
格。设为常闭 （b 触点）输入规格时，可通过 X10 信号 OFF （开）切断变频器的输出。
• 需要根据整流器模块输出的变频器运行许可信号的逻辑，通过 Pr.17 切换变频器的逻辑 （a 触点 /b 触点）。
• 也可以通过 Pr.17 的设定选择 MRS 信号的逻辑。关于 MRS 信号的逻辑选择，请参照第 401 页。
变频器 Pr.70 设定值
FR-E820-0330(7.5K) 以下
FR-E840-0170(7.5K) 以下
FR-E860-0120(7.5K) 以下
FR-E820S-0110(2.2K) 以下
FR-E810W-0050(0.75K) 以下
FR-E846-0095(3.7K) 以下
10%
FR-E820-0470(11K) 以上
FR-E840-0230(11K) 以上
6%
使用的选件 Pr.70 设定值 备注
FR-ABR
10%
FR-E820-0330(7.5K) 以下
FR-E840-0170(7.5K) 以下
FR-E860-0120(7.5K) 以下
FR-E820S-0110(2.2K) 以下
FR-E810W-0050(0.75K) 以下
6%
FR-E820-0470(11K) 以上
FR-E840-0230(11K) 以上
MRS 型、MYS 型 3%
FR-E820-0030(0.4K) 以上
FR-E840-0016(0.4K) 以上
FR-E860-0017(0.75K) 以上
FR-E820S-0030(0.4K) 以上
FR-E810W-0030(0.4K) 以上
MYS 型 （以 100% 转矩 6%ED 使用时） 6% FR-E820-0175(3.7K)
FR-XC、FR-CV、FR-HC2、FR-BU2 0% －
543
16. （G）控制参数
16.9 再生制动器的选择
11
12
13
14
15
16
17
18
19
20

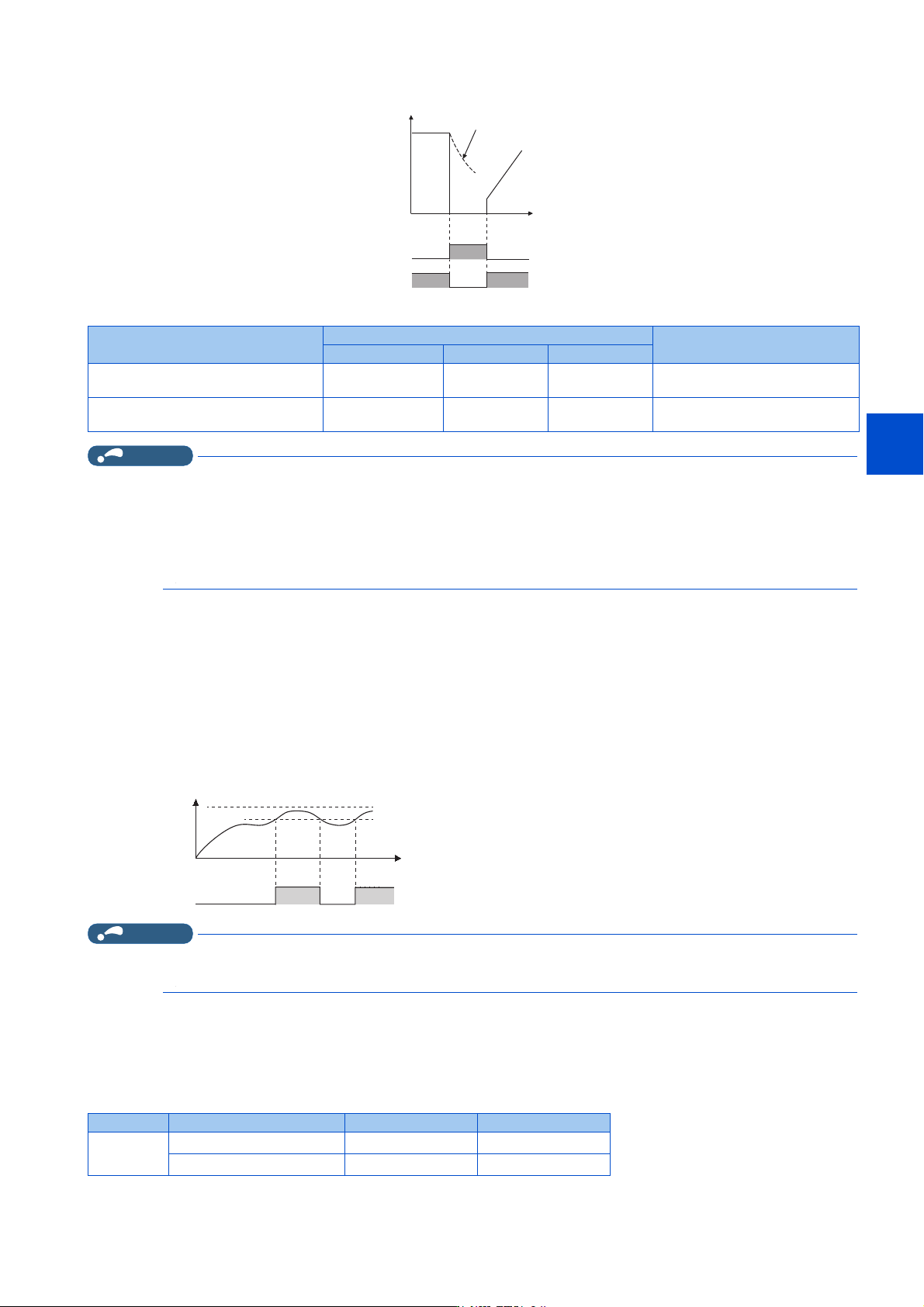

• 分配了 X10 信号的端子的响应时间在 2ms 以内。
• Pr.17 与选件模块的变频器运行许可信号的对照表
NOTE
• Pr.30 ＝ “0、2、100、102”，X10 信号未分配时，可以将 MRS 信号作为 X10 信号使用。此时，信号的逻辑设定依据 MRS 信号
的逻辑设定 （Pr.17 ＝ “0、1” 为常开输入，Pr.17 ＝ “2 ～ 5” 为常闭输入）。
• MRS 信号从通讯、外部输入均有效，但在将 MRS 信号作为变频器运行许可 （X10）使用时，应从外部进行输入。（安全通讯规格
产品、CC-Link 通讯功能内置产品不支持使用变频器运行许可信号。）
• 如果通过 Pr.178 ～ Pr.184 （输入端子功能选择）变更端子分配，则可能导致端子名称和信号内容不同而产生误接线，从而影
响其他功能。应确认各端子的功能后再进行设定。
再生制动器使用率警报输出和警报信号 （RBP 信号）
• 如果再生制动器使用率达到 Pr.70 的设定值等级的 85%，则在操作面板上显示再生制动预报警 [RB]，并输出再生制动预报
警 （RBP）信号。如果达到 Pr.70 的设定值的 100%，则为再生过电压 （E.OV[]）。
• 为警报信号时，不会切断变频器输出。
• RBP 信号输出所使用的端子，应将 Pr.190 ～ Pr.197 （输出端子功能选择）中的任意一个设定为 “7 （正逻辑）或 107 （负
逻辑）” 后，进行端子功能的分配。
100%：再生过电压保护动作值
NOTE
• Pr.30 ＝ “0 （初始值）、100” 的情况下，不显示 RB。
• 如果通过 Pr.190 ～ Pr.197（输出端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
使用制动电阻器 （FR-ABR、MRS 型、MYS 型以外）时
制动电阻器可用于 FR-E820-0030(0.4K) 以上、FR-E840-0016(0.4K) 以上、FR-E860-0017(0.75K) 以上、FR-E820S-0030(0.4K)
以上、FR-E810W-0030(0.4K) 以上、FR-E846-0026(0.75K) 以上。
应使用电阻值及消耗功率大于下述值的制动电阻器。此外，应使用容量足够大的电阻器以充分消耗再生能量。
21
2))
;ؑ3U ǃǃ˅
ᰦ䰤
⭥ᵪ㠚⭡
䘀㹼ڌ→
䗃ࠪ仁⦷
;ؑ3U ǃǃ˅
Pr.17 设定值
选件模块侧的对应信号
根据 X10 信号动作
FR-HC2 FR-CV FR-XC
0、2、4
（初始值）
RDY （负逻辑）
（初始设定）
RDYB RYB
X10-ON：变频器输出切断
（a 触点）
1、3、5 RDY （正逻辑） RDYA RYA
X10-OFF：变频器输出切断
（b 触点）
电压等级 变频器 最小电阻值 （Ω） 消耗功率 （kW）
100V 等级
FR-E810W-0030(0.4K)
*1
100 1.5
FR-E810W-0050(0.75K)
*1
80 1.9
再生制动器使用
率相对于3U
设定值的比例
再生制动预报警
(RBP)
OFF
ON
100%
85%
ON
时间
544
16. （G）控制参数
16.9 再生制动器的选择

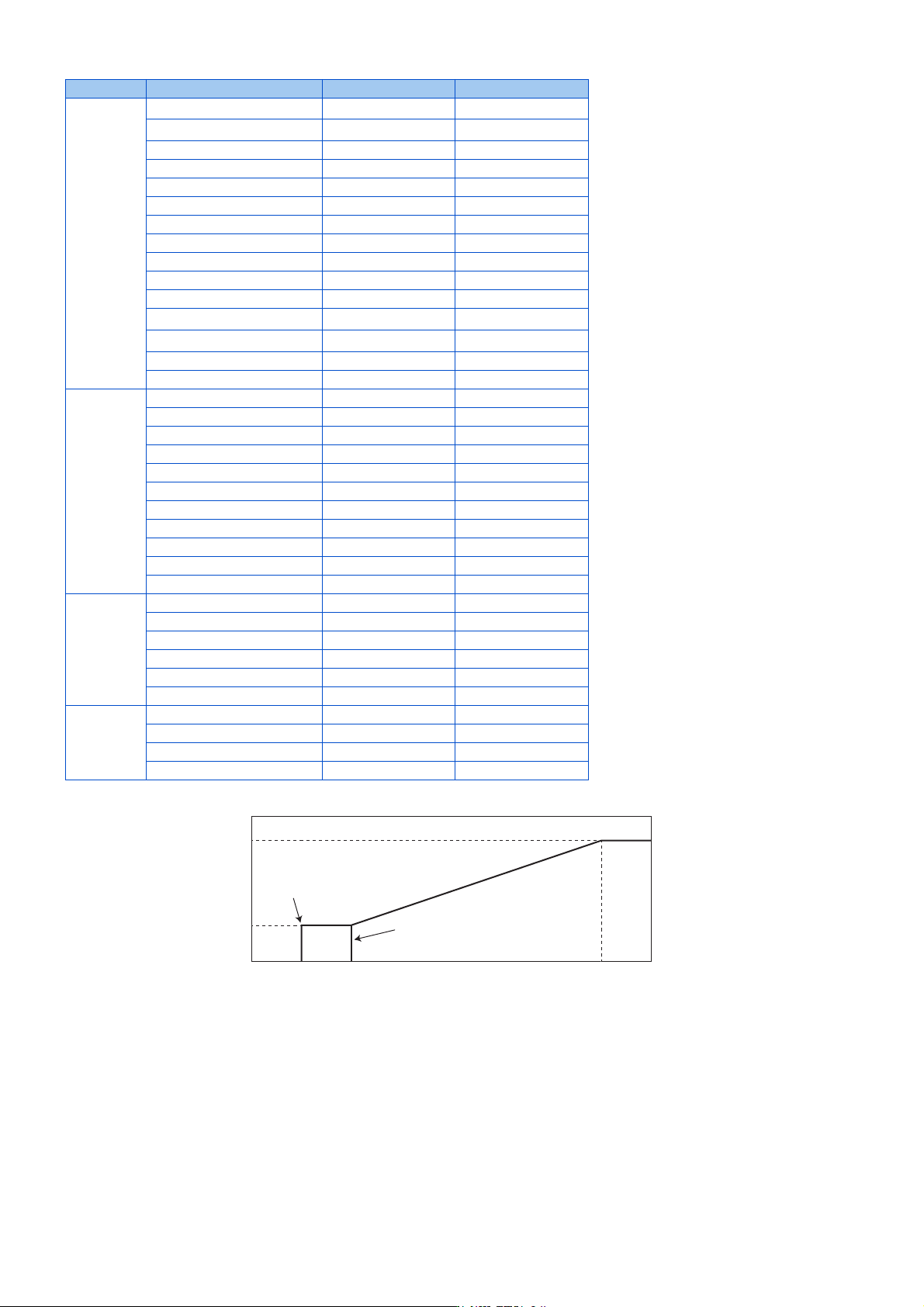

*1 以 100%ED 使用时，应设定为 200Ω 以上。低于 200Ω 使用时，%ED 如下所示。
应设定以下参数。
• Pr.30 再生功能选择＝ “1、101”
• 应根据再生量、再生频率等设定 Pr.70 特殊再生制动使用率，确认电阻器可以正常地消耗再生能量。
200V 等级
FR-E820-0030(0.4K)
*1
100 1.5
FR-E820-0050(0.75K)
*1
80 1.9
FR-E820-0080(1.5K) 60 2.5
FR-E820-0110(2.2K) 60 2.5
FR-E820-0175(3.7K) 40 3.8
FR-E820-0240(5.5K) 25 6.1
FR-E820-0330(7.5K) 20 7.6
FR-E820-0470(11K) 13 11.7
FR-E820-0600(15K) 9 16.9
FR-E820-0760(18.5K) 6.5 23.4
FR-E820-0900(22K) 6.5 23.4
FR-E820S-0030(0.4K)
*1
100 1.5
FR-E820S-0050(0.75K)
*1
80 1.9
FR-E820S-0080(1.5K) 60 2.5
FR-E820S-0110(2.2K) 60 2.5
400V 等级
FR-E840-0016(0.4K) 371 1.6
FR-E840-0026(0.75K) 236 2.4
FR-E840-0040(1.5K) 205 2.8
FR-E840-0060(2.2K) 180 3.2
FR-E840-0095(3.7K) 130 4.4
FR-E840-0120(5.5K) 94 6.1
FR-E840-0170(7.5K) 67 8.6
FR-E840-0230(11K) 49 11.8
FR-E840-0300(15K) 36 16
FR-E840-0380(18.5K) 26 22.2
FR-E840-0440(22K) 26 22.2
575V 等级
FR-E860-0017(0.75K) 350 2.4
FR-E860-0027(1.5K) 300 2.8
FR-E860-0040(2.2K) 260 3.3
FR-E860-0061(3.7K) 190 4.5
FR-E860-0090(5.5K) 140 6.1
FR-E860-0120(7.5K) 100 8.5
400V 等级
FR-E846-0026(0.75K) 236 2.4
FR-E846-0040(1.5K) 205 2.8
FR-E846-0060(2.2K) 180 3.2
FR-E846-0095(3.7K) 130 4.4
电压等级 变频器 最小电阻值 （Ω） 消耗功率 （kW）
('
('˄¡ԕк˅
)5(6.ǃ
)5(:.
˄ᴰሿ٬ ¡˅
ࡦࣘ⭥䱫ᴰሿ٬˄¡˅
ࡦࣘಘ֯⭘⦷ ('
)5(6.ǃ
)5(:.
˄ᴰሿ٬ ¡˅
