298
11. （H）保护功能参数
11 （H）保护功能参数
目的 需要设定的参数 参照页
进行电机过热保护 电子过热保护
P.H000、P.H006、
P.H010、P.H016、
P.H020、P.H021
Pr.9、Pr.51、
Pr.561、Pr.607、
Pr.608、Pr.1016
299
任意设定电机的过热保护特性 自由过热保护
P.H001 ～ P.H005、
P.H011 ～ P.H015
Pr.600 ～ Pr.604、
Pr.692 ～ Pr.696
299
延长冷却风扇的寿命 冷却风扇动作选择 P.H100 Pr.244 306
检测启动时的接地故障 启动时接地检测有无 P.H101 Pr.249 307
检测变频器输出侧的异常 有无变频器输出异常检测 P.H182 Pr.631 308
使任意的变频器保护功能起动 任意报警发生 P.H103 Pr.997 309
选择检测出输出短路时的复位动作和报警
显示
输出短路检测 P.H194 Pr.521 310
不检测输入输出缺相保护功能 输入输出缺相 P.H200、P.H201 Pr.251、Pr.872 311
保护功能起动时通过再试动作恢复 再试动作 P.H300 ～ P.H303
Pr.65、Pr.67 ～
Pr.69
312
紧急时以不起动保护功能的状态运行 紧急驱动
P.H320 ～ P.H324、
P.A001、P.A004
Pr.136、Pr.139、
Pr.514、Pr.515、
Pr.523、Pr.524、
Pr.1013
314
确认内部存储元件的异常区域 内部元件状态显示 P.H325 Pr.890 321
设定输出频率的上限和下限 上下限频率 P.H400 ～ P.H402 Pr.1、Pr.2、Pr.18 322
防止转矩控制时电机的过速度 速度限制 P.H410 ～ P.H412 Pr.807 ～ Pr.809 167
避免速度控制时电机的失控 防止失控 P.H415 ～ P.H417
Pr.285、Pr.853、
Pr.873
150
避开机械共振点运行 频率跳变
P.H420 ～ P.H425、
P.H429
Pr.31 ～ Pr.36、
Pr.552
323
限制输出电流，使变频器保护功能无法起
动
失速防止
P.H500、P.H501、
P.H600、P.H610、
P.H611、P.H630、
P.H631、P.M430
Pr.22、Pr.23、
Pr.48、Pr.66、
Pr.154、Pr.156、
Pr.157、Pr.277
325
速度控制时对转矩进行限制 转矩限制
P.D030、P.D400 ～
P.D402、P.H500、
P.H700 ～ P.H704、
P.H710、P.H720、
P.H721、P.H730、
P.M430、P.T040、
P.G210
Pr.22、Pr.157、
Pr.801、Pr.803 ～
Pr.806、Pr.810 ～
Pr.817、Pr.858、
Pr.874
133
监视负载是否异常 负载特性异常检测
P.H520 ～ P.H527、
P.H531 ～ P.H535
Pr.1480 ～ Pr.1492 329
过速度时切断输出 过速度检测等级 P.H800 Pr.374 333
在无法减速时切断输出 减速检查 P.H880 Pr.690 151
299
11. （H）保护功能参数
11.1 电机的过热保护 （电子过热保护）
11
12
13
14
15
16
17
18
19
20
11.1 电机的过热保护 （电子过热保护）
设定电子过热保护的电流值，进行电机的过热保护。可以得到包括低速运行时、电机冷却能力下降在内的最佳的保护特性。
*1 FR-E820-0050(0.75K) 以下、FR-E840-0026(0.75K) 以下、FR-E860-0017(0.75K)、FR-E820S-0050(0.75K) 以下、FR-E810W-0050(0.75K) 以下、FR-
E846-0026(0.75K) 的初始值设定为变频器额定电流的 85%。
*2 CC-Link 通讯功能内置产品不能进行设定。
Pr. 名称 初始值 设定范围 内容
9
H000
电子过热保护
变频器
额定电流
*1
0 ～ 500A 设定电机额定电流。
600
H001
第 1 自由过热保护低减频率 1 9999
0 ～ 590Hz
通过对 （Pr.600、Pr.601）、（ Pr.602、Pr.603）、
（Pr.604、Pr.9）3 点的搭配，可以将电子过热保护
动作等级变更为符合电机温度特性的等级。
9999：自由过热保护无效
9999
601
H002
第 1 自由过热保护低减率 1 100%
1 ～ 100%
9999
602
H003
第 1 自由过热保护低减频率 2 9999
0 ～ 590Hz
9999
603
H004
第 1 自由过热保护低减率 2 100%
1 ～ 100%
9999
604
H005
第 1 自由过热保护低减频率 3 9999
0 ～ 590Hz
9999
607
H006
电机过载承受量水平 150% 110 ～ 250% 根据电机的特性设定过载承受能力。
51
H010
第 2 电子过热保护 9999
0 ～ 500A
RT 信号 ON 时有效。
设定电机额定电流。
9999 第 2 电子过热保护无效
692
H011
第 2 自由过热保护低减频率 1 9999
0 ～ 590Hz
RT 信号 ON 时，通过对 （Pr.692、Pr.693）、
（Pr.694、Pr.695）、（ Pr.696、Pr.51）3 点的搭配，
可以将电子过热保护动作等级变更为符合电机温度特
性的等级。
9999：第 2 自由过热保护无效
9999
693
H012
第 2 自由过热保护低减率 1 100%
1 ～ 100%
9999
694
H013
第 2 自由过热保护低减频率 2 9999
0 ～ 590Hz
9999
695
H014
第 2 自由过热保护低减率 2 100%
1 ～ 100%
9999
696
H015
第 2 自由过热保护低减频率 3 9999
0 ～ 590Hz
9999
608
H016
第 2 电机过载承受量水平 9999
110 ～ 250% 设定 RT 信号 ON 时的过载承受能力。
9999 RT 信号为 ON 时也按照 Pr.607
的设定动作
561
H020
*2
PTC 热敏电阻保护水平 9999
0.5 ～ 30kΩ 设定 PTC 热敏电阻保护等级 （电阻值）。
9999 PTC 热敏电阻保护无效
1016
H021
*2
PTC 热敏电阻保护检测时间 0s 0 ～ 60s
设定 PTC 热敏电阻的电阻值从达到保护等级后到保护
功能起动前的时间。
300
11. （H）保护功能参数
11.1 电机的过热保护 （电子过热保护）

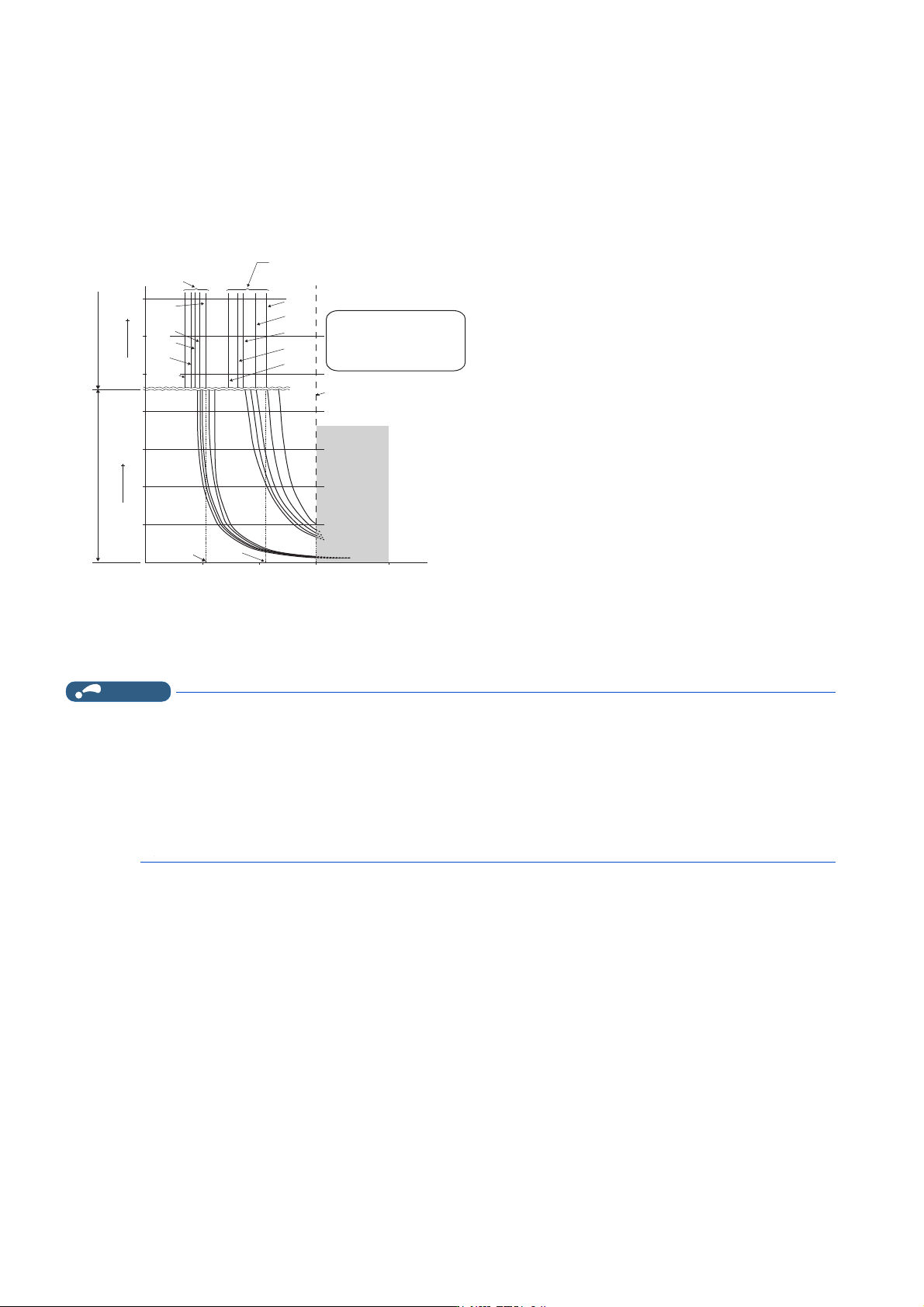

使用感应电机时的电子过热保护动作特性 （Pr.9）
• 检测电机的过载 （过热），中止变频器的输出晶体管的动作并停止输出。
• 将电机的额定电流值 （A）设定为 Pr.9 电子过热保护。（使用的电机的额定频率既有 50Hz 也有 60Hz 时，如果 Pr.3 基准
频率中设定了 60Hz，则应将 60Hz 的电机额定电流设定为 1.1 倍。）
• 因电机使用了外部热敏继电器等而无法使电子过热保护功能起动时，将 Pr.9 设定为 “0”。
（但变频器的输出晶体管的保护功能 （E.THT）起动。）
• 使用三菱电机的恒转矩电机时，请参照第408页在Pr.71 适用电机中设定恒转矩电机。（低速区域时呈100%连续转矩特性。）
*1 在 Pr.9 中设定了变频器额定电流 50% 的值 （电流值）时
*2 百分比 （%）值表示对应变频器额定电流的百分比。不是对应于电机额定电流的百分比 （%）。
*3 设定了三菱电机恒转矩电机专用的电子过热保护时，为该特性曲线。（关于动作特性的选择，参照第 408 页）
*4 晶体管保护动作随冷却散热片的温度变化而动作。根据运行状况，可能会在未达到 150% 时动作。
NOTE
• 电子过热保护的内部热累计值，会在变频器电源复位以及输入复位信号时被复位为初始值。应避免不必要的复位及电源切断。
• 1 台变频器连接多台电机进行运行时，或运行多极电机、特殊电机时，应在变频器和电机间设置外部热敏继电器 （OCR）。外部
热敏继电器的设定值应为电机额定铭牌的电流值与线间漏电流值的和。低速运行时，由于电机的冷却能力会下降，应使用过热
保护器内置电机。（关于线间漏电流，请参照使用手册 （连接篇）。）
• 如果变频器和电机的容量相差较大而设定值较小时，则电子过热保护的保护特性将变差。在此情况下，应使用外部热敏继电
器。
• 特殊电机无法通过电子过热保护进行保护。应使用外部热敏继电器。
• 如果增大 Pr.72 PWM 频率选择设定值，则晶体管过热保护开始起动的时间将会变短。
230
52.5%
105%
50
100
150
60
120
180
240
50
60
70
设定Pr.9=变频器
额定的50%
*1,2
设定Pr.9=变频器额定的
100%
*2
6Hz
20Hz
10Hz
6Hz
0.5Hz
30Hz以上
*3
30Hz
以上
*3
20Hz
10Hz
0.5Hz
保护晶体管
的区域
*4
此范围显示（min）单位此范围显示（s）单位
动作时间（min）动作时间（s）
变频器输出电流(%)
（对变频器额定电流的%）
•动作范围
特性曲线的右侧区域
•不动作范围
特性曲线的左侧区域
电机保护用电子过热保护OFF
时的特性
(Pr.9设定值为0(A)时）
