381
13. (T)多功能输入端子用参数
13.1 模拟输入选择
11
12
13
14
15
16
17
18
19
20

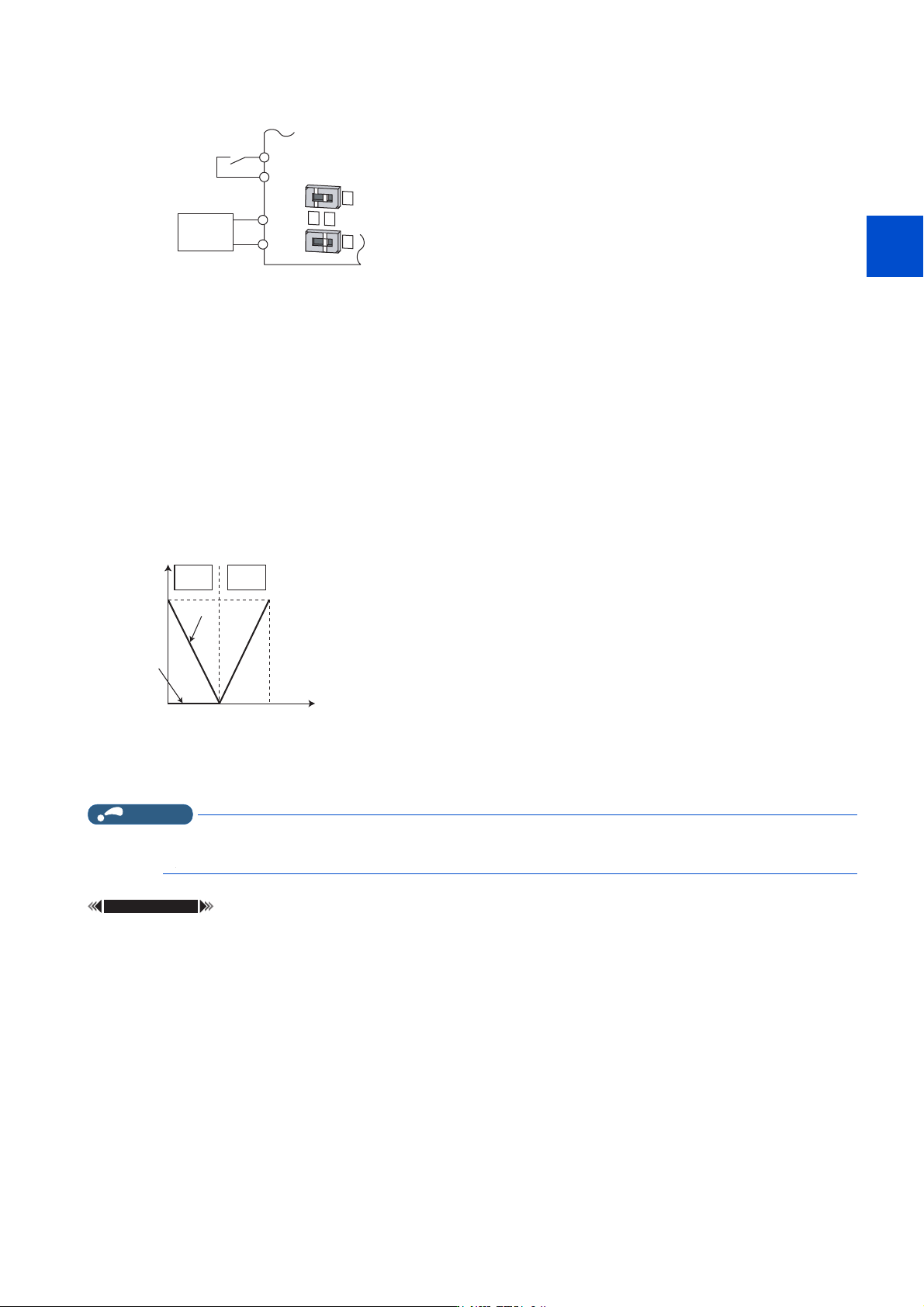

•在Pr.73 中设定 “6、16” 后,将电压 / 电流输入切换开关设为 I,即可将端子 2 设定为电流输入规格。此时,无需使 AU
信号为 ON。
通过模拟输入正反转 (可逆运行)
•在Pr.73 中设定 “10”、“11”、“16” 中的任意一个值后,调整 Pr.125 (Pr.126)端子 2 频率设定增益频率 (端子 4
频率设定增益频率) 、C2(Pr.902) 端子 2 频率设定偏置频率 ~ C7(Pr.905) 端子 4 频率设定增益,使端子 2(端子 4)的
可逆运行生效。
• 通过端子 2 (0 ~ 5V)输入进行可逆运行的示例如下。
NOTE
• 设定了可逆运行时,应注意模拟输入可能消失 (仅输入了启动信号时)、可能反转运行。
• 可逆运行有效时,初始状态下端子 4 也为可逆运行 (0 ~ 4mA:反转、4mA ~ 20mA:正转)。
参照参数
Pr.125 端子 2 频率设定增益频率、Pr.126 端子 4 频率设定增益频率  第 385 页
Pr.561 PTC 热敏电阻保护水平  第 299 页
Pr.858 端子 4 功能分配  第382页
1) 设定 Pr.73 = “11”,使可逆运行生效。
2) 在 C2(Pr.902) 中对模拟 2.5V 输入时的频率进行设定,在 Pr.125 中对模拟最大输入时的频率进行设定。
3) 在 C3(Pr.902) 中对 C4(Pr.903) 设定值的 1/2 的值 (单位:%)进行设定。
4) DC0 ~ 2.5V 为反转,DC2.5V ~ 5V 为正转。
67)
仁ಘ
↓䖜
6'
ֵ⭞ㄥᆆ'&ЊP$᧛㓯Ⲻ⽰ׁ
仁⦷䇮ᇊ
'&P$
⭥⍱䗃ޕ
䇮༷
⭥঻⭥⍱䗃ޕ
࠷ᦒᔰޣ
,
9
9
9
৽䖜
↓䖜
ㄟᆀ䗃ޕ9
3U
&3U
&3U &3U
仁⦷䇮ᇊؑ
䘼䘆㺂⽰ׁ
н䘶
䘶
䇮ᇊ仁⦷+]
382
13. (T)多功能输入端子用参数
13.2 模拟输入端子 (端子 4)的功能分配
13.2 模拟输入端子 (端子 4)的功能分配
可以通过参数选择、变更模拟输入的端子 4 功能。
*1 CC-Link 通讯功能内置产品不能进行设定。
• 模拟输入所使用的端子 4,可以选择频率 (速度)指令、磁通指令、转矩指令等。根据控制模式的不同,功能的变化如下
表所示。(关于控制模式,请参照第 106 页。)
• 不同控制的端子 4 功能
-:无效
参照参数
先进磁通矢量控制  第113页
实时无传感器矢量控制  第 106 页
Pr.804 转矩指令权选择  第 164 页
Pr.810 转矩限制输入方法选择  第 133 页
Pr.840 转矩偏置选择  第146页
Pr. 名称 初始值 设定范围 内容
858
T040
*1
端子 4 功能分配 0 0、4、6、9999 选择端子 4 功能。
Pr.858 设定
值
V/F 控制、先进磁通矢量控
制
实时无传感器矢量控制、矢量控制、PM 无传感器矢量控制
速度控制 转矩控制 位置控制
0 (初始值) 频率指令 (AU 信号 -ON) 速度指令 (AU 信号 -ON) 速度限制 (AU 信号 -ON) -
4 - 转矩限制 (Pr.810 = 1) 转矩指令 (Pr.804 = 0) 转矩限制 (Pr.810 =1)
6-
转矩偏置输入 (Pr.840 =
1、2、3)
--
9999 - - - -
383
13. (T)多功能输入端子用参数
13.3 模拟输入的响应性和噪声去除
11
12
13
14
15
16
17
18
19
20

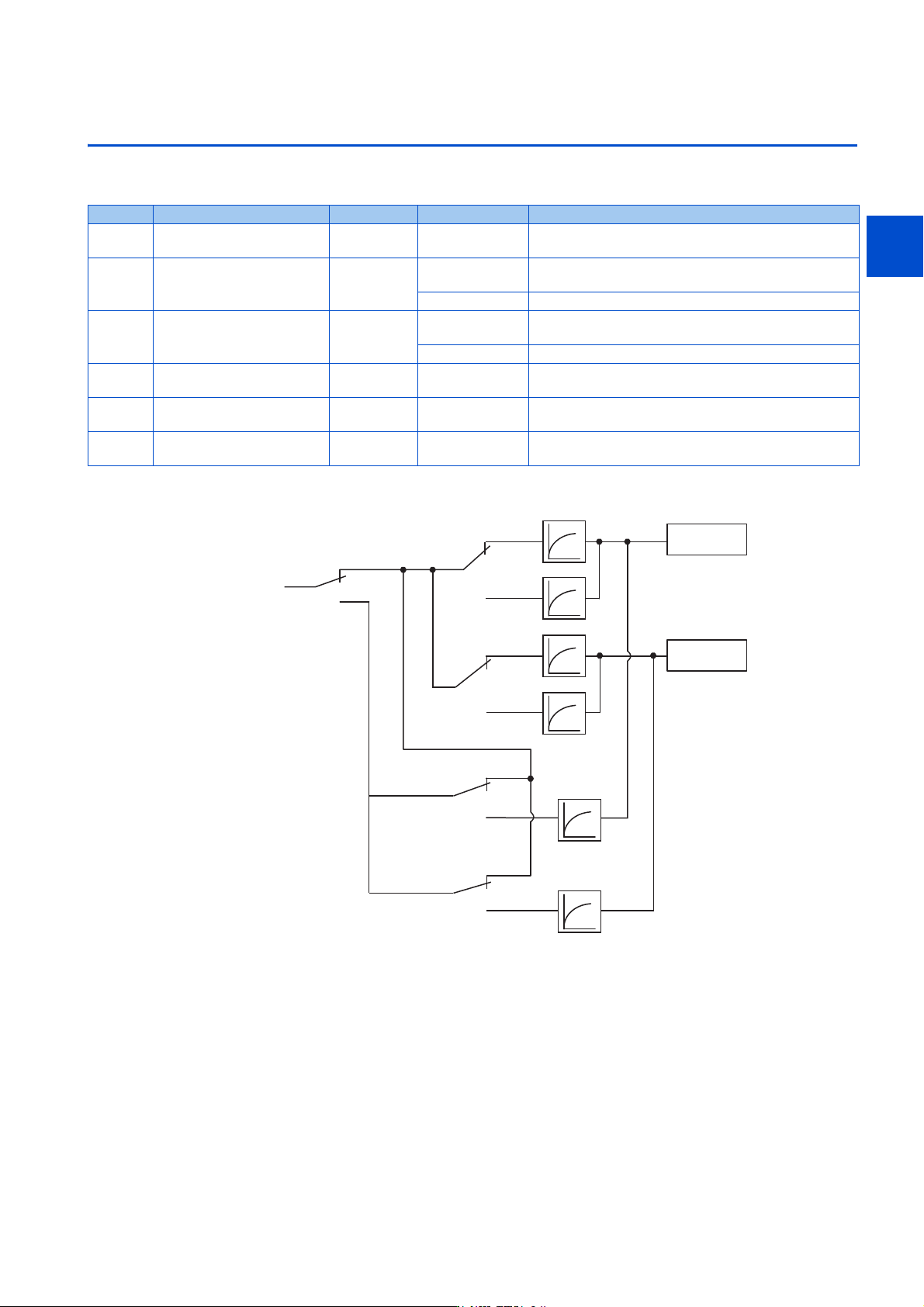

13.3 模拟输入的响应性和噪声去除
可以调整模拟输入 (端子 2、4)信号的频率指令和转矩指令的响应性及稳定性。
CC-Link 通讯功能内置产品不支持使用模拟输入滤波器。
块图
Pr. 名称 初始值 设定范围 内容
74
T002
输入滤波时常数 10~8
可以设定模拟输入的一阶滞后滤波时间常数。设定值越
大,响应性越低。
822
T003
速度设定滤波器 1 9999
0~5s
设定外部速度指令 (模拟输入指令)的一阶滞后滤波的时
间常数。
9999 使用 Pr.74
826
T004
转矩设定滤波器 1 9999
0~5s
设定外部转矩指令 (模拟输入指令)的一阶滞后滤波的时
间常数。
9999 使用 Pr.74
832
T005
速度设定滤波器 2 9999 0 ~ 5s、9999 Pr.822 的第 2 功能 (RT 信号 ON 时有效)
836
T006
转矩设定滤波器 2 9999 0 ~ 5s、9999 Pr.826 的第 2 功能 (RT 信号 ON 时有效)
849
T007
模拟输入偏置调整 100% 0 ~ 200%
使模拟速度输入 (端子 2)产生偏置。可以避免在零速指
令时对模拟输入的噪声等导致电机旋转。
3U
䙏ᓖᤷԔ
3U˙
3UĮ
3U˙
3U
3U
䖜⸙ᤷԔ
3U
3U
3UĮ
3UĮ
3U˙
ㄟᆀ˄˅䗃ޕ
572))
5721
3U˙
3UĮ
3U
