12. （M）监视显示和监视输出信号
12.8 输出电流的检测功能
12.8 输出电流的检测功能
可以检测变频器运行中的输出电流，向输出端子进行输出。

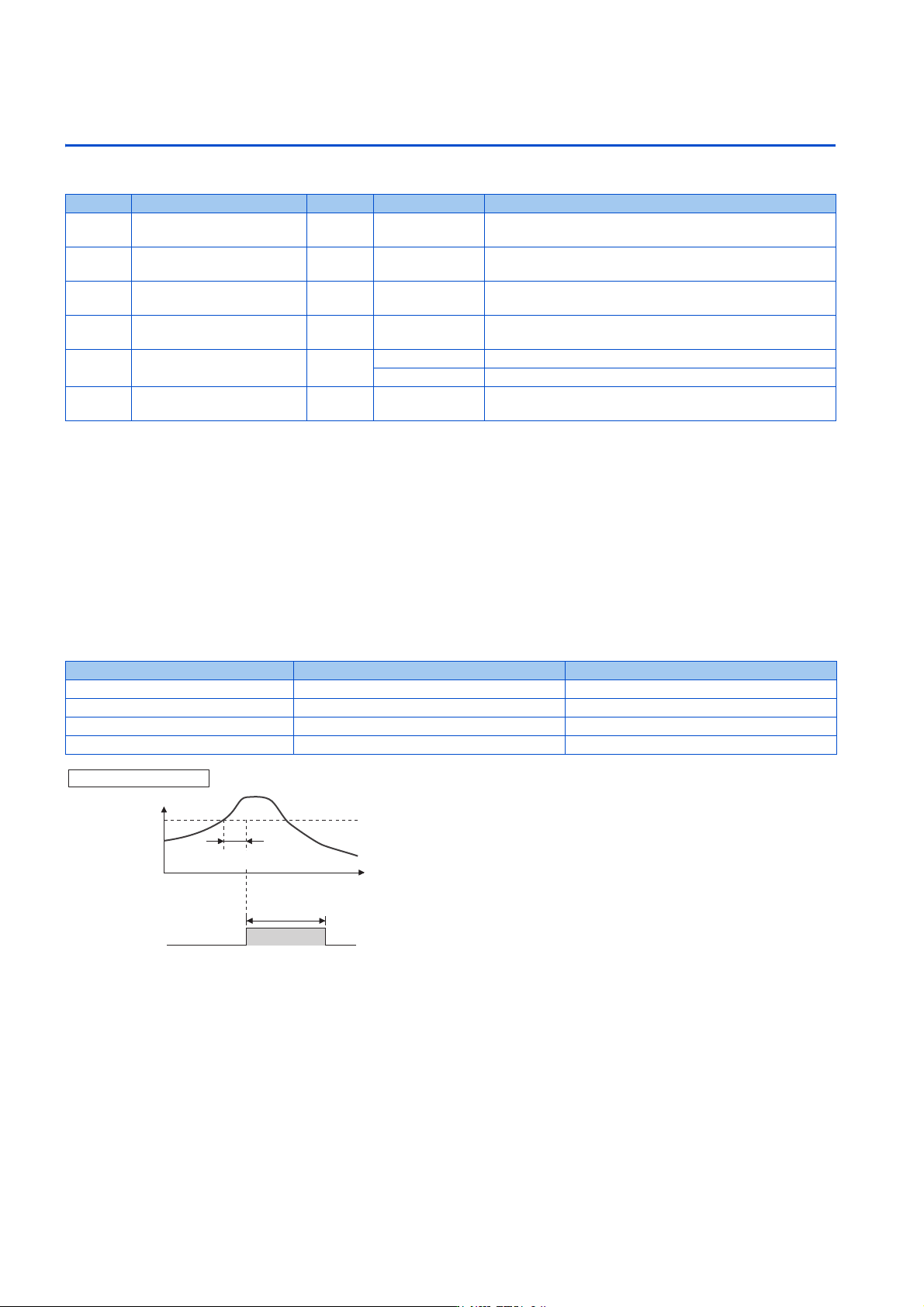

输出电流检测 （Y12 信号、Pr.150、Pr.151、Pr.166、Pr.167）
• 输出电流检测功能可用于过转矩检测等。
• 如果在变频器运行过程中，输出值高于 Pr.150 的设定值的状态持续了 Pr.151 设定的时间以上，则会输出输出电流检测
（Y12）信号。
• Y12 信号为 ON 时，保持 Pr.166 中设定的时间 ON 状态。
• Pr.166 ＝ “9999” 时，将保持 ON 状态至下次启动前。
• Y12 信号为 ON 时，即使设定 Pr.167 ＝ “1”，也不发生 E.CDO。Y12 信号为 OFF 后，Pr.167 的设定有效。
• 应通过在 Pr.190 ～ Pr.197 （输出端子功能选择）中设定 “12 （正逻辑）或 112 （负逻辑）”，对 Y12 信号进行输出端子
的功能分配。
• 对于将 Y12 信号设为 ON 时是停止变频器的输出还是继续运行，可以通过 Pr.167 进行选择。
Pr. 名称 初始值 设定范围 内容
150
M460
输出电流检测水平 150% 0 ～ 400% 设定输出电流检测水平。以变频器额定电流为 100%。
151
M461
输出电流检测信号延迟时间 0s 0 ～ 10s
对从输出电流超过 Pr.150 的设定值开始到输出输出电流检测
（Y12）信号为止的时间进行设定。
152
M462
零电流检测水平 5% 0 ～ 400% 设定零电流检测水平。以变频器额定电流为 100%。
153
M463
零电流检测时间 0.5s 0 ～ 10s
对从输出电流低于 Pr.152 的设定值开始到输出零电流检测
（Y13）信号为止的时间进行设定。
166
M433
输出电流检测信号保持时间 0.1s
0 ～ 10s 设定 Y12 信号 -ON 时的保持时间。
9999 保持 Y12 信号 -ON 状态。下次启动时为 OFF。
167
M464
输出电流检测动作选择 0 0、1、10、11 选择 Y12 信号、Y13 信号输出时的动作。
Pr.167 设定值 Y12 信号 -ON 时 Y13 信号 -ON 时
0 （初始值） 继续运行 继续运行
1 报警停止 （E.CDO） 继续运行
10 继续运行 报警停止 （E.CDO）
11 报警停止 （E.CDO） 报警停止 （E.CDO）
ᰦ䰤
3U
2))
21
2))
䗃ࠪ⭥⍱Ự⍻ؑ
<
3U
䗃ࠪ⭥⍱
3UĮǃ3U˙
3U
373
12. （M）监视显示和监视输出信号
12.8 输出电流的检测功能
11
12
13
14
15
16
17
18
19
20

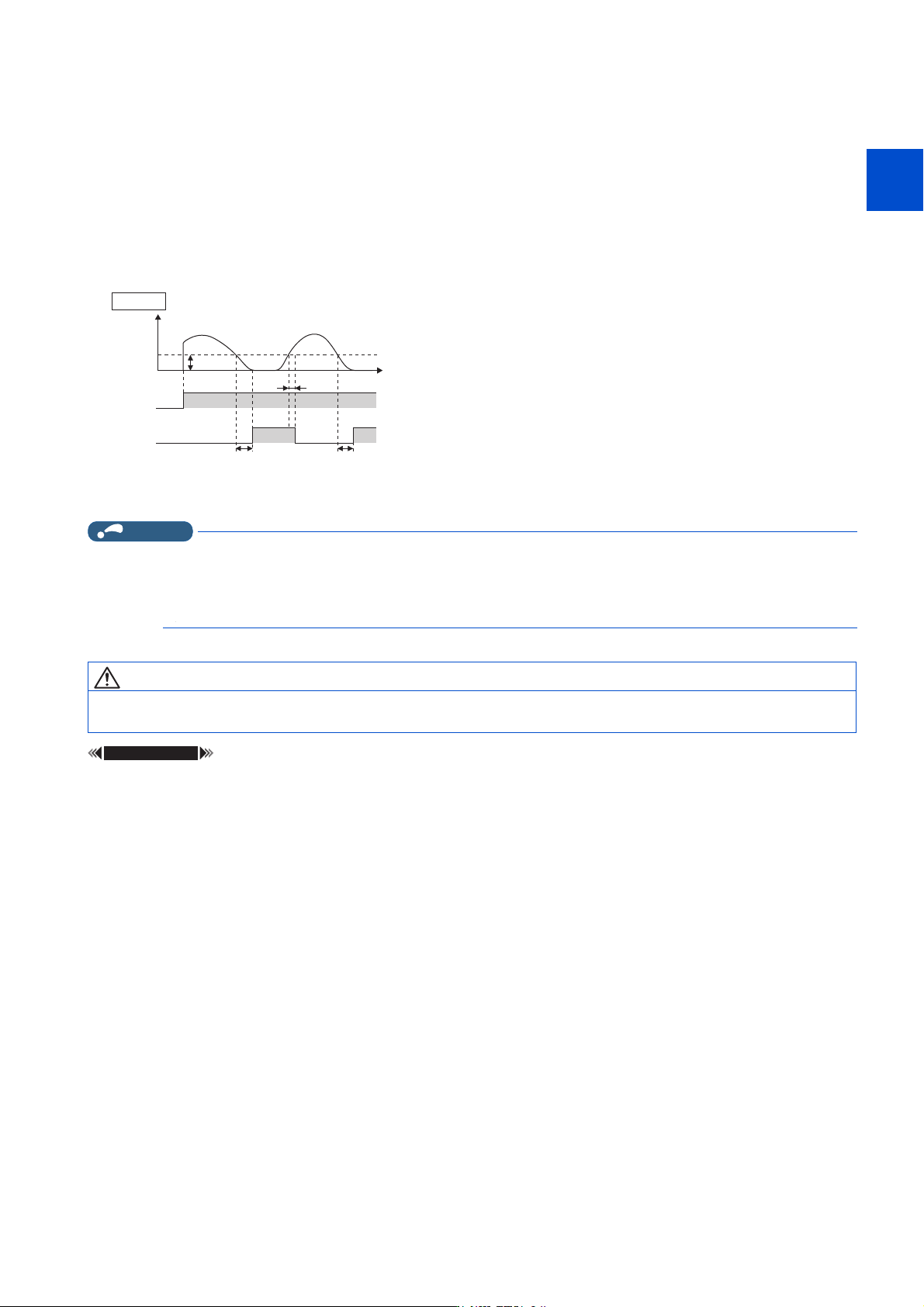

零电流检测 （Y13 信号、Pr.152、Pr.153）
• 如果在变频器运行过程中，输出值低于 Pr.152 的设定值的状态持续了 Pr.153 设定的时间以上，则会输出零电流检测（Y13）
信号。
• 零电流检测 （Y13）信号一旦设为 ON 后，信号最短可以保持 0.1s。
• 由于变频器的输出电流减小会导致转矩减小，因此将变频器用于升降控制等用途时，可能会因为重力作用发生掉落现象。
为了防止发生这种现象，在输出电流低于 Pr.152 的设定值时，可以从变频器输出 Y13 信号，以保证使机械制动器闭合。
• 应通过在 Pr.190 ～ Pr.197 （输出端子功能选择）中设定 “13 （正逻辑）或 113 （负逻辑）”，对 Y13 信号进行输出端子
的功能分配。
• 对于将 Y13 信号设为 ON 时是停止变频器的输出还是继续运行，可以通过 Pr.167 进行选择。
NOTE
• 在线及离线自动调谐的执行过程中也有效。
• Y12、Y13 信号的响应时间约为 0.1s。但是，负载状况不同时，响应时间也会不同。
•设定Pr.152 ＝ “0” 时，检测无效。
• 如果通过 Pr.190 ～ Pr.197（输出端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
参照参数
在线自动调谐 第 433 页
离线自动调谐 第 414 页、第 425 页
Pr.190 ～ Pr.197 （输出端子功能选择） 第 359 页
注意
• 请勿将零电流检测水平设得过小或将零电流检测时间设得过长。输出电流小、不发生转矩时，可能无法输出检测信号。
• 即使使用零电流检测信号，为了使机械，装置不处于危险的状态下，应设置紧急制动等安全备用装置。
