520 16. （G）控制参数 16 （G）控制参数 目的 需要设定的参数 参照页 手动设定启动转矩 手动转矩提升 P.G000、P.G010 Pr.0、Pr.46 521 设定电机的额定 基底频率、 基底频率电压 P.G001、P.G002 、 P.G011 Pr.3、Pr.19、 Pr.47 523 选择符合用途的 V/F 曲线 适用负载选择 P.G003 Pr.14 52 5 提高低速区域的转矩 励磁电 流低速倍率 P.G201、…

100%1 / 602
519
第16章
第
16
章
4
5
6
7
8
9
10
（G）控制参数
16.1 手动转矩提升 .................................................................................... 521
16.2 基底频率、电压 .................................................................................. 523
16.3 适用负载选择 .................................................................................... 525
16.4 励磁电流低速倍率 ................................................................................ 527
16.5 节能控制 ........................................................................................ 529
16.6 SF-PR 转差量调整模式 ............................................................................. 530
16.7 直流制动和零速控制、伺服锁定、磁通衰减输出切断 .................................................. 531
16.8 停止选择 ........................................................................................ 539
16.9 再生制动器的选择 ................................................................................ 541
16.10 再生回避功能 .................................................................................... 546
16.11 强励磁减速 ...................................................................................... 548
16.12 转差补偿 ........................................................................................ 550
16.13 速度检测滤波 .................................................................................... 551
16.14 励磁率 .......................................................................................... 552
16.15 PLG 反馈控制 ..................................................................................... 553
16.16 固定偏差控制 .................................................................................... 555
16.17 速度平滑控制 .................................................................................... 556
520
16. （G）控制参数
16 （G）控制参数
目的 需要设定的参数 参照页
手动设定启动转矩 手动转矩提升 P.G000、P.G010 Pr.0、Pr.46 521
设定电机的额定 基底频率、基底频率电压
P.G001、P.G002、
P.G011
Pr.3、Pr.19、
Pr.47
523
选择符合用途的 V/F 曲线 适用负载选择 P.G003 Pr.14 525
提高低速区域的转矩 励磁电流低速倍率
P.G201、P.G202、
P.G301、P.G302
Pr.85、Pr.86、
Pr.565、Pr.566
527
需要进行节能运行 节能运行 P.G030 Pr.60 529
从 SF-JR 更换为 SF-PR 时补偿电机的转差量 SF-PR 转差量调整模式 P.G060、P.G061 Pr.673、Pr.674 530
电机制动转矩的调整
直流制动和零速控制、伺服锁定、
磁通衰减输出切断
P.G100 ～
P.G103、P.G108、
P.G110、P.G111、
P.B003、P.B013、
P.T749
Pr.10 ～ Pr.12、
Pr.422、Pr.795、
Pr.802、Pr.850、
Pr.1298、
Pr.1299、
Pr.1493
531
使电机自由运行停止 电机停止方法的选择 P.G106 Pr.250 539
使用再生模块提高电机制动转矩 再生制动器的选择
P.E300、P.G107、
P.T720
Pr.17、Pr.30、
Pr.70
541
通过输出频率的自动调整，避免由再生引起的
过电压报警
再生回避功能
P.G120、P.G121、
P.G123 ～ P.G125
Pr.882、Pr.883、
Pr.885、Pr.886、
Pr.665
546
缩短电机的减速时间 强励磁减速 P.G130 ～ P.G132 Pr.660 ～ Pr.662 548
选择控制方法 控制方法选择 P.G200、P.G300 Pr.800、Pr.451 106
补偿电机的转差以确保低速转矩 转差补偿 P.G203 ～ P.G205 Pr.245 ～ Pr.247 550
选择转矩特性 恒输出区域转矩特性选择 P.G210 Pr.803 133、164
速度控制的增益调整 速度控制增益
P.G211、P.G212、
P.G311、P.G312
Pr.820、Pr.821、
Pr.830、Pr.831
139
转矩控制的增益调整 转矩控制增益
P.G213、P.G214、
P.G313、P.G314
Pr.824、P.825、
Pr.834、P.835
169
使速度反馈信号稳定 速度检测滤波 P.G215、P.G315 Pr.823、P.833 551
变更励磁率 励磁率 P.G217 Pr.854 552
使电机对于速度指令变化的追随性变佳 速度前馈控制、模型适应速度控制
P.G220 ～
P.G224、P.C114
Pr.828、Pr.877
～ Pr.881
144
想加快启动时的转矩起步 转矩偏置 P.G230 ～ P.G238 Pr.840 ～ Pr.848 146
通过 PLG 使电机的速度保持稳定 PLG 反馈控制
P.A107、P.C140、
P.C141、P.C148、
P.G240、P.G241
Pr.285、Pr.359、
Pr.367 ～
Pr.369、Pr.376
553
符合负载转矩的频率控制 固定偏差控制 P.G400、P.G401 Pr.286、Pr.287 555
抑制机械共振 速度平滑控制 P.G410、P.G411 Pr.653、Pr.654 556
先进磁通矢量控制的速度增益调整 速度控制增益 P.G932、P.G942 Pr.89、Pr.569 113
521
16. （G）控制参数
16.1 手动转矩提升
11
12
13
14
15
16
17
18
19
20

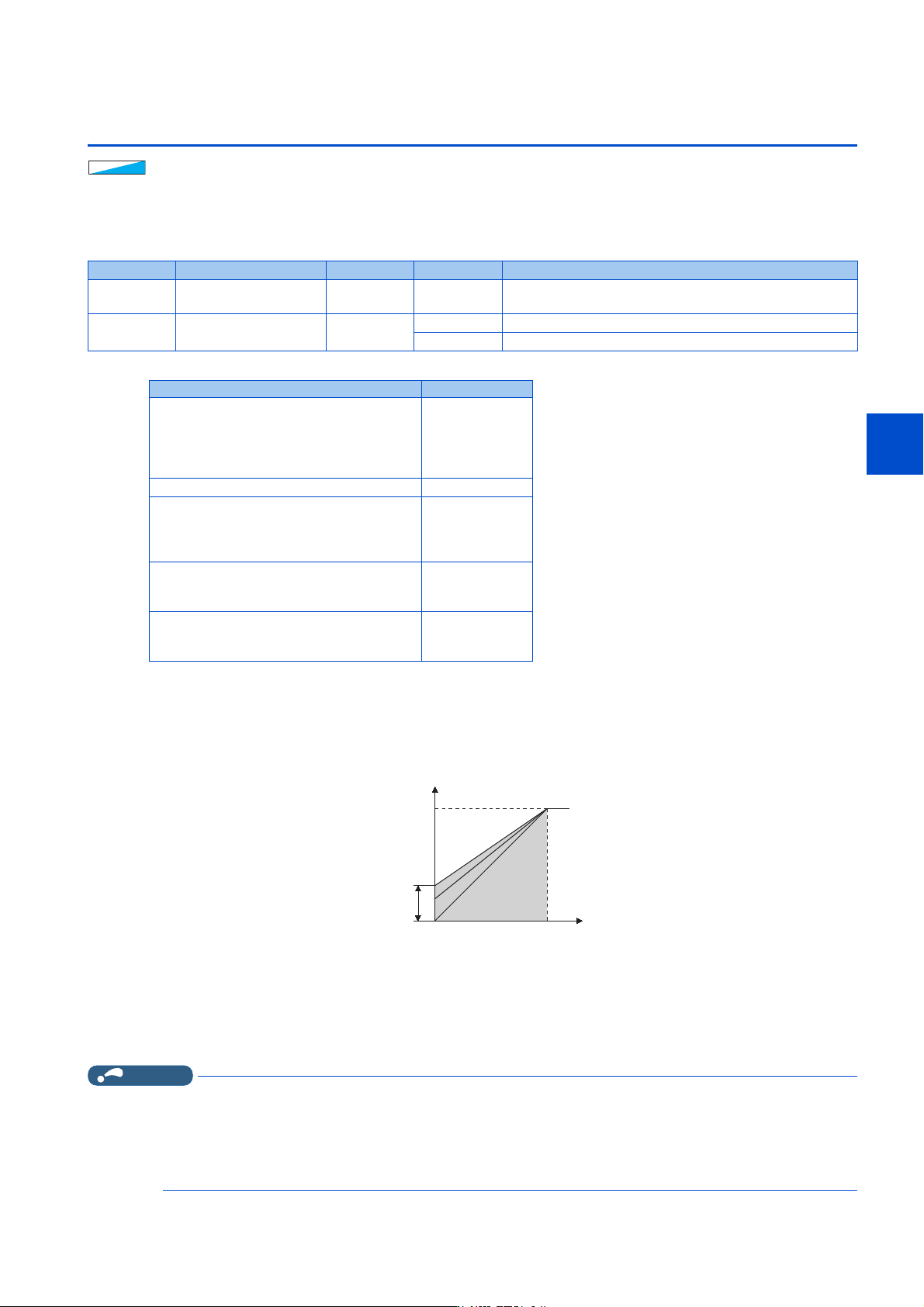

16.1 手动转矩提升
可以补偿低频区的电压下降，以改善低速区域的电机转矩的下降。
• 可以根据负载调整低频区的电机转矩，从而增大启动时的电机转矩。
• 如果使用 RT 信号，则可以切换 2 种转矩提升。
*1 初始值根据变频器不同而异。LD 额定时 （Pr.570 ＝ “1”），初始值将发生变更。（参照第 235 页）
启动转矩的调整
•将Pr.19 标准频率电压作为 100%，以百分数在 Pr.0 （Pr.46）中设定 0Hz 时的输出电压。
• 应逐步进行参数的调整 （约 0.5%）并随时确认电机的状态。设定值过大，会导致电机出现过热的状态。最大应设定为 10%
左右。
设定多个转矩提升 （RT 信号、Pr.46）
• 根据用途变更转矩提升时，或是通过 1 台变频器切换多台电机时，使用第 2 转矩提升。
• Pr.46 第 2 转矩提升在 RT 信号为 ON 时有效。RT 信号输入所使用的端子，应在 Pr.178 ～ Pr.189 （输入端子功能选择）中
设定 “3” 来进行 RT 信号功能的分配。
NOTE
• RT 信号为第 2 功能选择信号，其他的第 2 功能也有效。（参照第 403 页）
• 变频器与电机的距离较长时或是低速区的电机转矩不足等情况下，使用时应增大设定值。但设定过大会导致过电流跳闸。
• 仅在选择了 V/F 控制时 Pr.0、Pr.46 的设定才有效。
• 以初始值使用 Pr.0 时，Pr.71 适用电机、Pr.81 电机极数变更后，Pr.0 的设定值会自动变更。（参照第408页）
• 如果通过 Pr.178 ～ Pr.189（输入端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
Pr. 名称 初始值 设定范围 内容
0
G000
转矩提升
2～6%
*1
0 ～ 30% 以百分比 （%）设定 0Hz 时的输出电压。
46
G010
第 2 转矩提升 9999
0 ～ 30% 设定 RT 信号为 ON 时的转矩提升值。
9999 无第 2 转矩提升
变频器 初始值
FR-E820-0050(0.75K) 以下
FR-E840-0026(0.75K) 以下
FR-E820S-0050(0.75K) 以下
FR-E810W-0050(0.75K) 以下
FR-E846-0026(0.75K)
6%
FR-E860-0017(0.75K) 5%
FR-E820-0080(1.5K) ～ FR-E820-0175(3.7K)
FR-E840-0040(1.5K) ～ FR-E840-0095(3.7K)
FR-E820S-0080(1.5K) 以上
FR-E846-0040(1.5K) 以上
4%
FR-E820-0240(5.5K)、FR-E820-0330(7.5K)
FR-E840-0120(5.5K)、FR-E840-0170(7.5K)
FR-E860-0027(1.5K)、FR-E860-0040(2.2K)
3%
FR-E820-0470(11K) 以上
FR-E840-0230(11K) 以上
FR-E860-0061(3.7K) 以上
2%
