16. （G）控制参数
16.2 基底频率、电压
11
12
13
14
15
16
17
18
19
20
16.2 基底频率、电压
使变频器的输出 （电压、频率）符合电机的额定值。
*1 Gr.1、Gr.2 表示参数初始值组。（参照第54页）
基底频率的设定 （Pr.3）
• 运行标准电机时，通常将电机的额定频率设定为 Pr.3 基准频率。切换工频电源运行电机时，应将 Pr.3 设定为与电源频率
相同。
• 电机额定铭牌上记载的频率仅为 “50Hz” 时，应务必设定为 “50Hz”。如保持 “60Hz” 不变，则电压下降过度将导致发
生转矩不足。最终可能会因过载而导致变频器的保护功能起动。
特别是在 Pr.14 适用负载选择＝ “1” （降低转矩负载）时，应务必注意。
• 使用三菱电机恒转矩电机时，应将 Pr.3 设定为 60Hz。
设定多个基准频率 （Pr.47）
• 在用 1 台变频器切换使用多台电机等情况下，需要变更基准频率时，使用 Pr.47 第 2V/F （基准频率）。
• 在 RT 信号为 ON 时 Pr.47 有效。RT 信号输入所使用的端子，应在 Pr.178 ～ Pr.189 （输入端子功能选择）中设定 “3” 来
进行 RT 信号功能的分配。
NOTE
• RT 信号为第 2 功能选择信号，其他的第 2 功能也有效。（参照第 403 页）
标准频率电压的设定 （Pr.19）
•在Pr.19 标准频率电压中设定基底电压 （电机的额定电压等）。
• 所设定的值如果低于电源电压（单相 100V 电源输入规格产品约为电源电压的 2 倍），则变频器的最大输出电压为 Pr.19 中
设定的电压。
• 在以下情况下可以使用 Pr.19。
• 通过 V/F 控制运行矢量控制专用电机 （SF-V5RU）时，应进行下述设定。
9)9)9)
Pr. 名称
初始值
*1
设定范围 内容
Gr.1 Gr.2
3
G001
基准频率 60Hz 50Hz 0 ～ 590Hz 设定电机的额定转矩时的频率。（50Hz/60Hz）
19
G002
标准频率电压 9999 8888
0 ～ 1000V 设定基底电压。
8888
电源电压的 95% （单相 100V 电源输入规格产品
为电源电压 2 倍的 95%）
9999
与电源电压相同 （单相 100V 电源输入规格产品
为电源电压的 2 倍）
47
G011
第 2V/F （基准频率） 9999
0 ～ 590Hz 设定 RT 信号 ON 时的基底频率。
9999 第 2V/F 无效
3U
䗃ࠪ⭥঻9
䗃ࠪ仁⦷+]
3U
3U
(a) 再生频率较高时 （连续再生等）
再生时，由于输出电压大于标准值而可能会导致电机电流增大，从而可能会引起过电流跳闸 （E.OC[]）。
(b) 电源电压变动较大时
如果电源电压超过电机额定电压，则可能由于转矩过大及电机电流增大，而导致转速变动及电机过热。
524
16. （G）控制参数
16.2 基底频率、电压
NOTE
• 矢量控制时，PLG 的故障等导致了机器不运行时，通过设定 Pr.80 电机容量或 Pr.81 电机极数＝ “9999”，即可以通过 V/F 控
制来运行。
• 选择了先进磁通矢量控制、实时无传感器矢量控制、矢量控制、PM 无传感器矢量控制时，Pr.3、Pr.47 及 Pr.19 无效，Pr.83、
Pr.84 有效。
但是，Pr.29 加减速曲线＝ “1” （S 字加减速 A）的 S 字变曲点，Pr.3 及 Pr.47 均有效。（PM 无传感器矢量控制时的 S 字变
曲点为电机额定频率。）
• 如果通过 Pr.178 ～ Pr.189（输入端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
参照参数
Pr.14 适用负载选择　 第 525 页
Pr.29 加减速曲线选择　 第 263 页
Pr.83 电机额定电压、Pr.84 电机额定频率　 第 525 页
Pr.178 ～ Pr.189 ( 输入端子功能选择 )　 第 395 页
电机型号 Pr.19 设定值 Pr.3 设定值
SF-V5RU、3.7kW 以下 170V
50Hz
SF-V5RU、5.5kW 以上 160V
SF-V5RUH、3.7kW 以下 340V
SF-V5RUH、5.5kW 以上 320V
525
16. （G）控制参数
16.3 适用负载选择
11
12
13
14
15
16
17
18
19
20

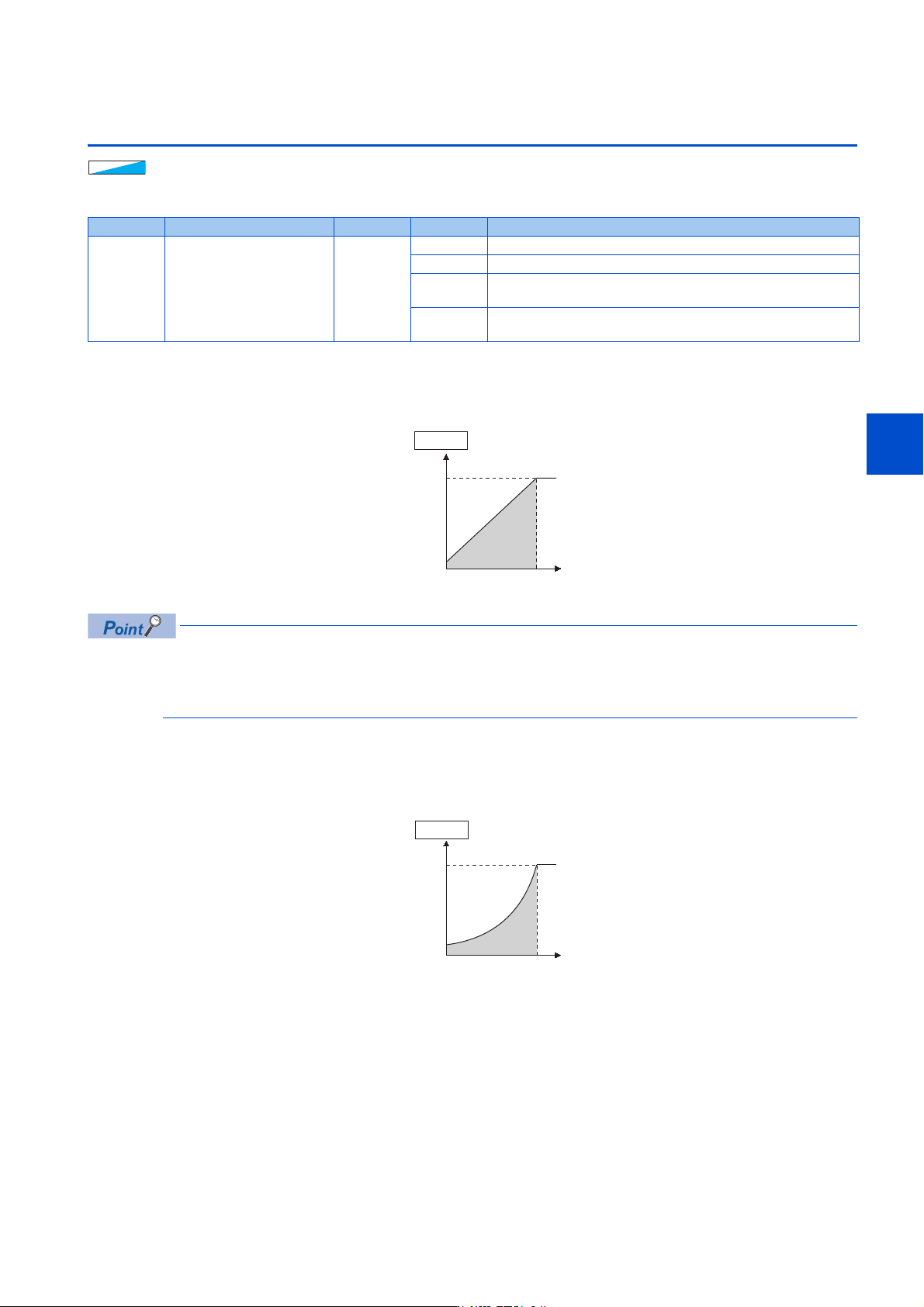

16.3 适用负载选择
可以选择符合不同用途和负载特性的最佳的输出特性 （V/F 特性）。
用于恒转矩负载 （Pr.14 ＝ “0”、初始值）
• 在基底频率以下，输出电压相对于输出频率成直线变化。
• 即使有像传送装置、台车、辊驱动等的转速变化，也应在驱动负载转矩为恒定的负载时进行设定。
在风机和泵的以下情况下，应选择恒转矩负载用 （设定值 “0”）。
• 在短时间内对转动惯量 （J）较大的鼓风机进行加速时。
• 回转泵、齿轮泵等恒转矩负载时。
• 例如螺旋泵在低速下提升负载转矩时。
降低转矩负载用途 （Pr.14 ＝ “1”）
• 在基底频率以下时，输出电压相对于输出频率以 2 次方曲线变化。
• 可在对风机和泵等负载转矩与转速的 2 次方成正比变化的负载进行驱动时，进行设定。
用于升降负载 （Pr.14 ＝ “2、3”）
• 正转时固定为驱动负载、反转时固定为再生负载的升降负载的情况下，设定 “2”。
• 正转时 Pr.0 转矩提升有效，反转时转矩提升自动变为 “0%”。
• 如平衡重方式那样，根据不同的载荷反转时为驱动负载、正转时为再生负载的情况下，设定 “3”。
9)9)9)
Pr. 名称 初始值 设定范围 内容
14
G003
适用负载选择 0
0 恒转矩负载用
1 降低转矩负载用
2
恒转矩升降用
（反转时提升 0%）
3
恒转矩升降用
（正转时提升 0%）
ˁ
䗃ࠪ⭥঻
3Uะ߼仇⦽
䗃ࠪ仁⦷+]
3U˙
ˁ
䗃ࠪ⭥঻
3Uะ߼仇⦽
䗃ࠪ仁⦷+]
3U˙
