321
11. （H）保护功能参数
11.10 内部存储元件的异常区域确认
11
12
13
14
15
16
17
18
19
20
11.10 内部存储元件的异常区域确认

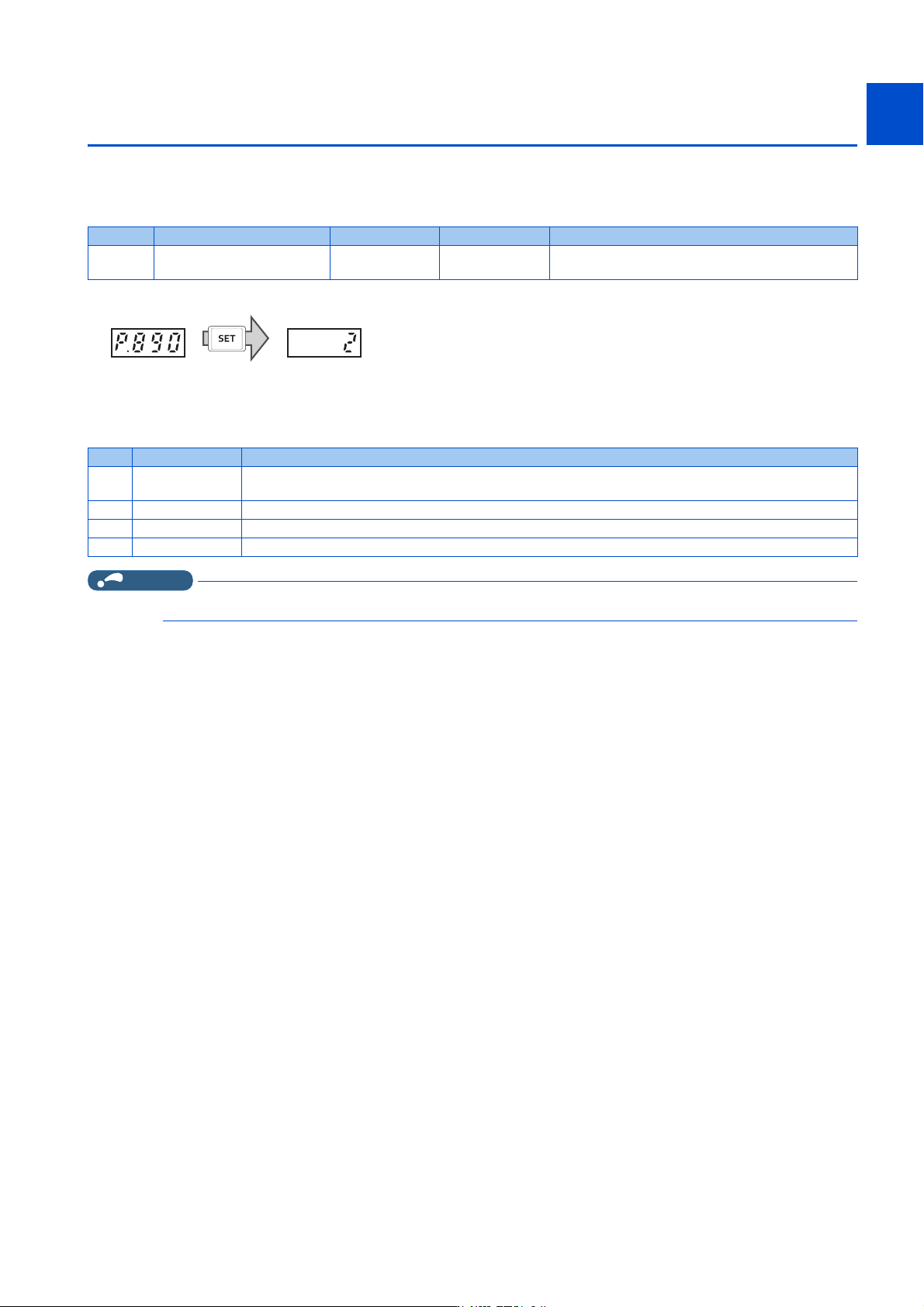

发生了内部元件异常 （E.PE6）的情况下，通过读取 Pr.890，可以确认内部存储元件的异常区域。
Pr.890 的读取值为 “7” 以下时，在参数全部清除后进行变频器复位，即可恢复为正常状态。（在执行参数全部清除之前更改
过的参数，需要重新进行设定。）
•根据Pr.890 的读取值，可以确认异常区域。
Pr.890 的读取值为下表的读取值栏中的数值时，相应内容参看对应 No.。如果读取值对应多个 No.，则所有情况均符合。
（例如，读取值为 7 时，异常内容 No.1 ～ 3 均存在。）
NOTE
• Pr.890 的读取值为 “8 ～ 15” 时，请参照使用手册 （维护篇）。
Pr. 名称 初始值 设定范围 内容
890
H325
内部元件状态显示 0 （0 ～ 255）
可以显示已检查的内部存储元件的异常区域。（仅读
取）
ƽ䈫3U ƽ䈫3U䇮ᇊ٬
No. 读取值 内容
1 1、3、5、7
表示参数的设定存储区域以外 （设定频率等）有异常。（如果执行参数全部清除，则设定频率、遥控设定频
率、Ethernet 主机名、离线自动调谐数据也将会被清除。）
2 2、3、6、7 表示标准参数的设定存储区域有异常。
3 4、5、6、7 表示通讯用参数的设定存储区域有异常。
4 8 ～ 255 参数设定区域
322
11. （H）保护功能参数
11.11 限制输出频率 （上下限频率）
11.11 限制输出频率 （上下限频率）
可以限制电机速度。固定输出频率的上限及下限。
设定上线频率 （Pr.1、Pr.18）
•在Pr.1 上限频率中设定输出频率的上限。即使输入了超过设定频率的频率指令，输出频率也不会高于上限频率。
• 想要以超过 120Hz 的频率运行时，在 Pr.18 高速上限频率中设定输出频率的上限。（设定了 Pr.18 时，Pr.1 自动切换为
Pr.18 的频率。此外，设定了 Pr.1 时，Pr.18 自动切换为 Pr.1 的频率。）
设定下限频率 （Pr.2）
•在Pr.2 下限频率中设定输出频率的下限。
• 即使设定频率低于 Pr.2，输出频率也会固定为 Pr.2 （不会低于 Pr.2）。
NOTE
• 使用频率设定模拟信号，在超过 60Hz 的状态下运行时，应变更 Pr.125 （Pr.126）（频率设定增益）。仅变更 Pr.1、Pr.18，将
无法以超过 60Hz 的频率运行。
• 实时无传感器矢量控制、PM 无传感器矢量控制时为相对于频率指定的上限或下限。各控制中最终决定的输出频率可能会超过上
限或下限。
• Pr.15 JOG 频率低于 Pr.2 时，Pr.15 的设定优先。
• 设定了频率跳变时，跳变频率超过 Pr.1 （Pr.18）的情况下，上限频率为设定频率。跳变频率低于 Pr.2 时，跳变频率为设定
频率。（设定频率低于下限频率）失速防止功能起动且输出频率下降时，输出频率可能会低于 Pr.2。
参照参数
Pr.13 启动频率　 第 269 页、第 270 页
Pr.15 JOG 频率　 第 293 页
Pr.125 端子 2 频率设定增益频率、Pr.126 端子 4 频率设定增益频率　 第385页
Pr. 名称 初始值 设定范围 内容
1
H400
上限频率 120Hz 0 ～ 120Hz 设定输出频率的上限。
2
H401
下限频率 0Hz 0 ～ 120Hz 设定输出频率的下限。
18
H402
高速上限频率 120Hz 0 ～ 590Hz 超过 120Hz 运行时进行设定。
注意
• 应注意，如果将 Pr.2 设定为 Pr.13 启动频率以上的值，即使没有输入指令频率，仅将启动信号设为 ON，电机会根据加
速时间的设定，以 Pr.2 设定频率旋转。
䗃ࠪ仁⦷+]
3U
3U
3U
仁⦷䇮ᇊ٬
൘к䲀仁⦷
㻛䫣սDŽ
൘л䲀仁⦷
㻛䫣սDŽ
ǃ9
P$
P$
323
11. （H）保护功能参数
11.12 避开机械共振点 （频率跳变）
11
12
13
14
15
16
17
18
19
20
11.12 避开机械共振点 （频率跳变）
希望在运行时避开机械系统的固有振动频率所导致的共振时，可以使其跳过发生共振的频率点。
频率跳变 3 点模式 （Pr.31 ～ Pr.36）
• 跳变位置可设 3 处，跳变频率设定为各处的上点或下点。
• 频率跳变 1A、2A、3A 的设定值为跳变点，跳变区间以此频率运行。
例 1）要在 30Hz ～ 35Hz 之间固定为 30Hz 运行时，应将 Pr.34 设定为 35Hz，将 Pr.33 设定为 30Hz。
例 2）要在 30Hz ～ 35Hz 之间跳变至 35Hz 运行时，应将 Pr.33 设定为 35Hz，将 Pr.34 设定为 30Hz。
频率跳变 6 点模式 （Pr.552）
•对Pr.31 ～ Pr.36 的频率设定跳变宽度，最多可设 6 个频率跳变区域。
• 当频率跳变的动作范围重叠时，其动作范围为重叠的频率跳变区域的最大和最小范围。
Pr. 名称 初始值 设定范围 内容
31
H420
频率跳变 1A
9999
0 ～ 590Hz、
9999
1A ～ 1B、2A ～ 2B、3A ～ 3B 为跳变的频率。
9999：功能无效
32
H421
频率跳变 1B
33
H422
频率跳变 2A
34
H423
频率跳变 2B
35
H424
频率跳变 3A
36
H425
频率跳变 3B
552
H429
频率跳变宽度 9999
0 ～ 30Hz 设定频率跳变 （6 点模式）的跳变宽度。
9999 3 点模式
3U
仁⦷䐣
3U
3U
3U
3U
3U
仁⦷䐣Ⲵ
䇮ᇊ仁⦷+]
ᡰ䗃ޕⲴ䇮ᇊ仁⦷
3U+]
3U+]
3U+]
3U+]
