378
13. （T）多功能输入端子用参数
13.1 模拟输入选择
13 （T）多功能输入端子用参数
13.1 模拟输入选择
可以选择通过模拟量输入端子的规格、输入信号的极性切换正反转。使用 IP67 规格产品时，固定为端子 2：电压输入、端子 4：
电流输入。安装了 FR-E8TR、FR-E8TE7 时，端子 2 固定为电压输入。CC-Link 通讯功能内置产品不支持使用模拟输入选择。
目的 需要设定的参数 参照页
通过模拟输入使电压、电流输入的选择 （端子
2、4）正反转
模拟量输入选择 P.T000、P.T001 Pr.73、Pr.267 378
模拟输入端子的功能分配 端子 4 功能分配 P.T040 Pr.858 382
模拟输入噪声去除 模拟输入滤波 P.T002 ～ P.T007
Pr.74、Pr.822、
Pr.826、Pr.832、
Pr.836、Pr.849
383
模拟输入频率、电压 （电流）的调整 （校正）
频率设定电压 （电流）的偏置
和增益
P.T200 ～ P.T203、
P.T400 ～ P.T403、
P.M043
Pr.125、Pr.126、
Pr.241、C2 ～
C7(Pr.902 ～
Pr.905)
385
模拟输入转矩、电压 （电流）的调整 （校正）
转矩设定电压 （电流）的偏置
和增益
P.T410 ～ P.T413、
P.M043
Pr.241、C38 ～
C41(Pr.932、
Pr.933)
390
对输入端子分配功能 输入端子功能选择
P.T700 ～ P.T711、
P.T740
Pr.178 ～ Pr.189、
Pr.699
395
变更输入信号的输入规格 （a 触点 /b 触点）
输出停止信号 （MRS）、变频器
运行许可信号 （X10）输入选择
P.T720 Pr.17 401
启动信号和正反指令分配为不同信号 启动信号 （STF/STR）动作选择 P.G106 Pr.250 405
Pr. 名称 初始值 设定范围 内容
73
T000
模拟量输入选择 1
0、1、
10、11
开关 2 - V （初
始状态）
可选择端子 2 的输入规格 （0 ～ 5V、0 ～ 10V、0
～ 20mA）。也可选择可逆运行。
6、16 开关 2 - I
267
T001
端子 4 输入选择 0
0
开关 4 - I （初
始状态）
端子 4 输入 4 ～ 20mA
1
开关 4 - V
端子 4 输入 0 ～ 5V
2 端子 4 输入 0 ～ 10V
379
13. （T）多功能输入端子用参数
13.1 模拟输入选择
11
12
13
14
15
16
17
18
19
20

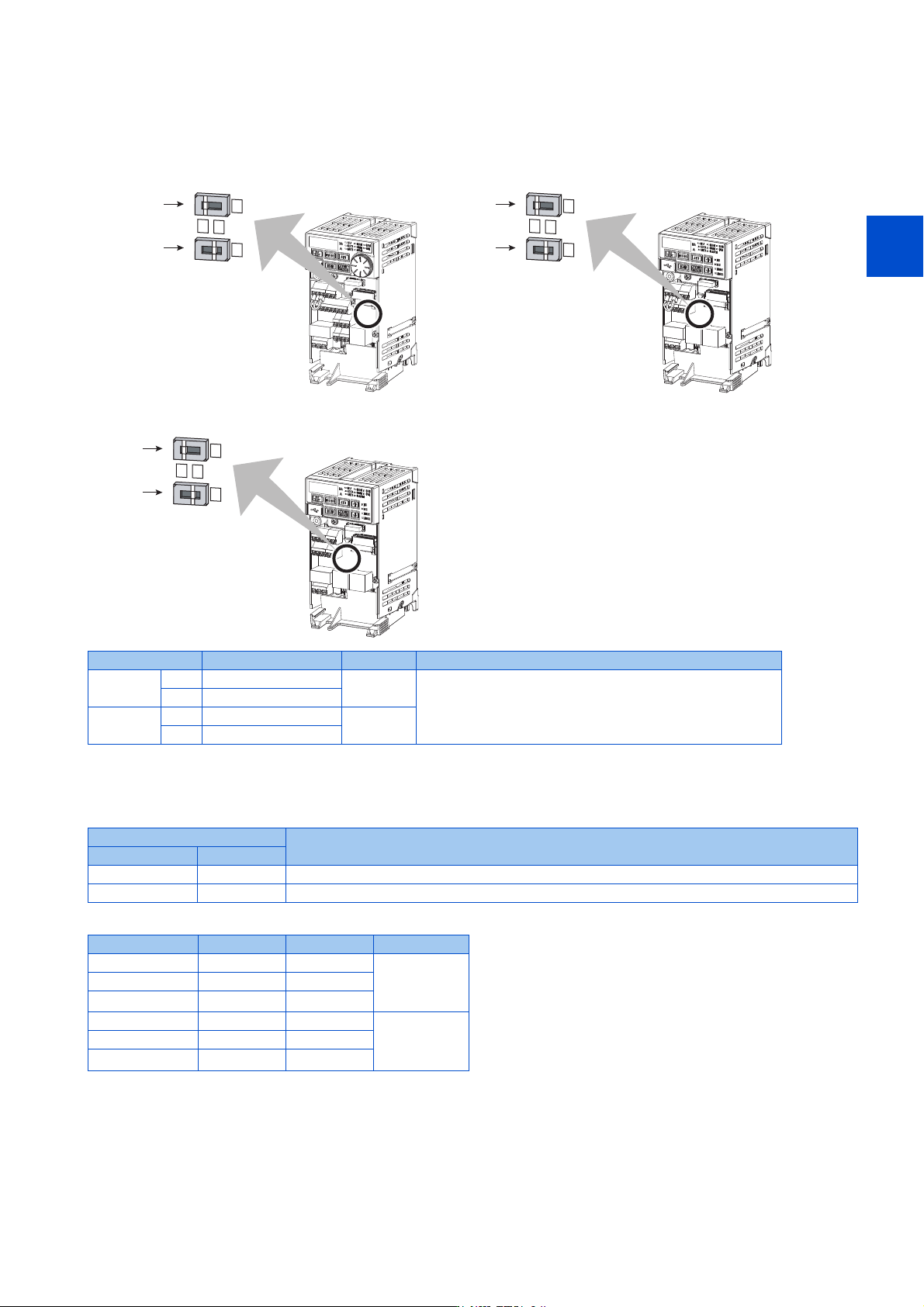

模拟输入规格的选择
• 模拟输入所使用的端子 2、4，可在电压输入（0 ～ 5V、0 ～ 10V）和电流输入（0 ～ 20mA）间进行选择。变更输入规格时，
应变更参数 （Pr.73、Pr.267）与电压 / 电流输入切换开关 （开关 2、4）。
• 电压 / 电流输入切换开关的设定不同时，端子 2、4 的额定规格也会不同。
• 应正确设定 Pr.73、Pr.267 和电压 / 电流输入切换开关后，输入符合设定的模拟信号。如下表所示设定错误时，会导致故
障。其他设定错误时将无法正常动作。
请参照下表，设定 Pr.73 和电压 / 电流输入切换开关。
*1 安装了 FR-E8TR、FR-E8TE7 时，与设定值 “1” 的动作相同。
*2 安装了 FR-E8TR、FR-E8TE7 时，与设定值 “11” 的动作相同。
• 将端子 4 输入选择 （AU）信号设为 ON 则端子 4 为主速度。此时，端子 2 无效。
开关状态 输入规格 输入端子 额定规格
开关 2
I 电流输入
端子 2
输入电压时：输入电阻 10kΩ±1kΩ，最大允许电压 DC20V
输入电流时：输入电阻 245Ω±5Ω，最大允许电流为 30mA
V 电压输入 （初始状态）
开关 4
I 电流输入 （初始状态）
端子 4
V 电压输入
⭥⭥⍱䗃ޕ
࠷ᦒᔰޣ
⭥⭥⍱䗃ޕ
࠷ᦒᔰޣ
ᔰޣ
ᔰޣ
ᔰޣ
ᔰޣ
,
9
⭥⭥⍱䗃ޕ
࠷ᦒᔰޣ
ᔰޣ
ᔰޣ
,
9
ḷ߶㿴Ṭӗ૱ (WKHUQHW㿴Ṭӗ૱
,
9
ᆹޘ䙊䇟㿴Ṭӗ૱
会导致故障的设定
动作
开关设定 端子输入
I （电流输入） 电压输入 导致外部设备的模拟信号输出电路发生故障。（外部设备的模拟信号输出电路的负载增大）
V （电压输入） 电流输入 导致变频器的输入电路发生故障。（外部设备的模拟信号输出电路的输出功率增大）
Pr.73 设定值 端子 2 输入 开关 2 可逆运行
00～10VV
否
1 （初始值） 0 ～ 5V V
6
*1
0 ～ 20mA I
10 0 ～ 10V V
是
11 0 ～ 5V V
16
*2
0 ～ 20mA I
