16. （G）控制参数
16.9 再生制动器的选择
*1 以 100%ED 使用时，应设定为 200Ω 以上。低于 200Ω 使用时，%ED 如下所示。
应设定以下参数。
• Pr.30 再生功能选择＝ “1、101”
• 应根据再生量、再生频率等设定 Pr.70 特殊再生制动使用率，确认电阻器可以正常地消耗再生能量。
200V 等级
FR-E820-0030(0.4K)
*1
100 1.5
FR-E820-0050(0.75K)
*1
80 1.9
FR-E820-0080(1.5K) 60 2.5
FR-E820-0110(2.2K) 60 2.5
FR-E820-0175(3.7K) 40 3.8
FR-E820-0240(5.5K) 25 6.1
FR-E820-0330(7.5K) 20 7.6
FR-E820-0470(11K) 13 11.7
FR-E820-0600(15K) 9 16.9
FR-E820-0760(18.5K) 6.5 23.4
FR-E820-0900(22K) 6.5 23.4
FR-E820S-0030(0.4K)
*1
100 1.5
FR-E820S-0050(0.75K)
*1
80 1.9
FR-E820S-0080(1.5K) 60 2.5
FR-E820S-0110(2.2K) 60 2.5
400V 等级
FR-E840-0016(0.4K) 371 1.6
FR-E840-0026(0.75K) 236 2.4
FR-E840-0040(1.5K) 205 2.8
FR-E840-0060(2.2K) 180 3.2
FR-E840-0095(3.7K) 130 4.4
FR-E840-0120(5.5K) 94 6.1
FR-E840-0170(7.5K) 67 8.6
FR-E840-0230(11K) 49 11.8
FR-E840-0300(15K) 36 16
FR-E840-0380(18.5K) 26 22.2
FR-E840-0440(22K) 26 22.2
575V 等级
FR-E860-0017(0.75K) 350 2.4
FR-E860-0027(1.5K) 300 2.8
FR-E860-0040(2.2K) 260 3.3
FR-E860-0061(3.7K) 190 4.5
FR-E860-0090(5.5K) 140 6.1
FR-E860-0120(7.5K) 100 8.5
400V 等级
FR-E846-0026(0.75K) 236 2.4
FR-E846-0040(1.5K) 205 2.8
FR-E846-0060(2.2K) 180 3.2
FR-E846-0095(3.7K) 130 4.4
电压等级 变频器 最小电阻值 （Ω） 消耗功率 （kW）
('
('˄¡ԕк˅
)5(6.ǃ
)5(:.
˄ᴰሿ٬ ¡˅
ࡦࣘ⭥䱫ᴰሿ٬˄¡˅
ࡦࣘಘ֯⭘⦷ ('
)5(6.ǃ
)5(:.
˄ᴰሿ٬ ¡˅
545
16. （G）控制参数
16.9 再生制动器的选择
11
12
13
14
15
16
17
18
19
20
• 再生制动用晶体管损坏时，为防止制动电阻器过热和烧坏，应设置热敏继电器 （设置方法参照使用手册 （连接篇））。应
根据再生频率及电阻器的额定功率、电阻值选定适当的热敏继电器。
主电路电源输入时复位有无的选择 （Pr.30 ＝ “100 ～ 102”）（标准规格产
品、Ethernet 规格产品、CC-Link 通讯功能内置产品）
• 如果将 Pr.30 设定值设定为 100 以上，则在安装了 FR-E8DS 时或使用了 CC-Link 通讯功能内置产品时且输入了 24V 外部电
源的状态下，输入了主电路电源 （R/L1、S/L2、T/L3 输入）时，无法进行变频器复位。
• 使用 RS-485 通讯、Ethernet 通讯时，可以通过变频器复位规避通讯切断状态。
NOTE
• 变频器保护功能起动中，输入了主电路电源时，即使设定为无复位，当接通电源时变频器也会复位。
• 如果紧急驱动功能有效时，设定为无复位，则输入主电路电源时可能会立即启动。
• 设定为无复位时，由于会保留 PROFINET 的 STW1、EtherCAT 的 Controlword，应在输入主电路电源前确认状态转换指令。（参
照使用手册 （通讯篇））
• 安全通讯规格产品、IP67 规格产品固定为有复位。
参照参数
Pr.57 再启动自由运行时间 第 497 页、第 502 页
Pr.178 ～ Pr.189 （输入端子功能选择） 第 395 页
Pr.190 ～ Pr.197 （输出端子功能选择） 第 359 页
注意
• 如果选错电阻器，则变频器内置的制动晶体管可能会因过电流而损坏。此外，电阻器也可能因过热而烧坏。
• 如果选错热敏继电器，电阻器可能因过热而烧坏。
546
16. （G）控制参数

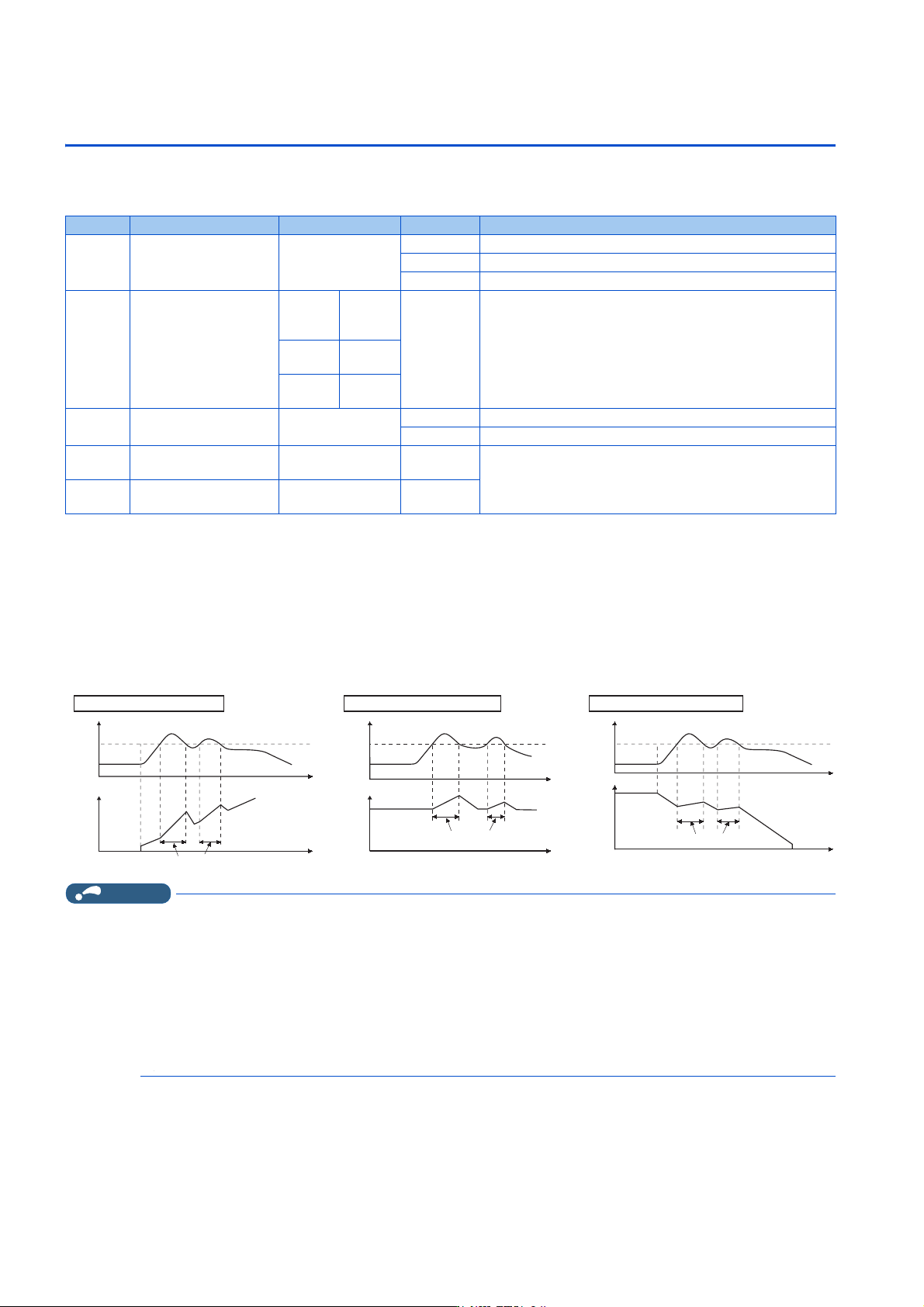

16.10 再生回避功能
16.10 再生回避功能
可以检测再生状态，并可以通过提高频率避免再生状态。
• 即使在同一管道内受其他风扇影响呈被动旋转的状态，也可以自动提高频率进行连续运行以避免再生运行。
*1 单相 100V 电源输入规格产品为电源电压 ×2× 。
再生回避动作是指？ （Pr.882、Pr.883）
• 再生状态较大时，直流母线电压上升，可能会导致过电压报警（E.OV[]）。检测母线电压的上升，当母线电压等级为 Pr.883
再生回避动作水平以上时，可以通过提高频率避免再生状态。
• 对于再生回避动作，可以选择始终动作或仅恒速时动作。
• 如果设定 Pr.882 再生回避动作选择＝ “1、2”，则再生回避功能有效。
NOTE
• 通过再生回避动作使频率上升、下降的斜率，随再生状态的变化而变化。
• 变频器的直流母线电压为通常输入电压 （100V 等级为输入电压的 2 倍）的约 倍左右。
输入电压 AC220V 时，母线电压为大约 DC311V （AC100V 时为 DC283V、AC440V 时为 DC622V、AC575V 时为 DC813V）。但是，随输
入电源波形上下浮动。
•请勿将Pr.883 的设定值设为直流母线电压等级以下。即使在非再生状态下，再生回避功能也会动作且频率会上升。
• 失速防止 （过电压）（OLV）仅在减速过程中动作，可以阻止输出频率下降，与此相对的再生回避功能则始终动作 （Pr.882 ＝
“1”）、或仅在恒速时动作 （Pr.882 ＝ “2”）并通过再生量使频率上升。
• 在再生回避动作中失速防止 （过电流）（OLC）起动，从而导致了电机不稳定时，应延长减速时间，或减小 Pr.883 的设定。
Pr. 名称 初始值 设定范围 内容
