13.4 频率设定电压 （电流）的偏置和增益
可以任意设定频率设定信号（DC0 ～ 5V、0 ～ 10V 或 4 ～ 20mA）的输出频率大小（斜率）。通 过 Pr.73 模拟量输入选择、Pr.267
端子 4 输入选择及电压 / 电流输入切换开关的设定可以进行 DC0 ～ 5V、0 ～ 10V、0 ～ 20mA 的切换。（参照第 378 页）
CC-Link 通讯功能内置产品不支持使用模拟输入端子校正。
*1 （ ）内为使用液晶操作面板及参数模块时的参数编号。
*2 Gr.1、Gr.2 表示参数初始值组。（参照第54页）
模拟输入端子功能和校正参数的关系
• 端子 4 不同功能的校正参数
变更最大模拟输入时的频率 （Pr.125、Pr.126）
• 仅变更最大模拟输入电压 （电流）的频率设定 （增益）时，在 Pr.125 （Pr.126）中进行设定。
（无需变更 C2(Pr.902) ～ C7(Pr.905) 的设定）
模拟输入偏置、增益的校正 （C2(Pr.902) ～ C7(Pr.905)）
• 为了设定输出频率，对从外部输入的 DC0 ～ 5V/0 ～ 10V 或者 DC4 ～ 20mA 等的设定输入信号和输出频率的关系进行调整的
功能是 “ 偏置 ”、“ 增益 ” 功能。
•通过C2(Pr.902) 设定端子 2 输入的偏置频率。（初始值为 0V 时的频率）
•对Pr.73 模拟量输入选择所设定的频率指令电压 （电流）的输出频率，在 Pr.125 中进行设定。
•通过C5(Pr.904) 设定端子 4 输入的偏置频率。（初始值为 4mA 时的频率）
Pr. 名称
初始值
*2
设定范围 内容
Gr.1 Gr.2
C2(902)
T200
*1
端子 2 频率设定偏置频率 0Hz 0 ～ 590Hz 设定端子 2 输入的偏置侧的频率。
C3(902)
T201
*1
端子 2 频率设定偏置 0% 0 ～ 300% 设定端子 2 输入的偏置侧电压 （电流）的百分比 （%）换算值。
125(903)
T202
T022
*1
端子 2 频率设定增益频率 60Hz 50Hz 0 ～ 590Hz 设定端子 2 输入增益 （最大）的频率。
C4(903)
T203
*1
端子 2 频率设定增益 100% 0 ～ 300% 设定端子 2 输入的增益侧电压 （电流）的百分比 （%）换算值。
C5(904)
T400
*1
端子 4 频率设定偏置频率 0Hz 0 ～ 590Hz 设定端子 4 输入的偏置侧的频率。
C6(904)
T401
*1
端子 4 频率设定偏置 20% 0 ～ 300% 设定端子 4 输入的偏置侧电流 （电压）的百分比 （%）换算值。
126(905)
T402
T042
*1
端子 4 频率设定增益频率 60Hz 50Hz 0 ～ 590Hz 设定端子 4 输入增益 （最大）的频率。
C7(905)
T403
*1
端子 4 频率设定增益 100% 0 ～ 300% 设定端子 4 输入的增益侧电流 （电压）的百分比 （%）换算值。
241
M043
模拟输入显示单位切换 0
0%显示
选择模拟输入显示的单位。
1V/mA显示
Pr.858
设定值
端子功能
校正用参数
偏置的设定 增益的设定
0
（初始值）
频率指令
C5(Pr.904) 端子 4 频率设定偏置频率
C6(Pr.904) 端子 4 频率设定偏置
Pr.126 端子 4 频率设定增益频率
C7(Pr.905) 端子 4 频率设定增益
4转矩限制
C38(Pr.932) 端子 4 偏置指令 （转矩）
C39(Pr.932) 端子 4 偏置 （转矩）
C40(Pr.933) 端子 4 增益指令 （转矩）
C41(Pr.933) 端子 4 增益 （转矩）
6 转矩偏置输入
C38(Pr.932) 端子 4 偏置指令 （转矩）
C39(Pr.932) 端子 4 偏置 （转矩）
C40(Pr.933) 端子 4 增益指令 （转矩）
C41(Pr.933) 端子 4 增益 （转矩）
9999 功能无效 － －
386
13. （T）多功能输入端子用参数
13.4 频率设定电压 （电流）的偏置和增益
•在Pr.126 中设定频率指令电流 （4 ～ 20mA）的 20mA 的输出频率。
• 频率设定电压 （电流）偏置、增益的调整方法有 3 种。
在端子 2-5 （4-5）间外加电压 （电流）调整任意点的方法。 第 387 页
不在端子 2-5 （4-5）间外加电压 （电流）调整任意点的方法。 第 388 页
不调整电压 （电流），仅调整频率的方法。 第 389 页
NOTE
•通过Pr.73、Pr.267 及电压 / 电流输入切换开关对电压 / 电流输入信号进行切换时，应务必进行校正。

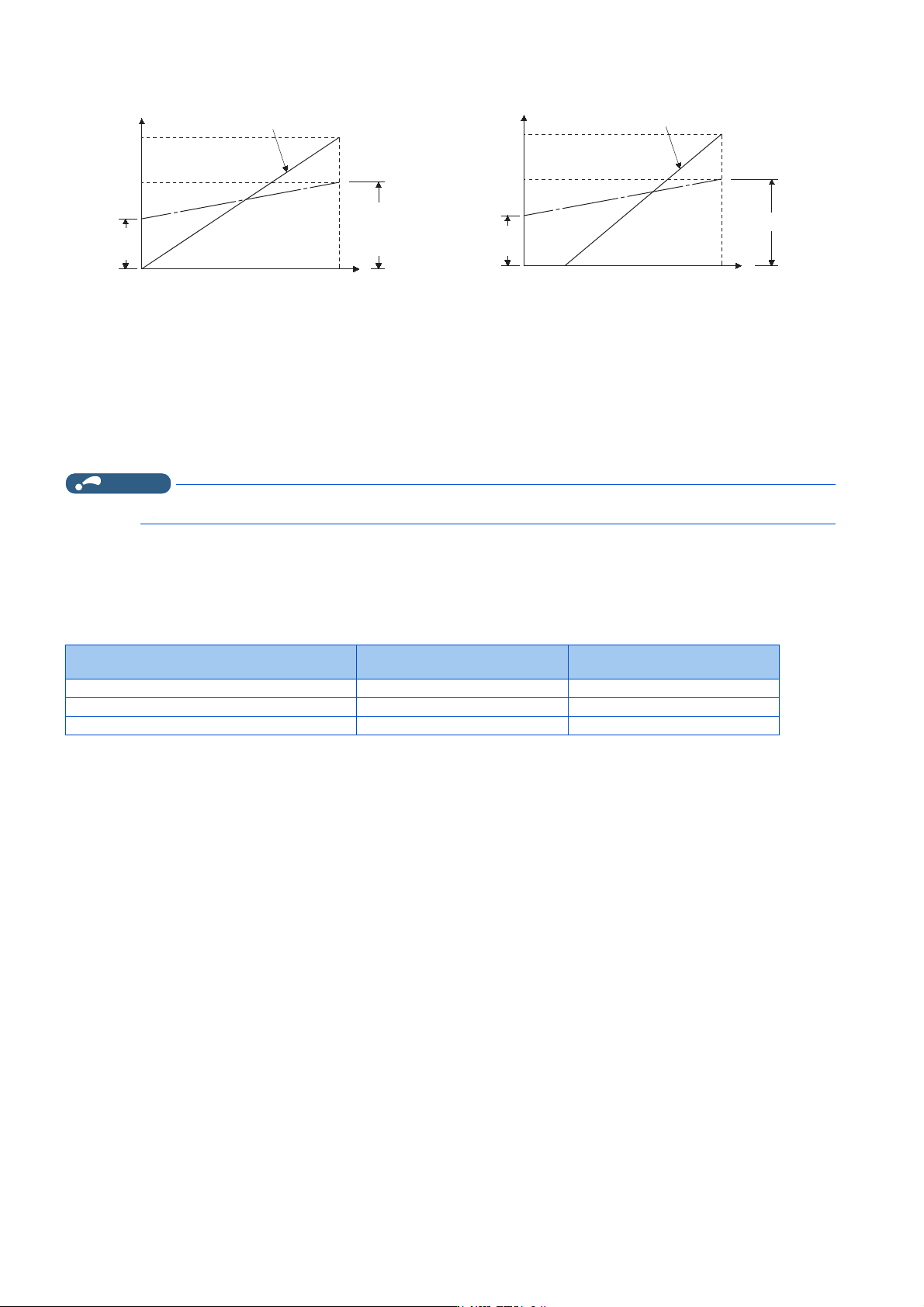

模拟输入显示单位的切换 （Pr.241）
• 可以切换模拟输入偏置、增益校正时的模拟输入显示单位 （%/V/mA）。
•根据Pr.73、Pr.267及电压 /电流输入切换开关所设定的端子输入规格，C3(Pr.902)、C4(Pr.903)、C6(Pr.904)、C7(Pr.905)
的显示单位变化如下。
模拟指令 （端子 2、4）
（根据 Pr.73、Pr.267、电压 / 电流输入切换开关）
Pr.241 ＝ 0 （初始值） Pr.241 ＝ 1
0 ～ 5V 输入 0 ～ 100%(0.1%) 0 ～ 5V(0.01V)
0 ～ 10V 输入 0 ～ 100%(0.1%) 0 ～ 10V(0.01V)
0 ～ 20mA 输入 0 ～ 100%(0.1%) 0 ～ 20mA(0.01mA)
+]
+]
䗃ࠪ仁⦷+]
仁⦷䇮ᇊؑ
ˁ
9
ࡍ٬
9
3U
໎⳺
P$
ٿ㖞
&3U
&3U &3U
+]
˄+]˅
䗃ࠪ仁⦷+]
3U
仁⦷䇮ᇊؑ
ˁ
ࡍ٬
໎⳺
P$
ٿ㖞
&3U
&3U &3U
9
9
387
13. （T）多功能输入端子用参数
13.4 频率设定电压 （电流）的偏置和增益
11
12
13
14
15
16
17
18
19
20
频率设定电压 （电流）偏置、增益的调整方法
在端子 2-5 （4-5）间外加电压 （电流）调整任意点的方法 （频率设定增益调整示例）
↕僔
1. 接通电源时的画面
监视显示。
2. 运行模式的变更
按 [PU/EXT] 键切换到 PU 运行模式。[PU] 指示灯会亮灯。
3. 参数设定模式
按 [MODE] 键切换到参数设定模式。（显示以前读取的参数编号。）
4. 校正参数选择
通过 M 旋钮或上下键对准 “C...”。按 [SET] 键，显示 “C---”。
5. 参数选择
通过 M 旋钮或上下键使端子 2 为 “C4”（C4(Pr.903) 端子 2 频率设定增益）、端子 4 为 “C7” （C7(Pr.905) 端子
4 频率设定增益）。
6. 模拟电压 （电流）值显示
按 [SET] 键后，显示当前外加在端子 2 （4）上的模拟电压 （电流）值 （%）。
完成校正前，请勿触碰 M 旋钮或上下键。
7. 外加电压 （电流）
外加 5V （20mA）的电压 （电流）。（将端子 2-5 （端子 4-5）上连接的外部电位器调到任意位置。）
8. 设定完成
按 [SET] 键进行设定。完成设定的模拟电压 （电流）值 （%）将闪烁。
• 可以通过 M 旋钮或上下键读取其他参数。
• 按 [SET] 键后返回至 “C---” 显示。
• 按两次 [SET] 键可显示下一个参数。
