268 9. （F）关于加减速的设定 9.3 遥控设定功能 参照参数 Pr.1 上限频率、 Pr.18 高速上限频 率 第 322 页 Pr.7 加速时间 、Pr.8 减速时间、Pr.44 第 2 加减速时间、Pr.45 第 2 减速时间 第 258 页 Pr.178 ～ Pr.189 ( 输入端子功能选择 ) 第 395 页
267
9. （F）关于加减速的设定
9.3 遥控设定功能
1
2
3
4
5
6
7
8
9
10
NOTE
• 如果启动信号频繁地 ON → OFF 或频繁地通过 RH、RM 信号改变频率，则应将频率设定值存储功能 （写入 EEPROM）设定为无效
（Pr.59 ＝ “2、3、12、13”）。如果将频率设定值存储功能设定为有效 （Pr.59 ＝ “1、11”）时，则会频繁地将频率写入
EEPROM，从而导致 EEPROM 的寿命变短。
• 可通过加速信号 （RH）、减速信号 （RM）变更的频率在 0 ～上限频率 （Pr.1 或 Pr.18 的设定值）之间，但设定频率的上限为
（主速设定＋上限频率）。
• 如果 RH、RM 信号为 ON，即使启动信号 （STF 或 STR）为 OFF 时，设定频率也会变化。
• RH、RM、RL 信号可以通过 Pr.178 ～ Pr.189 （输入端子功能选择）分配给输入端子。如果变更端子分配，则可能会影响其他功
能。应确认各端子的功能后再进行设定。
• 也可以在网络运行模式下使用。
• 在 JOG 运行时或 PID 控制运行时，遥控设定功能无效。
• 选择了遥控设定功能时，多段速度运行功能无效。
• 即使 RH 及 RM 信号同为 OFF （ON）之后，通过 RL （清除）信号 ON 清除了远程设定频率，只要从 RH 及 RM 信号同为 OFF （ON）
开始的运行时间在 1 分钟之内再次接通电源，将按照上次存储的远程设定频率运行。
• 在 RH 及 RM 信号同为 OFF （ON）之后，通过 RL （清除）信号 ON 清除了远程设定频率时，从 RH 及 RM 信号同为 OFF （ON）开始
的运行时间超过 1 分钟后再次接通电源时，将按照清除远程设定频率后的频率运行。
设定频率为 “0” 时
注意
• 使用遥控设定功能时，应根据机器重新设定上限频率。

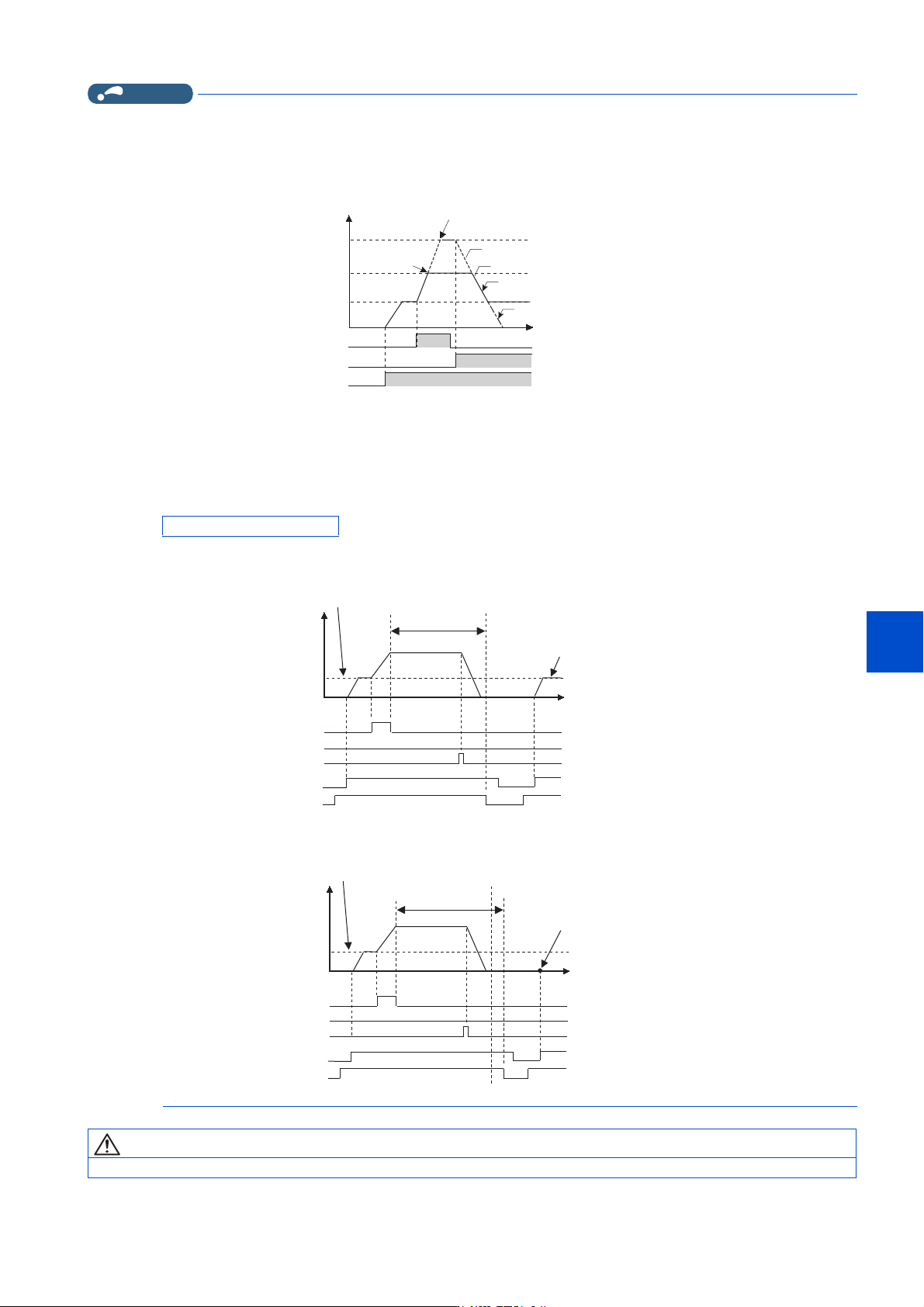

减速(RM)
加速(RH)
正转(STF)
0Hz
ON
时间
(Hz)
主速度设定
Pr.1
设定频率在（主速＋Pr.1）上被钳位
输出频率在Pr.1
被钳位
设定频率
输出频率
ON
ON
Pr.59=
“
1、2、3”
Pr.59=
“
11、12、13”
䲔5/
࣐䙏5+
↓䖜67)
䗃ࠪ仁⦷˄+]˅
21
⭥Ⓚ
21
21
21
21
21
࠶䫏ԕ
ᰦ䰤
ࡽа⅑ᆈۘⲴ䚕᧗䇮ᇊ仁⦷
ࡽа⅑ᆈۘⲴ䚕᧗䇮ᇊ仁⦷
߿䙏50
2))
䲔5/
࣐䙏5+
↓䖜67)
䗃ࠪ仁⦷˄+]˅
21
⭥Ⓚ
21
21
21
21
21
࠶䫏ԕк
ԕ䇮ᇊ仁⦷+]䘋㹼䘀㹼DŽ
ࡽа⅑ᆈۘⲴ䚕᧗䇮ᇊ仁⦷
࠶䫏
ᰦ䰤
߿䙏50
2))
269
9. （F）关于加减速的设定
9.4 启动频率和启动时输出保持功能
1
2
3
4
5
6
7
8
9
10

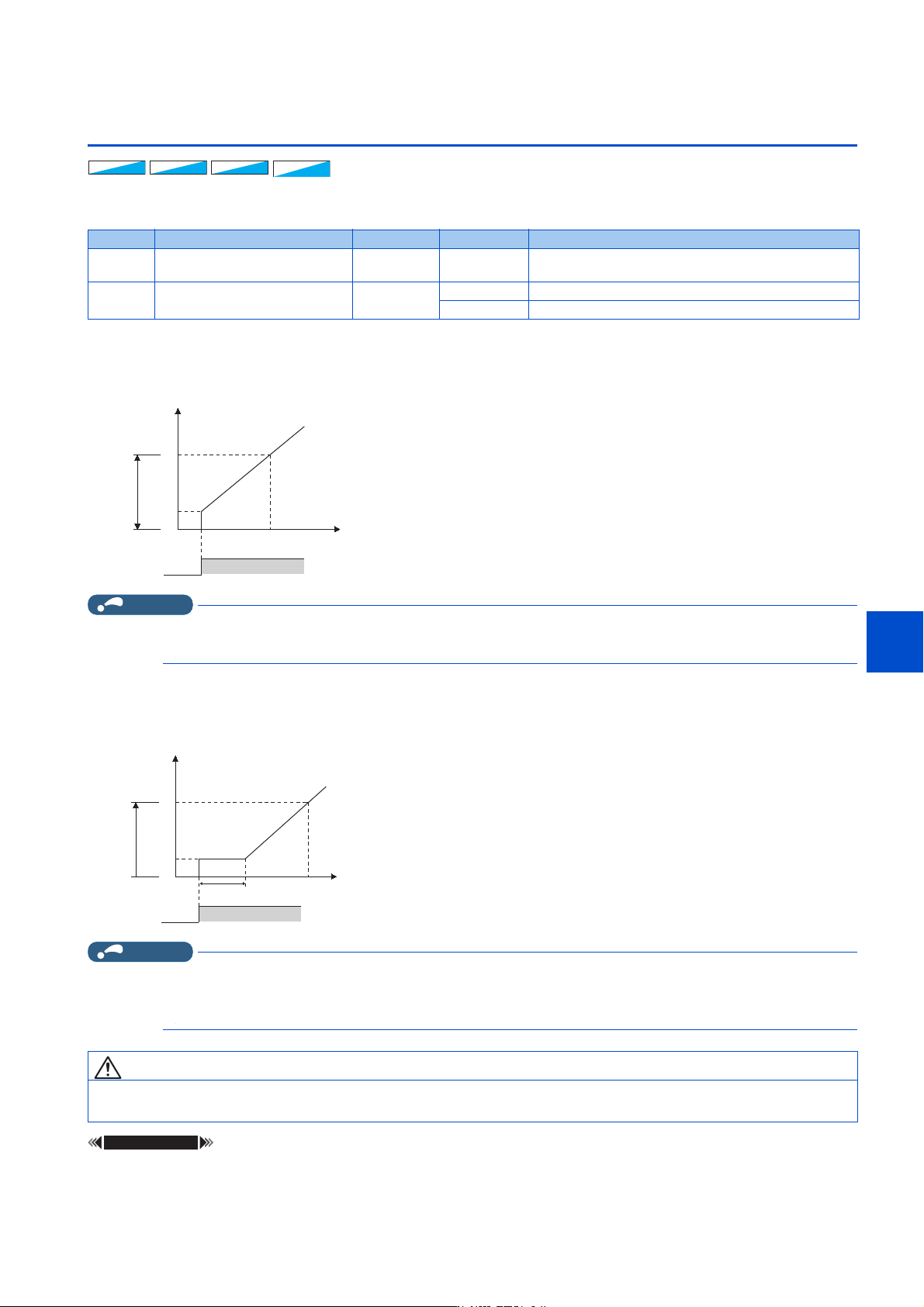

9.4 启动频率和启动时输出保持功能
可以设定启动时的频率，也可将设定的启动频率保持一定时间。
需要启动转矩时或在启动时要顺利驱动电机时进行设定。
启动频率的设定 （Pr.13）
• 可以通过 0 ～ 60Hz 的范围设定启动时的频率。
• 设定将启动信号设为 ON 时的启动频率。
NOTE
• 频率设定信号低于 Pr.13 时，变频器不启动。
例如，Pr.13 设定为 5Hz 时，从频率设定信号变为 5Hz 时开始变频器输出。
启动时输出保持功能 （Pr.571）
•在Pr.571 设定的时间内，保持 Pr.13 启动频率所设定的输出频率。
• 启动时要顺利驱动电机，需要进行初始励磁。
NOTE
• Pr.13 ＝ “0Hz” 时，以 0.01Hz 输出保持。
• 如果在启动时输出保持的过程中将启动信号设为了 OFF，则立即开始减速。
• 切换正反转时，启动频率有效，但启动时输出保持功能无效。
参照参数
Pr.2 下限频率 第 322 页
9)9)9)
䙐䙐䙐
ᰖՖಞᰖՖಞᰖՖಞ
⸘䠅⸘䠅⸘䠅
Pr. 名称 初始值 设定范围 内容
13
F102
启动频率 0.5Hz 0 ～ 60Hz 设定启动信号为 ON 时的启动频率。
571
F103
启动时保持时间 9999
0 ～ 60s 设定保持 Pr.13 的时间。
9999 启动时输出保持功能无效。
䗃ࠪ仁⦷
+]
ᰦ䰤
3U
䇮ᇊ㤳ത
67) 21
䗃ࠪ仁⦷
+]
ᰦ䰤
3U
3U䇮ᇊᰦ䰤
67) 21
䇮ᇊ㤳ത
注意
• 应注意如果将 Pr.13 设定为 Pr.2 下限频率以下的值，即使不输入指令频率而仅使启动信号为 ON，电机也将以 Pr.2 中设
定的频率旋转。
