364 12. （M）监视显示和监视输出信号 12.6 输出端子功能选择 变频器运行准备完毕信号 （RY、RY2、RY3 信号）和变频器运行中信号 （RUN、 RUN2、RUN3 信号） V/F 控制、先进磁通矢量 控制时的动作 • 变频器为可运行状态时，变频器运行准备完毕 （RY）信号为 ON。 （变频器运行中也为 ON。 ） • 变频器输出频率为 Pr.13 启动频率 以上时，变频器运行中 （RUN、RUN2）信号为 ON。…
363
12. （M）监视显示和监视输出信号
12.6 输出端子功能选择
11
12
13
14
15
16
17
18
19
20
*1 通过模拟信号或者操作面板的 M 旋钮改变频率设定时，根据变化速度和加减速时间的设定所决定的变化速度的时机，频率到达 （SU）信号的输出
会反复地变为 ON、OFF，应予以注意。（加减速时间的设定值设定为 “0s” 时，没有此反复过程。）
*2 安装有内置选件时有效。IP67 规格产品不能使用内置选件，因此该功能无效。
*3 安装了 FR-E8DS 时或使用 IP67 规格产品、CC-Link 通讯功能内置产品时，即使是 24V 外部电源输入模式中也有效。但是，在风扇故障的情况下
Y90、LF 信号无效。
*4 安装了 FR-E8TR、FR-E8TE7 时不能进行设定。
NOTE
• 可以重复设定端子的功能。
• 设定值为 “0 ～ 99、200 ～ 299” 时，通过功能起动导通，“100 ～ 199、300 ～ 399” 时不导通。
• 如果通过 Pr.190 ～ Pr.197（输出端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
• 请勿将频繁进行 ON/OFF 操作的信号分配至端子 ABC。否则继电器触点的寿命会变短。
• 根据变频器不同的生产时期，规格也有所不同。请参照第 589 页对 SERIAL （生产编号）进行确认。
调整输出端子的响应性 （Pr.289）
• 可以在 5 ～ 50ms 的范围内延迟输出端子的响应。（RUN 信号的动作示例）
NOTE
• 过载报警 （OL）信号输出中设定了 Pr.157 OL 信号输出时机时，在经过 （Pr.157 ＋ Pr.289）的设定时间后输出 OL 信号。
• 对于顺控功能 （参照第510页）所使用的输出信号及 BACnet 通讯的远程输出信号，Pr.289 的设定无效 （无滤波）。
211 311 LUP 上限报警检测 检测到上限负载异常警报时输出。
Pr.1480 ～
Pr.1492
329212 312 LDN 下限报警检测 检测到下限负载异常警报时输出。
213 313 Y213 负载特性测量中 负载特性测量过程中输出。
242 342 LNK
变频器间链接确立
*3
在接收到了来自所有从站的对初始通讯的响
应时，或对主站的通讯回复了响应时进行输
出 （使用 FR-E800-(SC)EPA、FR-E800-
(SC)EPB、FR-E806 时可进行设定）。
Pr.1124、
Pr.1125
使用手册
（通讯篇）
9999 ── 功能无效 － - -
设定值
信号名 功能 动作 相关参数 参照页
正逻辑 负逻辑
时间
输出频率
RUN
3U ＝ 9999
ON
OFF
RUN
3U ≠ 9999
ON OFF
3U 3U
364
12. （M）监视显示和监视输出信号
12.6 输出端子功能选择
变频器运行准备完毕信号 （RY、RY2、RY3 信号）和变频器运行中信号 （RUN、
RUN2、RUN3 信号）
V/F 控制、先进磁通矢量控制时的动作
• 变频器为可运行状态时，变频器运行准备完毕 （RY）信号为 ON。（变频器运行中也为 ON。）
• 变频器输出频率为 Pr.13 启动频率以上时，变频器运行中 （RUN、RUN2）信号为 ON。在变频器停止中、直流制动动作中，
变为 OFF。
• 变频器运行中和启动指令 ON （RUN3）信号，在变频器运行中及启动信号为 ON 时，输出为 ON。（如果启动指令为 ON，则在
变频器保护功能起动时或 MRS 信号 ON 时，RUN3 信号的输出也为 ON。）直流制动动作中的输出也为 ON，变频器停止时为 OFF。
• 根据变频器的状态，各信号的 ON/OFF 动作如下表所示。
*1 安装了 FR-E8DS 时或 IP67 规格产品、CC-Link 通讯功能内置产品时支持。
*2 停电或电压不足时为 OFF。
*3 发生报警时或 MRS 信号 ON 等
*4 主电路电源未通电时为 OFF。
实时无传感器矢量控制、矢量控制、PM 无传感器矢量控制时的动作
• 变频器为可运行状态时，变频器运行准备完毕 （RY）信号为 ON。（变频器运行中也为 ON。）
• 变频器输出频率为 Pr.13 启动频率以上时，变频器运行中 （RUN）的输出为 ON。在变频器停止中、直流制动动作中、启动
时调谐中、预备励磁中，输出为 OFF。
• 变频器运行中 2 （RUN2）信号，在变频器运行中及启动信号为 ON 时，输出为 ON。（在变频器保护功能动作时，或 MRS 信号
为 ON、SON 信号为 OFF （有 SON 信号分配时）的情况下，RUN2 信号的输出为 OFF。）
• 变频器运行中和启动指令 ON （RUN3）信号，在变频器运行中及启动信号为 ON 时，输出为 ON。
• 在启动指令 ON、速度指令＝ 0 时的预备励磁中，RUN2、RUN3 信号也为 ON。（但是，在 LX 信号或 SON 信号为 ON 的预备励磁
中，RUN2 信号为 OFF。）
输出信号
24V 外部
电源输入
模式中
*1
启动信号
OFF
（停止中）
启动信号
ON
（停止中）
启动信号
ON
（运行中）
直流制动
动作中
输出切断中
*3
瞬时停电再启动
自由运行中
再启动中
启动信号
ON
启动信号
OFF
启动信号
ON
启动信号
OFF
RY
*4
OFF ON ON ON ON OFF
ON
*2
ON
RY2 OFF OFF OFF OFF OFF OFF OFF OFF
RY3 OFF OFF OFF OFF OFF OFF OFF OFF
RUN OFF OFF OFF
ON OFF OFF OFF ON
RUN2 OFF OFF OFF
ON OFF OFF OFF ON
RUN3 OFF OFF
ON ON ON ON OFF ON OFF ON
时间
电源
输出频率
STF
RH
RY
复位
处理
3U
ON OFF
ON OFF
ON OFF
ON
直流制动动作点
直流制动动作
RUN
(RUN2)
RUN3
ON OFF
ON OFF
365
12. （M）监视显示和监视输出信号
12.6 输出端子功能选择
11
12
13
14
15
16
17
18
19
20

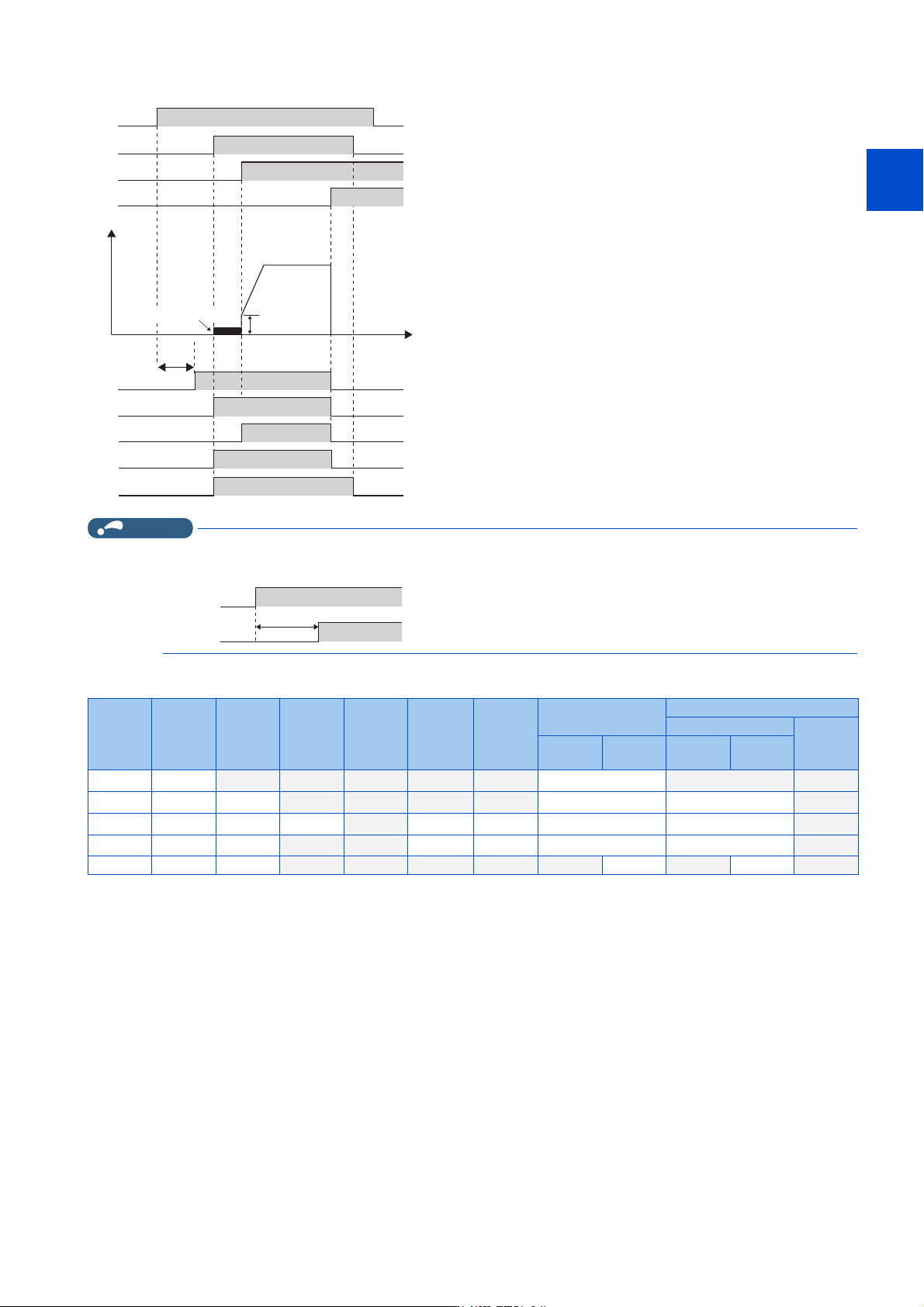

• 运行准备完成 2（RY2）信号在预备励磁开始时为 ON。即使变频器停止，在预备励磁动作期间也为 ON。在输出切断中为 OFF。
NOTE
• 通过预备励磁 / 伺服 ON （LX）信号或伺服 ON （SON）信号进行预备励磁时，LX 信号或 SON 信号 ON 后的 100ms 后，RY2 信号才
会为 ON。（选择了启动时在线自动调谐 （Pr.95 ＝ “1”）的情况下，ON 的滞后时间为调谐所需时间。）
• 根据变频器的状态，各信号的 ON/OFF 动作如下表所示。
*1 安装了 FR-E8DS 时或 IP67 规格产品、CC-Link 通讯功能内置产品时支持。
*2 启动信号 ON、频率指令 0Hz 的情况下，为零速控制。
*3 如果 SON 信号被分配到输入端子，则为 SON 信号的动作 （参照第 531 页）。
*4 停电或电压不足时为 OFF。
*5 ON 时会有 100ms 的延迟。
*6 位置控制的伺服 ON 的过程中 （LX 信号或 SON 信号 ON）为 ON。
*7 发生报警时或 MRS 信号为 ON、SON 信号为 OFF （有 SON 信号分配时）等
*8 主电路电源未通电时为 OFF。
• 运行准备完成 3 （RY3）信号在预备励磁开始时为 ON。即使变频器停止，在预备励磁动作期间也为 ON。在输出切断中或通
过制动开启请求 （BOF）信号进行的互锁动作中为 OFF。（仅限在 PM 无传感器矢量控制时）（参照第 450 页）
时间
电源
输
出
频
率
STF
RH
RY
复位
处理
ON OFF
ON OFF
ON OFF
ON
MRS
ON
3U
RUN
RUN2
ON OFF
ON OFF
RUN3
ON OFF
预备励磁
（零速控制）
RY2
ON OFF
PV
/;621
5<
21
21
输出信号
24V 外部
电源输入
模式中
*1
启动信号
OFF
（停止
中）
启动信号
ON
*2
（预备励
磁）
启动信号
ON
（运行
中）
LX 信号
ON
*3
（预备励
磁）
直流制动
动作中
（预备励
磁）
输出切断中
*7
瞬时停电再启动
自由运行中
再启动中
启动信号
ON
启动信号
OFF
启动信号
ON
启动信号
OFF
RY
*8
OFF ON ON ON ON ON OFF
ON
*4
ON
RY2 OFF OFF
ON ON
ON
*5
ON OFF OFF ON
RUN OFF OFF OFF
ON
OFF
*6
OFF OFF OFF ON
RUN2 OFF OFF
ON ON
OFF
*6
OFF OFF OFF ON
RUN3 OFF OFF
ON ON ON ON ON OFF ON OFF ON
