363 12. （M）监视显示和监视输出信号 12.6 输出端子功能选择 11 12 13 14 15 16 17 18 19 20 *1 通过模拟信号或者操作面板的 M 旋钮改变频率设定时，根据变化速度和加减速时间的设定所 决定的变化速度的时机， 频率到达 （SU）信号 的输出 会反复地变为 ON、OFF，应予以注意。 （加减速时间的设定 值设定为 “0s” 时，没有此反复过程 。 ） *2 安装有内置选件时有效。IP67 规格 产品…
362
12. （M）监视显示和监视输出信号
12.6 输出端子功能选择
60 160 FP 到达位置检测水平
如果当前位置超过位置检测判定值
（Pr.1294、Pr.1295）则进行输出。
Pr.1294 ～
Pr.1297
212
61 161 PBSY 位置指令动作中 位置指令动作中输出。 - 211
62 162 CPO 粗匹配
如果指令残留距离 【电子齿轮前】（＝目标
位置 【电子齿轮前】- 位置指令 【电子齿轮
前】）在 Pr.510 设定值以下，则进行输出。
Pr.510 211
63 163 ZP 原点恢复完成 原点复位完成后输出。 - 181
64 164 Y64 再试中 再试中处理时输出。 Pr.65 ～ Pr.69 312
65 165 Y65
紧急驱动执行中
*3
在执行紧急驱动的过程中输出 （使用 FR-
E800、FR-E800-E 时可进行设定）。
Pr.514、Pr.515、
Pr.523、Pr.524、
Pr.1013
314
66 166 ALM3 紧急驱动中异常输出
在执行紧急驱动的过程中发生异常时输出
（使用 FR-E800、FR-E800-E 时可进行设
定）。
68 168 EV
外部 24V 电源动作中
*3
在动作的过程中通过从外部输入的 24V 电源
进行输出。
-
FR-E8DS E
套件使用手
册、使用手
册（连接
篇）
70 170 SLEEP PID 输出中断中 PID 输出中断功能起动时输出。
Pr.127 ～
Pr.134、Pr.575
～ Pr.577
476
80 180 SAFE
安全监视输出
*4
安全停止功能起动时输出。
－
Instruction
Manual
(Functional
Safety)
81 181 SAFE2
安全监视器输出 2
*4
未发生内部安全电路异常时输出。
82 182 Y82
BACnet 二进制输出
*3
可通过 BACnet 通讯的 Binary Output 对象进
行输出 （使用 FR-E800、FR-E800-(SC)EPA、
FR-E806-SCEPA 时可进行设定）。使用 FR-
E800 时可以进行 Pr.190 ～ Pr.192 设定。使
用 FR-E800-(SC)EPA 时仅可设定 Pr.192。使
用 FR-E806-SCEPA 时可以进行 Pr.190 ～
Pr.192、Pr.197 设定。
Pr.549
使用手册
（通讯篇）
84 184 RDY 位置控制准备完成
在伺服 ON （LX/SON-ON）之后变为可运行状
态时输出信号。
- 182
90 190 Y90
寿命报警
*3
寿命诊断功能的对象部件接近使用寿命时输
出。
Pr.198、Pr.255
～ Pr.259、
Pr.506 ～ Pr.509
250
91 191 Y91
异常输出 3 （电源切断信
号）
*3
由于变频器的电路故障及接线异常导致发生
错误时输出。
－ 368
92 192 Y92
省电平均值更新时机
*3
使用省电监视时，每次更新省电平均值时都
反复 ON 和 OFF。
FR-E800、FR-E800-(SC)E、FR-E806 时不能
在 Pr.192、Pr.197、Pr.320 ～ Pr.322 （继
电器输出端子）中进行设定。
FR-E800-NC 时不能在 Pr.320 ～ Pr.322 （继
电器输出端子）中进行设定。
Pr.52、Pr.54、
Pr.158、Pr.891
～ Pr.899
354
93 193 Y93 电流平均值监视
以脉冲形式输出电流平均值和维护定时器
值。
FR-E800、FR-E800-(SC)E、FR-E806 时不能
在 Pr.192、Pr.197、Pr.320 ～ Pr.322 （继
电器输出端子）中进行设定。
FR-E800-NC 时不能在 Pr.320 ～ Pr.322 （继
电器输出端子）中进行设定。
Pr.555 ～ Pr.557 255
95 195 Y95
维护定时器
*3
在 Pr.503 为 Pr.504 的设定值以上时输出。 Pr.503、Pr.504 254
96 196 REM
远程输出
*3
通过给参数设定值，进行端子输出。无法在
Pr.193 ～ Pr.196 中进行设定。
Pr.495 ～ Pr.497 375
98 198 LF
轻故障
*3
轻故障 （风扇故障或通讯错误警报）时输
出。
Pr.121、Pr.244
使用手册
（通讯篇）、
306
99 199 ALM
异常
*3
变频器的保护功能起动并停止输出 （严重故
障时）时输出。复位为 ON 时停止信号的输
出。
－ 367
206 306 Y206 冷却风扇动作指令 在有冷却风扇动作指令时输出。 Pr.244 306
设定值
信号名 功能 动作 相关参数 参照页
正逻辑 负逻辑
363
12. （M）监视显示和监视输出信号
12.6 输出端子功能选择
11
12
13
14
15
16
17
18
19
20
*1 通过模拟信号或者操作面板的 M 旋钮改变频率设定时，根据变化速度和加减速时间的设定所决定的变化速度的时机，频率到达 （SU）信号的输出
会反复地变为 ON、OFF，应予以注意。（加减速时间的设定值设定为 “0s” 时，没有此反复过程。）
*2 安装有内置选件时有效。IP67 规格产品不能使用内置选件，因此该功能无效。
*3 安装了 FR-E8DS 时或使用 IP67 规格产品、CC-Link 通讯功能内置产品时，即使是 24V 外部电源输入模式中也有效。但是，在风扇故障的情况下
Y90、LF 信号无效。
*4 安装了 FR-E8TR、FR-E8TE7 时不能进行设定。
NOTE
• 可以重复设定端子的功能。
• 设定值为 “0 ～ 99、200 ～ 299” 时，通过功能起动导通，“100 ～ 199、300 ～ 399” 时不导通。
• 如果通过 Pr.190 ～ Pr.197（输出端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
• 请勿将频繁进行 ON/OFF 操作的信号分配至端子 ABC。否则继电器触点的寿命会变短。
• 根据变频器不同的生产时期，规格也有所不同。请参照第 589 页对 SERIAL （生产编号）进行确认。
调整输出端子的响应性 （Pr.289）
• 可以在 5 ～ 50ms 的范围内延迟输出端子的响应。（RUN 信号的动作示例）
NOTE
• 过载报警 （OL）信号输出中设定了 Pr.157 OL 信号输出时机时，在经过 （Pr.157 ＋ Pr.289）的设定时间后输出 OL 信号。
• 对于顺控功能 （参照第510页）所使用的输出信号及 BACnet 通讯的远程输出信号，Pr.289 的设定无效 （无滤波）。
211 311 LUP 上限报警检测 检测到上限负载异常警报时输出。
Pr.1480 ～
Pr.1492
329212 312 LDN 下限报警检测 检测到下限负载异常警报时输出。
213 313 Y213 负载特性测量中 负载特性测量过程中输出。
242 342 LNK
变频器间链接确立
*3
在接收到了来自所有从站的对初始通讯的响
应时，或对主站的通讯回复了响应时进行输
出 （使用 FR-E800-(SC)EPA、FR-E800-
(SC)EPB、FR-E806 时可进行设定）。
Pr.1124、
Pr.1125
使用手册
（通讯篇）
9999 ── 功能无效 － - -
设定值
信号名 功能 动作 相关参数 参照页
正逻辑 负逻辑
时间
输出频率
RUN
3U ＝ 9999
ON
OFF
RUN
3U ≠ 9999
ON OFF
3U 3U
364
12. （M）监视显示和监视输出信号
12.6 输出端子功能选择

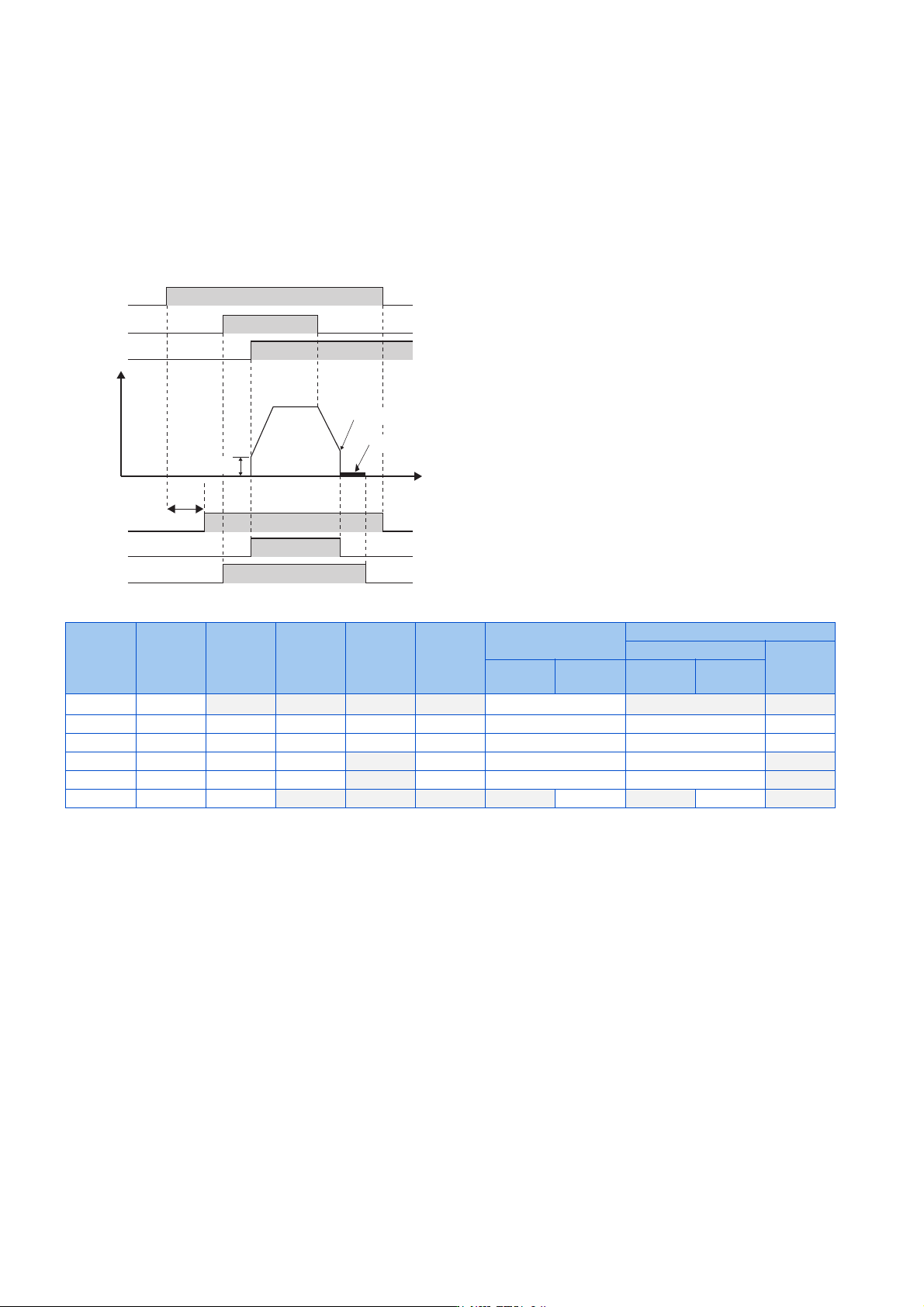

变频器运行准备完毕信号 （RY、RY2、RY3 信号）和变频器运行中信号 （RUN、
RUN2、RUN3 信号）
V/F 控制、先进磁通矢量控制时的动作
• 变频器为可运行状态时，变频器运行准备完毕 （RY）信号为 ON。（变频器运行中也为 ON。）
• 变频器输出频率为 Pr.13 启动频率以上时，变频器运行中 （RUN、RUN2）信号为 ON。在变频器停止中、直流制动动作中，
变为 OFF。
• 变频器运行中和启动指令 ON （RUN3）信号，在变频器运行中及启动信号为 ON 时，输出为 ON。（如果启动指令为 ON，则在
变频器保护功能起动时或 MRS 信号 ON 时，RUN3 信号的输出也为 ON。）直流制动动作中的输出也为 ON，变频器停止时为 OFF。
• 根据变频器的状态，各信号的 ON/OFF 动作如下表所示。
*1 安装了 FR-E8DS 时或 IP67 规格产品、CC-Link 通讯功能内置产品时支持。
*2 停电或电压不足时为 OFF。
*3 发生报警时或 MRS 信号 ON 等
*4 主电路电源未通电时为 OFF。
实时无传感器矢量控制、矢量控制、PM 无传感器矢量控制时的动作
• 变频器为可运行状态时，变频器运行准备完毕 （RY）信号为 ON。（变频器运行中也为 ON。）
• 变频器输出频率为 Pr.13 启动频率以上时，变频器运行中 （RUN）的输出为 ON。在变频器停止中、直流制动动作中、启动
时调谐中、预备励磁中，输出为 OFF。
• 变频器运行中 2 （RUN2）信号，在变频器运行中及启动信号为 ON 时，输出为 ON。（在变频器保护功能动作时，或 MRS 信号
为 ON、SON 信号为 OFF （有 SON 信号分配时）的情况下，RUN2 信号的输出为 OFF。）
• 变频器运行中和启动指令 ON （RUN3）信号，在变频器运行中及启动信号为 ON 时，输出为 ON。
• 在启动指令 ON、速度指令＝ 0 时的预备励磁中，RUN2、RUN3 信号也为 ON。（但是，在 LX 信号或 SON 信号为 ON 的预备励磁
中，RUN2 信号为 OFF。）
输出信号
24V 外部
电源输入
模式中
*1
启动信号
OFF
（停止中）
启动信号
ON
（停止中）
启动信号
ON
（运行中）
直流制动
动作中
输出切断中
*3
瞬时停电再启动
自由运行中
再启动中
启动信号
ON
启动信号
OFF
启动信号
ON
启动信号
OFF
RY
*4
OFF ON ON ON ON OFF
ON
*2
ON
RY2 OFF OFF OFF OFF OFF OFF OFF OFF
RY3 OFF OFF OFF OFF OFF OFF OFF OFF
RUN OFF OFF OFF
ON OFF OFF OFF ON
RUN2 OFF OFF OFF
ON OFF OFF OFF ON
RUN3 OFF OFF
ON ON ON ON OFF ON OFF ON
时间
电源
输出频率
STF
RH
RY
复位
处理
3U
ON OFF
ON OFF
ON OFF
ON
直流制动动作点
直流制动动作
RUN
(RUN2)
RUN3
ON OFF
ON OFF
