400
13. （T）多功能输入端子用参数
13.6 输入端子功能选择

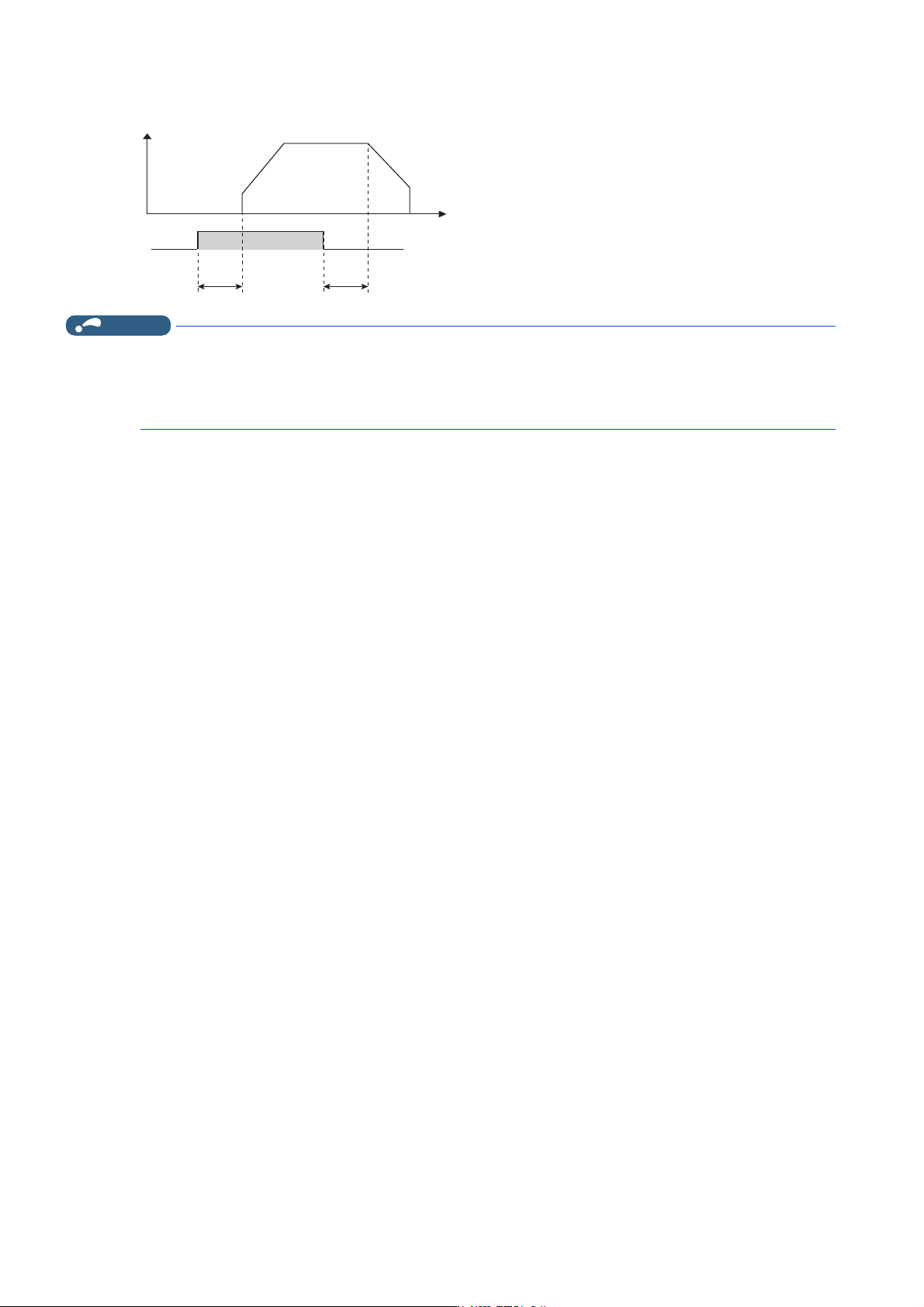

调整输入端子的响应性 （Pr.699）
• 输入端子 （物理端子）的响应可以在 5 ～ 50ms 的范围内进行延迟。（STF 信号的动作示例）
NOTE
• Pr.699 的设定对下述信号无效 （无滤波）。
时间
输出频率
ON
OFF
STF
3U ≠ 9999
3U 3U
- 接通电源时输入信号已经为 ON
- 顺控功能使用的输入信号
- 输出停止 （MRS）信号
401
13. （T）多功能输入端子用参数
13.7 变频器输出切断
11
12
13
14
15
16
17
18
19
20

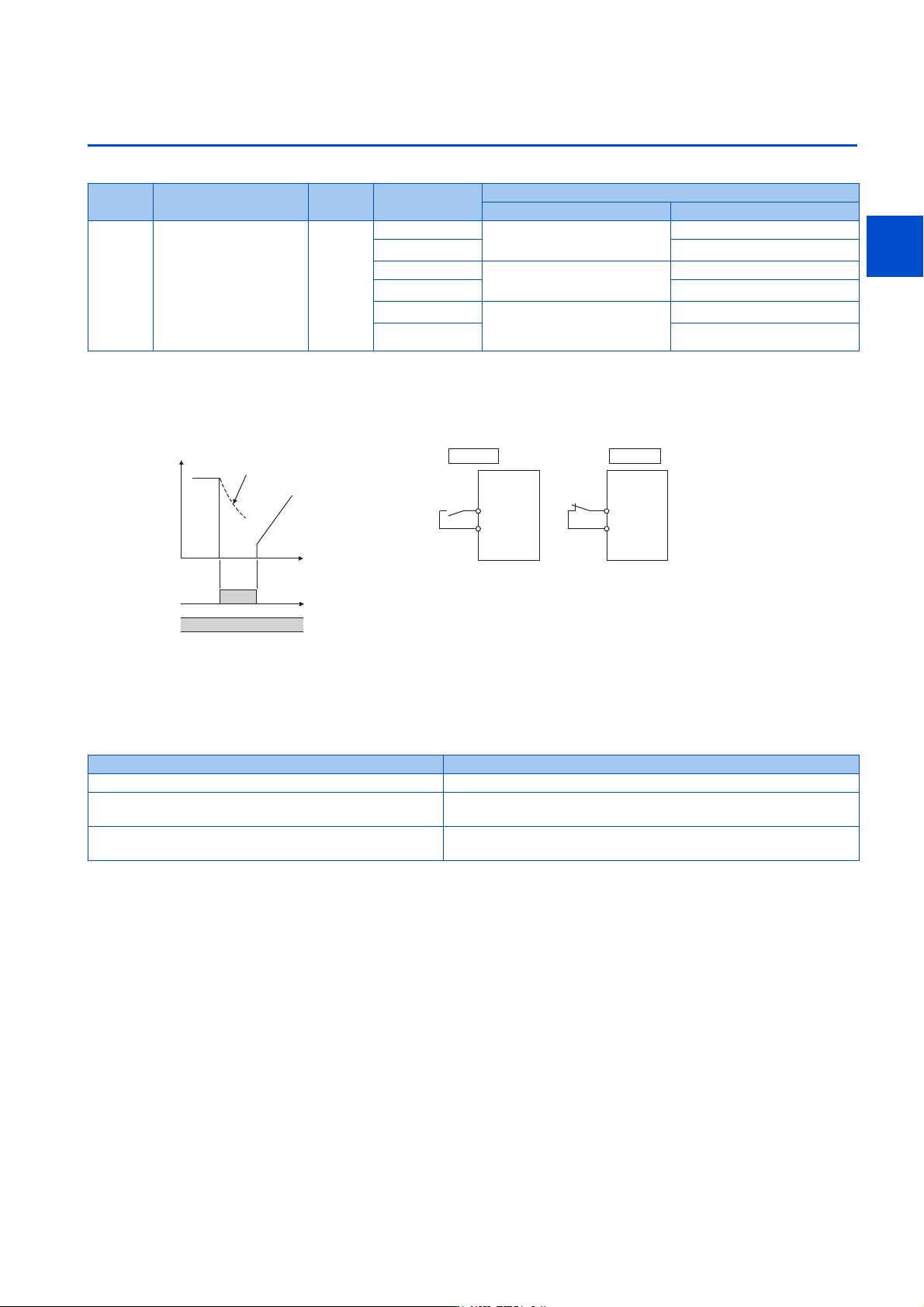

13.7 变频器输出切断
可以通过 MRS 信号切断变频器输出。另外，也可选择 MRS 信号的逻辑。
*1 关于 X10 信号的详细内容，请参照第 541 页。
*2 CC-Link 通讯功能内置产品不能进行设定。
关于输出切断 （MRS 信号）
• 在变频器运行中过程中将输出停止 （MRS）信号设为 ON，则将立刻切断变频器输出。
• MRS 信号输入所使用的端子，应通过在 Pr.178 ～ Pr.189 （输入端子功能选择）中设定 “24” 来进行端子功能的分配。
• 分配了 MRS 信号的端子的响应时间在 2ms 以内。
• MRS 信号有以下的使用方法。
MRS 信号的逻辑反转 （Pr.17 ＝ “2”）
•如果Pr.17 ＝ “2、3”，则可将 MRS 信号变更为常闭 （b 触点）输入规格。通过 MRS 信号 OFF （开），切断变频器输出。
Pr. 名称 初始值 设定范围
内容
MRS 输入 X10 输入
*1
17
T720
MRS/X10 端子输入选择 0
0
常开输入
常开输入
1
*2
常闭输入 （b 触点输入规格）
2
常闭输入 （b 触点输入规格）
常开输入
3
*2
常闭输入 （b 触点输入规格）
4
*2
外部端子：常闭输入 （b 触点输
入规格）
通讯：常开输入
常开输入
5
*2
常闭输入 （b 触点输入规格）
ON
ON
MRS信号
时间
输出频率
STF(STR)
信号
电机自由
运行停止
䇮ᇊ٬ 䇮ᇊ٬
ࡍ࿻٬
056
6'
仁ಘ
056
6'
仁ಘ
用途 内容
通过机械制动 （电磁制动等）使电机停止时 机械制动时切断变频器的输出。
为了使变频器无法运行而采取互锁时
如果预先将 MRS 信号设为 ON，即使向变频器输入启动信号，变频器也无法
运行。
使电机自由运行停止时
启动信号为 OFF 时，变频器在设定的减速时间内使电机减速停止，但 MRS
信号为 ON 时，电机自由运行停止。
402
13. （T）多功能输入端子用参数
13.7 变频器输出切断
将通过通讯输入的 MRS 信号的动作与外部端子输入的 MRS 信号的动作设为不同
（Pr.17 ＝ “4、5”）
• Pr.17 ＝ “4、5” 的情况下，外部端子输入的 MRS 信号可以使用常闭 （b 触点）输入，通讯输入的 MRS 信号可以使用常开
输入 （a 触点）。使外部端子的 MRS 信号为 ON 的状态下，利用通讯进行运行较为便利。
设定了 PU 运行互锁 （Pr.79 ＝ “7”）时的动作
• 使用 PU 运行互锁（Pr.79 ＝ “7”）时未对输入端子分配 X12 信号的情况下，MRS 信号可作为 X12 信号的功能使用。MRS 信
号作为 X12 信号的功能使用时，逻辑也会根据 Pr.17 变更。
• 设定了 PU 运行互锁 （Pr.79 ＝ “7”）时的动作如下所述。
NOTE
• 从外部端子输入 MRS 信号时，无论是 PU、外部或网络运行的哪一种模式，都可切断输出。
• MRS 信号从通讯、外部输入均有效，但在将 MRS 信号作为变频器运行许可 （X10）使用时，应务必从外部进行输入。（安全通讯
规格产品、CC-Link 通讯功能内置产品不支持使用变频器运行许可信号。）
• 如果通过 Pr.178 ～ Pr.189 （输入端子功能选择）变更端子分配，则可能导致端子名称和信号内容不同而产生误接线，从而影
响其他功能。应确认各端子的功能后再进行设定。
参照参数
Pr.79 运行模式选择　 第 274 页
Pr.178 ～ Pr.189 ( 输入端子功能选择 )　 第 395 页
外部 MRS 通讯 MRS
Pr.17 设定值
0、1 2、3 4、5
OFF OFF 可运行 输出切断 输出切断
OFF ON 输出切断 输出切断 输出切断
ON OFF 输出切断 输出切断 可运行
ON ON 输出切断 可运行 输出切断
Pr.17 设定值 MRS 分配 X12 分配 MRS 功能 X12 功能
0、1
有 无 PU 运行互锁 （a 触点） －
无有－
PU 运行互锁 （a 触点）
有 有 输出切断 （a 触点）
2～5
有 无 PU 运行互锁 （b 触点） －
无有－
PU 运行互锁 （a 触点）
有 有 输出切断 （b 触点）
