16.4 励磁电流低速倍率

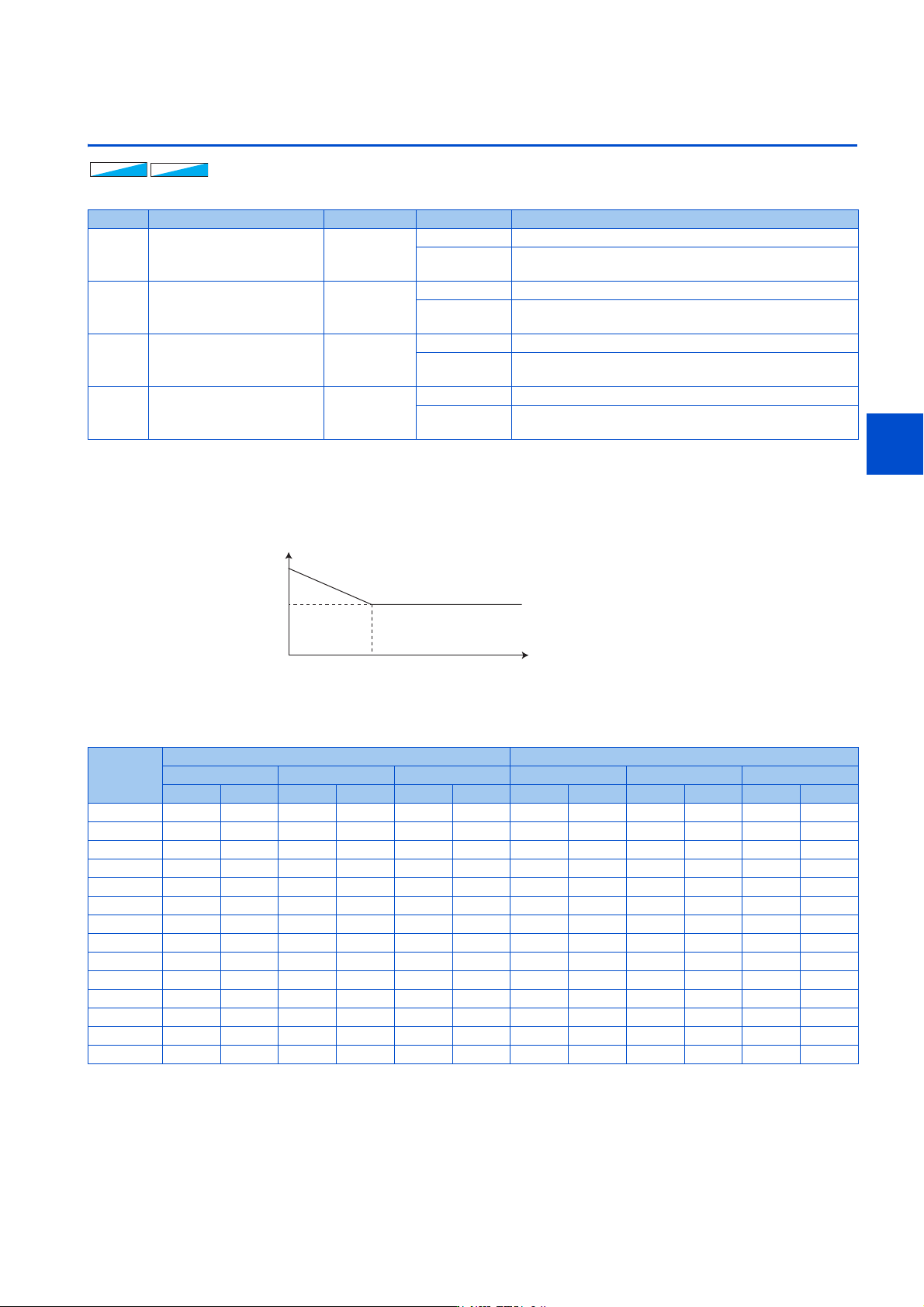

先进磁通矢量控制、实时无传感器矢量控制时，可以调整低速区域的励磁电流倍率。
• 先进磁通矢量控制 / 实时无传感器矢量控制时，可以加强低速区域的励磁以提高转矩。
• 输出频率为 Pr.85 励磁电流转折点设定的频率以下时，进行强励磁处理。通过 Pr.86 励磁电流低速倍率设定 0Hz 时的励磁
电流倍率。通过 Pr.565 第 2 电机励磁电流转折点、Pr.566 第 2 电机励磁电流低速倍率进行使用第 2 电机时 （RT-ON 时）
的设定。
• 使用 SF-PR/SF-HR/SF-HRCA 时 （Pr.71 ＝ “40、43、50、53、70、73）”，Pr.85 或 Pr.86 的设定为 “9999” 的情况下，
按照下述设定动作。
⻷䙐⻷䙐⻷䙐
ᰖՖ᝕ಞᰖՖ᝕ಞᰖՖ᝕ಞ
Pr. 名称 初始值 设定范围 内容
85
G201
励磁电流转折点 9999
0 ～ 400Hz 设定开始进行强励磁处理的频率。
9999
使用 SF-PR/SF-HR/SF-HRCA 时：以既定的频率运行
使用非上述电机时或 575V 等级：以 10Hz 运行
86
G202
励磁电流低速倍率 9999
0 ～ 300% 设定 0Hz 时的励磁电流倍率。
9999
使用 SF-PR/SF-HR/SF-HRCA 时：以既定的倍率运行
使用非上述电机时或 575V 等级：以 130% 运行
565
G301
第 2 电机励磁电流转折点 9999
0 ～ 400Hz 设定 RT 信号 ON 时的励磁电流拐点。
9999
使用 SF-PR/SF-HR/SF-HRCA 时：以既定的频率运行
使用非上述电机时或 575V 等级：以 10Hz 运行
566
G302
第 2 电机励磁电流低速倍率 9999
0 ～ 300% 设定 RT 信号 ON 时的励磁电流低速倍率。
9999
使用 SF-PR/SF-HR/SF-HRCA 时：以既定的倍率运行
使用非上述电机时或 575V 等级：以 130% 运行
࣡⻱⭥⍱ؽ⦷

䗃ࠪ仁⦷
3U
3U
3U
3U
电机容量
（kW）
SF-PR SF-HR
Pr.81 ＝ “2” Pr.81 ＝ “4” Pr.81 ＝ “6” Pr.81 ＝ “2” Pr.81 ＝ “4” Pr.81 ＝ “6”
Pr.85 Pr.86 Pr.85 Pr.86 Pr.85 Pr.86 Pr.85 Pr.86 Pr.85 Pr.86 Pr.85 Pr.86
0.1 10Hz 130% 10Hz 130% 10Hz 130% 10Hz 130% 10Hz 130% 10Hz 130%
0.2 10Hz 130% 10Hz 150% 10Hz 150% 10Hz 130% 10Hz 130% 10Hz 130%
0.4 10Hz 130% 10Hz 130% 10Hz 130% 10Hz 130% 10Hz 130% 10Hz 130%
0.75 20Hz 130% 20Hz 130% 10Hz 130% 10Hz 130% 10Hz 130% 10Hz 130%
1.5 30Hz 140% 10Hz 130% 10Hz 130% 10Hz 130% 10Hz 130% 10Hz 130%
2.2 10Hz 150% 10Hz 130% 20Hz 130% 20Hz 150% 10Hz 130% 10Hz 130%
3.7 30Hz 150% 25Hz 130% 20Hz 130% 30Hz 160% 30Hz 140% 10Hz 130%
5.5 10Hz 150% 10Hz 130% 30Hz 130% 30Hz 140% 30Hz 140% 20Hz 140%
7.5 10Hz 150% 30Hz 118% 30Hz 130% 30Hz 140% 30Hz 140% 30Hz 150%
11 10Hz 150% 20Hz 140% 10Hz 130% 30Hz 140% 10Hz 130% 30Hz 130%
15 10Hz 150% 30Hz 130% 30Hz 130% 20Hz 140% 10Hz 130% 30Hz 130%
18.5 10Hz 150% 30Hz 130% 20Hz 130% 30Hz 150% 30Hz 140% 30Hz 140%
22 30Hz 130% 10Hz 130% 10Hz 130% 30Hz 150% 30Hz 140% 20Hz 140%
30 10Hz 150% 20Hz 130% 10Hz 130% 30Hz 170% 20Hz 150% 20Hz 130%
528
16. （G）控制参数
16.4 励磁电流低速倍率
NOTE
• 实时无传感器矢量控制且在线 L 补偿有效时，在低速区域中电机的转速不稳定，或在零速控制以及强励磁减速控制中发生变频
器过载切断 （E.THT）的情况下，应将 Pr.86 下调至不足 130%。（关于在线 L 补偿，请参照第 439 页。）
电机容量
（kW）
SF-HRCA
Pr.81 ＝ “2” Pr.81 ＝ “4” Pr.81 ＝ “6”
Pr.85 Pr.86 Pr.85 Pr.86 Pr.85 Pr.86
0.1 10Hz 130% 10Hz 130% 10Hz 130%
0.2 10Hz 130% 10Hz 130% 10Hz 130%
0.4 10Hz 130% 10Hz 130% 10Hz 130%
0.75 10Hz 130% 10Hz 130% 10Hz 130%
1.5 10Hz 130% 10Hz 130% 10Hz 130%
2.2 20Hz 150% 10Hz 130% 10Hz 130%
3.7 30Hz 160% 30Hz 140% 10Hz 130%
5.5 30Hz 140% 30Hz 140% 20Hz 140%
7.5 30Hz 140% 30Hz 140% 30Hz 150%
11 30Hz 140% 10Hz 130% 30Hz 130%
15 30Hz 140% 10Hz 130% 30Hz 130%
18.5 30Hz 150% 30Hz 140% 30Hz 140%
22 30Hz 150% 30Hz 140% 20Hz 140%
30 30Hz 150% 20Hz 150% 10Hz 130%
529
16. （G）控制参数
16.5 节能控制
11
12
13
14
15
16
17
18
19
20
16.5 节能控制
即使不进行细微参数设定，变频器也可以自动进行节能控制。
适用于风机、泵等用途。
最佳励磁控制模式 （Pr.60 ＝ “9”）
•设定Pr.60 ＝ “9”，切换到最佳励磁控制模式。
• 作为节能控制方法的最佳励磁控制模式，是通过控制励磁电流来决定输出电压，从而使电机效率达到最大效率的控制方
式。
• V/F 控制、先进磁通矢量控制时有效。
NOTE
• 在相对于变频器容量而言电机容量为极小的情况下，以及 1 台变频器上连接多台电机的情况下，最佳励磁控制模式的节能效果
会不佳。
• 选择最佳励磁控制模式时，减速时间可能比设定值长。此外，与恒转矩负载特性相比容易产生过电压异常，应将减速时间设定
得稍长一些。
• 加速时，在电机不稳定的情况下，应延长加速时间。
• 为了控制输出电压，最佳励磁控制模式下输出电流会有微小的增大。
9)9)9)
⻷䙐⻷䙐⻷䙐
Pr. 名称 初始值 设定范围 内容
60
G030
节能控制选择 0
0 常规运行模式
9 最佳励磁控制模式
