14. （C）电机常数参数
14.7 在线 L 补偿
NOTE
•无法在Pr.463 第 2 电机自动调谐设定 / 状态中设定 “131”。
•设定了Pr.11 直流制动动作时间＝“0”或Pr.12 直流制动动作电压＝ “0” 的情况下，变频器将以 Pr.11、Pr.12 的初始值
进行离线自动调谐。
•如果在Pr.71 中选错 “ 星形接线 ” 和 “ 三角形接线 ”，则无法正常进行实时无传感器矢量控制。
• 使用 400V 等级 0.1kW 的三菱电机齿轮电机 （GM-[]）时，仅可以设定 Pr.71 ＝ “1803” 进行离线自动调谐。
励磁电流补偿点的设定 （Pr.221、Pr.223、Pr.225、Pr.227）
•与Pr.221、Pr.223、Pr.225、Pr.227 的顺序无关，均可设定励磁电流补偿点 1 ～ 4。（无需使 Pr.221 ＜ Pr.225。）变频器
会自动以从小到大的顺序排列励磁电流补偿点 1 ～ 4 的设定值。
• 无法在 Pr.221、Pr.223、Pr.225、Pr.227 中设定 100%。
•在Pr.221、Pr.223、Pr.225、Pr.227 中无法设定重复的值。

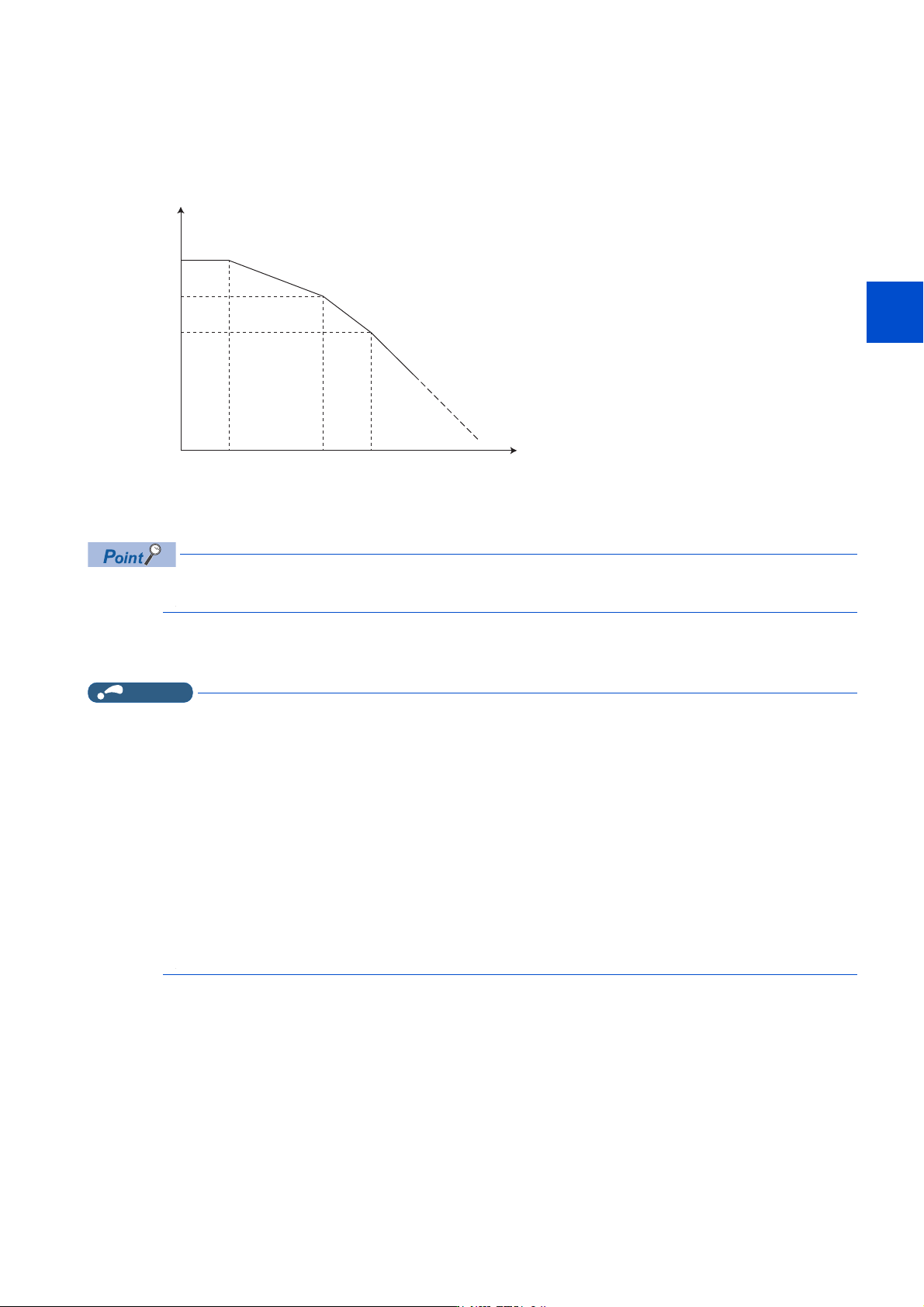

• 设定为 Pr.221 ＜ Pr.223 ＜ Pr.225 ＜ Pr.227 时的设定示例
• 设定为 Pr.225 ＜ Pr.223 ＜ Pr.221 ＜ Pr.227 时的设定示例
3U
3U
3U
电感补偿率（%）
最小值
3U
3U
3U
100%
3U
100%
3U
励磁电流指令（%）
200%
3U 3U
3U
3U
3U
电感补偿率（%）
最小值
3U
3U
3U100%
3U
100%
3U
励磁电流指令（%）200%3U 3U
443
14. （C）电机常数参数
14.7 在线 L 补偿
11
12
13
14
15
16
17
18
19
20

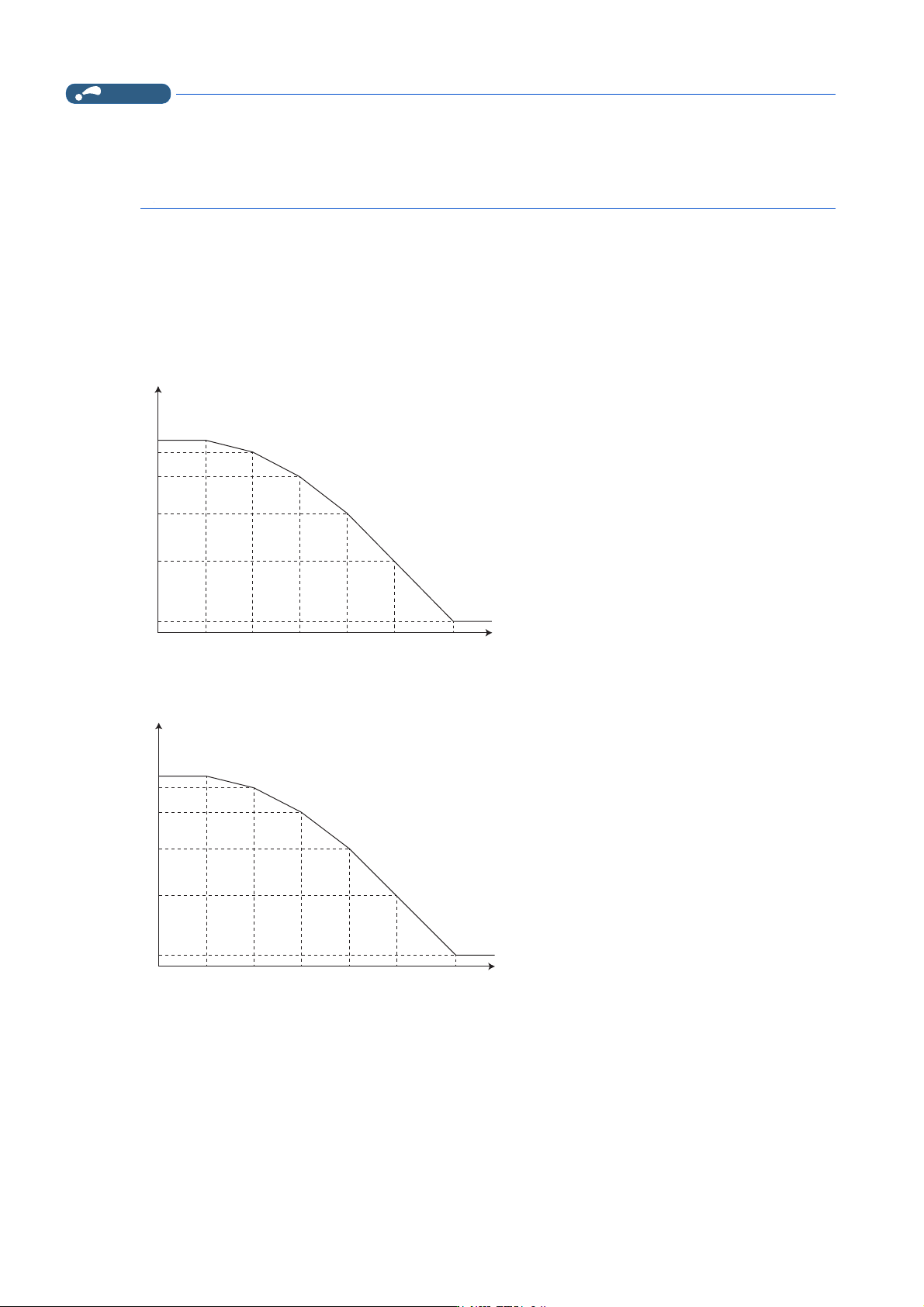

电感补偿率的设定 （Pr.222、Pr.224、Pr.226、Pr.228）
• 可通过离线自动调谐自动设定电感补偿率 1 ～ 4。
•在Pr.222、Pr.224、Pr.226、Pr.228 中设定了 “9999” 的点无效。
•将Pr.224、Pr.228 设定为 “9999” 时的设定示例
执行调谐
• 执行调谐前，应通过操作面板、参数模块的监视显示确认处于可以执行调谐的状态。在不能执行调谐的状态下将启动指令设为
ON，电机将会启动。
• PU 运行时，应按下操作面板的 [RUN] 键或参数模块的 [FWD]/[REV] 键。
外部运行时，应将启动指令 （STF 信号或 STR 信号）设为 ON。开始调谐。
NOTE
• 在输入了 MRS 信号等未满足变频器启动条件的情况下，不进行离线自动调谐。
• 在调谐过程中想要强制结束调谐时，通过 MRS、RES 信号、PU 的 [STOP/RESET] 键的任意一种输入即可结束。
（将启动信号 （STF 信号或 STR 信号）设为 OFF 也可结束。）
• 关于离线自动调谐中的输入输出信号，仅下述信号有效。（初始值）
输入端子＜有效信号＞ MRS、RES、STF、STR、S1、S2
输出端子 RUN、FU、FM、AM、ABC、SO
• 端子 FM、AM 选择了转速、输出频率的情况下，从端子 FM、AM 中分 15 个等级输出离线自动调谐的进展状态。（标准规格产品）
• 请勿在进行离线自动调谐的过程中对第 2 功能选择 （RT）信号进行 ON/OFF 切换。否则将无法正确进行自动调谐。
• 预备励磁动作中执行了离线自动调谐 （Pr.96 自动调谐设定 / 状态≠ “0”）时，预备励磁将变为无效。
• 在电机旋转的状态下进行离线自动调谐 （Pr.96 自动调谐设定 / 状态＝ “131”），电机将旋转，应注意避免危险。
• 如果开始调谐则变频器运行中 （RUN）信号将变为 ON，在顺控程序设计为通过 RUN 信号解除机械制动器的情况下，特别需要加
以注意。
• 在进行离线自动调谐时，应在接通变频器的主电路电源 （R/L1、S/L2、T/L3）后输入运行指令。
• Pr.79 运行模式选择＝ “7” 时，应将 PU 运行外部互锁 （X12）信号设为 ON 后，在 PU 运行模式下进行调谐。
3U
3U
⭥ᝏ㺕گ⦷˄˅
3U
3U
3U
࣡⻱⭥⍱ᤷԔ˄˅3U
444
14. （C）电机常数参数
14.7 在线 L 补偿
• 进行调谐的状况 （Pr.96 设定值）会显示在操作面板上。
• 参考：离线自动调谐时间 （初始设定时）
• 离线自动调谐结束后，进行 PU 运行时应按下 PU 的 [STOP/RESET] 键。进行外部运行时应将启动信号 （STF 信号或 STR 信
号）设为 OFF。
通过进行该操作，离线自动调谐将被解除，操作面板的监视显示将恢复为正常显示。
（不执行该操作则无法进行以下运行。）
NOTE
• 进行一次离线自动调谐所测得的电机常数将作为参数被存储，数据将保持至再次进行离线自动调谐。但是，实施参数全部清除
后，调谐数据将被清除。
• 如果在调谐完成后变更了 Pr.71，则电机常数将发生变化。例如，通过 Pr.71 ＝ “0” 进行了调谐后设定了 Pr.71 ＝“3”时，
调谐数据无效。要使用调谐数据时，应重新设定 Pr.71 ＝“0”。
• 离线自动调谐如果异常结束 （参照下表），则电机常数将不会被设定。应进行变频器的复位后，重新进行调谐操作。
• 在调谐过程中通过 [STOP/RESET] 键或将启动信号 （STF 信号或 STR 信号）设为 OFF，强制结束了调谐时，离线自动调谐将
无法正常结束。（电机常数未被设定。）
应进行变频器的复位后，重新进行调谐操作。
• 电机的额定电源规格为 200/220V（400/440V）60Hz 时，调谐结束后，应将 Pr.9 电子过热保护设定为额定电流值的 1.1 倍。
• 在使用 PTC 热敏电阻或带有 KLIXON 等温度检测器的电机并进行电机过热保护时，应设定 Pr.9 ＝ “0” （基于变频器的电
机过热保护无效）。

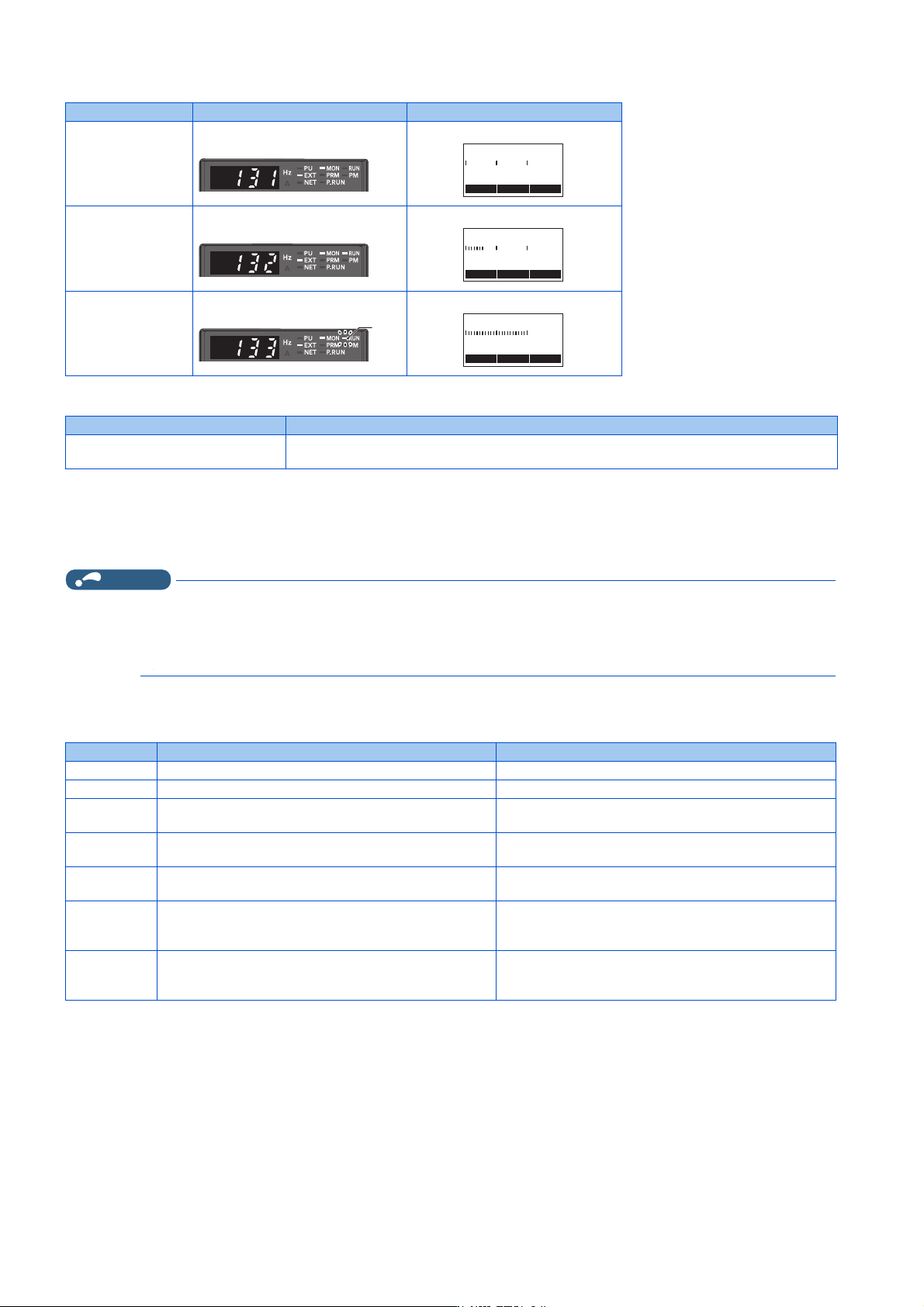

调谐状况 操作面板显示 液晶操作面板 （FR-LU08）显示
(1) 设定
(2) 调谐中
(3) 正常结束
AutoTune 12:34
TUNE
131
--- STOP PU
PREV NEXT
AutoTune 12:34
TUNE
132
STF FWD PU
PREV NEXT
䰚⛱
AutoTune 12:34
TUNE
Completed
133
STF STOP PU
PREV NEXT
离线自动调谐设定 时间
旋转模式 （包含磁饱和 L 调谐）
（Pr.96 ＝ “131”）
最大约 140s
错误显示 错误原因 处理方法
8强制结束 设定Pr.96 ＝ “131” 重新进行修改
9 变频器保护功能起动 重新修改设定
91 电流限制 （失速防止）功能已经起动
延长加减速时间
设定 Pr.156 失速防止动作选择＝“1”
92 整流器输出电压为额定值的 75%
确认电源电压的变动
确认 Pr.83 电机额定电压的设定
93
计算错误
忘记连接电机
确认 Pr.83、Pr.84 的设定
确认电机的接线并重新修改设定值
94
旋转调谐频率设定错误
（调谐时的频率指令超过上限频率设定值或为跳变频率区域
的情况下）
确认 Pr.1 上限频率、Pr.31 ～ Pr.36 频率跳变的设定。
95
磁饱和 L 调谐错误
（励磁电流在 20s 以内未到达目标值。）
卸除负载，仅设为惯性负载后重新操作。
缩小励磁电流补偿点的范围，重新对励磁电流补偿点 1 ～ 4
进行平均分配的设定后，再重新操作。
