Aufstellen und Inbetriebnahme
Einsatz und Anordnung
PCB Barcode LP-Barcode 23
3 Aufstellen und Inbetriebnahme
3.1 Einsatz und Anordnung
Die LP-Barcodeleser werden in einem Einbaurahmen außen am Maschinenständer der Leiterplatten-
transport-Eingabeseite angebracht.
Beim Einfachtransport können bis zu zwei LP-Barcodeleser nachgerüstet werden. Diese können jeweils
die Ober- und Unterseite der Leiterplatten einscannen.
Beim Doppeltransport können bis zu vier LP-Barcodeleser nachgerüstet werden. Diese können jeweils
die Ober- und Unterseite der Leiterplatten an beiden Transportspuren lesen.
3.2 Einbau der LP-Barcodeleser
Jeder LP-Barcodeleser wird in einen Halterahmen eingesetzt, der am Einschubrahmen angebracht wird.
Für den 1D-Barcodeleser gibt es folgende Einbaumöglichkeiten im Halterahmen:
▪ quer zur Transportrichtung "3.2.2.2 1D-LP-Barcodeleser quer zur Transportrichtung einbauen" [ ➙
26]
▪ längs zur Transportrichtung links "3.2.2.3.1 Längs zur Transportrichtung links" [ ➙ 27]
▪ längs zur Transportrichtung rechts "3.2.2.3.2 Längs zur Transportrichtung rechts" [ ➙ 30]
Für den 2D-Barcodeleser gibt es folgende Einbaumöglichkeiten im Halterahmen:
▪ längs zur Transportrichtung links "3.2.3.3.1 Längs zur Transportrichtung links" [ ➙ 34]
▪ längs zur Transportrichtung rechts "3.2.3.3.2 Längs zur Transportrichtung rechts" [ ➙ 37]
Die Wahl der Einbauposition hängt von der Position des Barcodes auf der Leiterplatte und eventuell vor-
handenen Störkanten auf der Leiterplatte ab. Grundsätzlich empfiehlt es sich, den Barcodeleser auf der
dem Barcode gegenüberliegenden Seite anzubringen.
HINWEIS
Verschiedene Transportversionen
Die Vorgehensweise ist an den verschiedenen Transportversionen grundsätzlich gleich. Auf
Unterschiede wird explizit hingewiesen.
VORSICHT
Transportversion beachten
► Je nach Version des Transports kommen unterschiedliche Zeiger zum Einsatz.
Verwenden Sie an V1-Transporten den langen Zeiger [03073262-xx].
Verwenden Sie an V2-Transporten den kurzen Zeiger [03095905-xx].
► Die Position des Lineals ist am Beispiel eines V1-Transports dargestellt.
An V2-Transporten weicht die Position des Lineals von den Bildern ab.
► Siehe auch "3.2.8 Lineal einbauen" [ ➙ 60]
HINWEIS
Kombination verschiedener Lesertypen nicht möglich
1D- und 2D-Leser können an einer Maschine nicht kombiniert werden.
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser Einbaupositionen in der Halterung
24 PCB Barcode LP-Barcode
3.2.1 Einbaupositionen in der Halterung

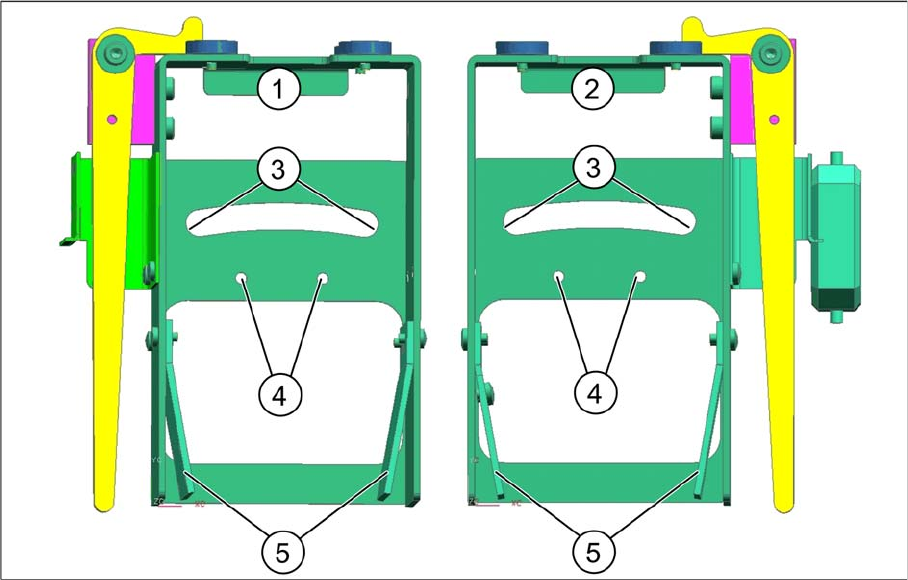

Die verschiedenen Einbaupositionen für 1D- und 2D-LP-Barcodeleser (BC-Leser) in der Halterung wer-
den, wie in der Abbildung gezeigt, realisiert.
Legende
1 Halterung BC-Leser komplett gespiegelt
[03078730-xx]
2 Halterung BC-Leser komplett [03077716-xx]
3 Kulisse mit Montageposition für Befestigungs-
winkel und Klemmstück BC-Leser rechts /
links
4 Montageposition BC-Leser quer (nur 1D)
5 Parkpositionen für nicht verwendete BC-Hal-
tebleche
