Aufstellen und Inbetriebnahme
Konfigurierung der LP-Barcodeleser 1D-LP-Barcodeleser
68 PCB Barcode LP-Barcode

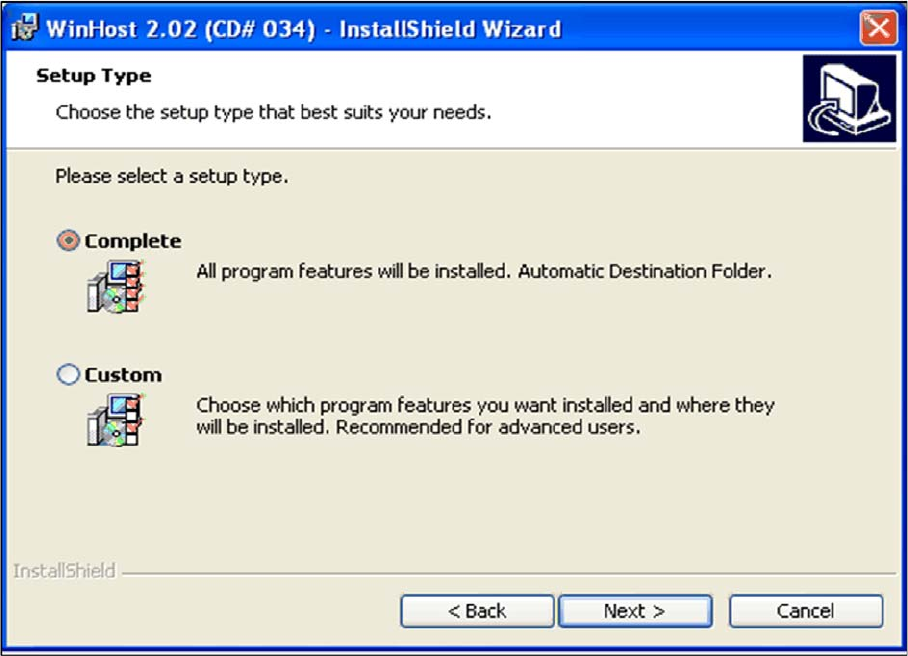

Dialog Setup Type
► Klicken Sie Complete an, um die Software im Standardinstallationsverzeichnis zu installieren und
bestätigen Sie mit Next>.
► Klicken Sie Custom an, um die Software in einem selbst gewählten Verzeichnis zu installieren und
bestätigen Sie mit Next>.
Geben Sie im folgenden Dialog das gewünschte Installationsverzeichnis und bestätigen Sie mit
Next>.
Die Installation wird gestartet.
Aufstellen und Inbetriebnahme
1D-LP-Barcodeleser Konfigurierung der LP-Barcodeleser
PCB Barcode LP-Barcode 69

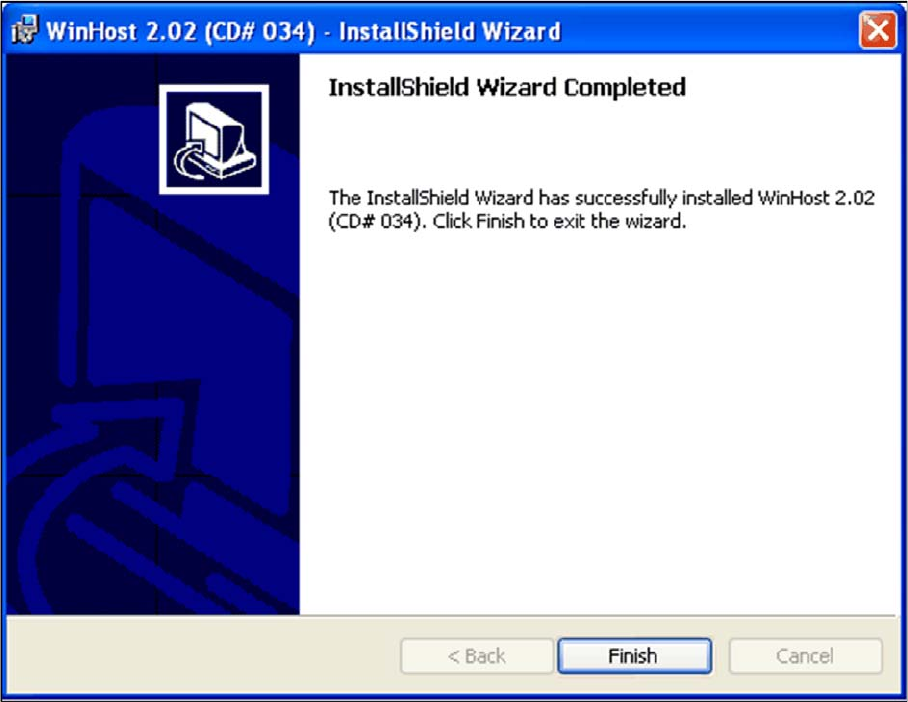

Dialog InstallShield Wizard Completed
Nach erfolgreicher Installation wird der Dialog InstallShield Wizard Completed angezeigt.
► Schließen Sie die Installation mit Finish ab.
Auf dem Desktop wird ein WinHost-Icon angelegt und eine Readme-Datei wird angezeigt.
► Schließen Sie die Readme-Datei.
► Schließen Sie das Fenster WinHost 2.02 mit Exit.
Aufstellen und Inbetriebnahme
Konfigurierung der LP-Barcodeleser 1D-LP-Barcodeleser
70 PCB Barcode LP-Barcode
Barcodeleser-Software konfigurieren

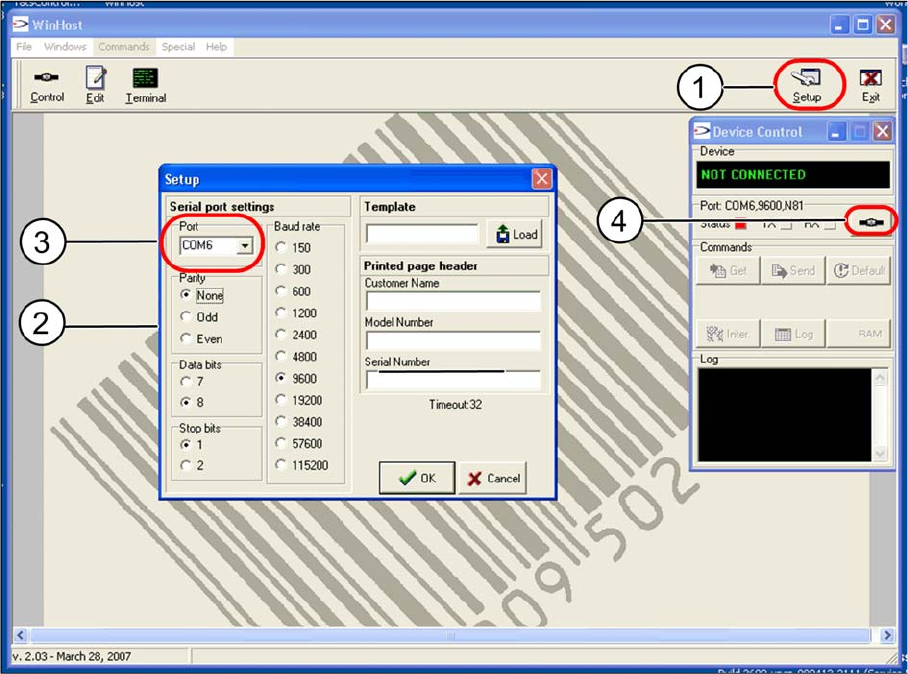

WinHost-Konfigurationsprogramm
► Doppelklicken Sie auf das WinHost-Icon auf dem Desktop.
Das WinHost-Konfigurationsprogramm wird aufgerufen.
► Klicken Sie auf den Button Setup (1).
Der Setup-Dialog wird aufgerufen (2).
► Wählen Sie unter Serial port settings in der Auswahlliste Port (3) den virtuellen COM-Port für den zu
konfigurierenden Barcodeleser (im Beispiel COM6 für den Barcodeleser an Transportspur 1, Unter-
seite).
► Übernehmen Sie für die übrigen Port-Einstellungen unverändert die aktivierten Vorgabewerte.
► Bestätigen Sie die Einstellungen mit OK.
► Bestätigen Sie die Abfrage Update device control mit Yes.
► Klicken Sie im Dialog Device Control auf den Button Connect to device (4).
