Aufstellen und Inbetriebnahme 2D-LP-Codeleser einbauen Einbau der LP-Barcodeleser PCB Barcode LP-Barcode 33 Objektiveinstellung überprüfen 3.2.3.2 2D-LP-Barcodeleser auf Halteblech befestigen Im Lieferu mfang sind folgen…
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser 2D-LP-Codeleser einbauen
32 PCB Barcode LP-Barcode
3.2.2.4 1D-LP-Barcodeleser - Laserwarnhinweis aufkleben
Kleben Sie die mitgelieferten Warnaufkleber W216 "Laserklasse 2" Artikel-Nr. 03009347-01 entspre-
chend an Halterung und Maschine auf. Pro Barcodeleser werden zwei Aufkleber mitgeliefert.
► Kleben Sie einen Warnaufkleber neben dem Hauptschalter auf.
► Kleben Sie einen Warnaufkleber von außen mittig auf der Abdeckung über dem Eingabeband auf.
Fahren Sie fort mit dem Abschnitt "3.2.4 Kabelsatz verlegen" [ ➙ 40]
3.2.3 2D-LP-Codeleser einbauen
3.2.3.1 2D-LP-Barcodeleser - Bestandteile
► Packen Sie den 2D-Barcodeleser aus.
Warnaufkleber innen in der Maschine
► Kleben Sie weitere Warnaufkleber in der Maschine
selbst auf die Deckel der Transportsteuerung auf.
2D-Barcodeleser - Bestandteile
Legende
1. Bohrungen für Befestigung der Isolierplatte
2. 2D-Barcodeleser
3. Kunststoffschrauben
4. Isolierschrauben
Aufstellen und Inbetriebnahme
2D-LP-Codeleser einbauen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 33
Objektiveinstellung überprüfen
3.2.3.2 2D-LP-Barcodeleser auf Halteblech befestigen
Im Lieferumfang sind folgende Haltebleche enthalten:
▪ 1D BC-Halteblech rechts u. links [03084154-xx]
▪ 2D BC-Halteblech links [03083915-xx]
▪ 2D BC-Halteblech rechts [03084153-xx]
Verwenden Sie je nach erforderlicher Einbauposition das 2D BC-Halteblech links [03083915-xx] oder
2D BC-Halteblech rechts [03084153-xx].
Nicht verwendete Haltebleche werden in der Halterung befestigt, damit sie nicht verloren gehen (siehe
Position 5 in "3.2.1 Einbaupositionen in der Halterung" [ ➙ 24]).
Objektiveinstellung 65
► Prüfen Sie ob die Entfernungseinstellung des Objek-
tivs auf 65 steht.
Barcodeleser auf Halteblech befestigen - Beispiel rechts
Legende
1. 2D BC-Halteblech rechts [0308953-xx]
2. 2D-Barcodeleser
3. Isolierplatte
4. Befestigungsschrauben
► Legen Sie die Isolierplatte (3) zwischen den 2D-Bar-
codeleser (2) und das Halteblech (1).
► Verschrauben Sie die drei Teile mit Hilfe der vier Iso-
lierschrauben (4) aus dem Lieferumfang.
► Die Befestigung auf dem Halteblech links funktioniert
genauso.
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser 2D-LP-Codeleser einbauen
34 PCB Barcode LP-Barcode
3.2.3.3 2D-LP-Barcodeleser längs zur Transportrichtung einbauen
Längs zur Transportrichtung links
Barcodeleser links in Befestigungswinkel einbauen

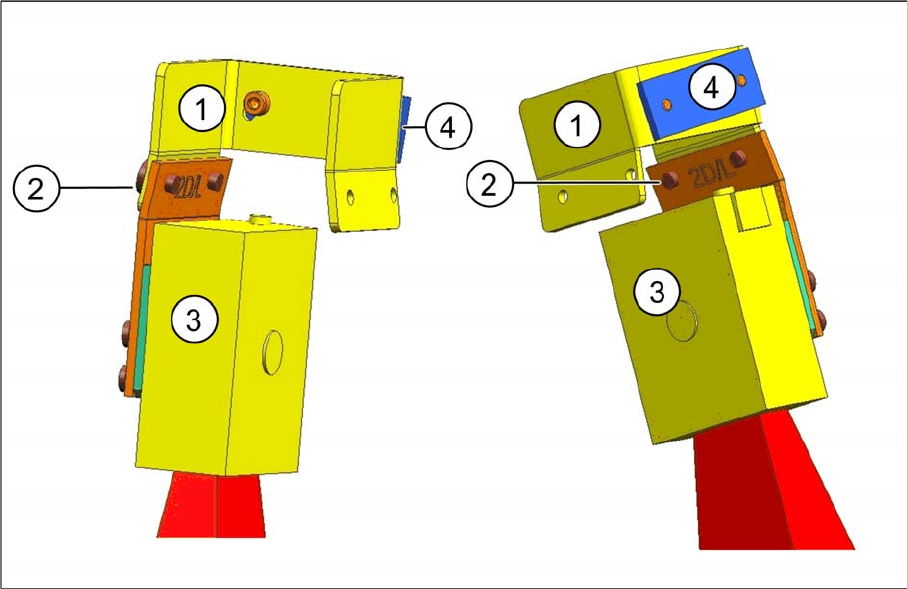

Barcodeleser links in Befestigungswinkel einbauen - zwei Ansichten
Legende
► Befestigen Sie das Halteblech mit dem Barcodeleser (3) an der linken Seite des Befestigungswin-
kels (1). Setzen Sie dabei die Schrauben (2) von außen ein.
1 Befestigungswinkel [03084155-xx] 2 Zwei Schrauben [03007733-xx]
3 Halteblech mit Barcodeleser 4 Klemmstück [03071701-xx]
