Aufstellen und Inbetriebnahme Einbau der LP-Barcodeleser Barcodeleser an die SIPLACE SX anschl ieß en 52 PCB Barcode LP-Barcode 3.2.7 Barcodeleser an die SIPLACE SX anschließen Kabelschelle am Maschinenständ er ► Ziehen …
Aufstellen und Inbetriebnahme
Einbaurahmen einsetzen und befestigen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 51
► Setzen Sie dazu die Schubstange an (1) und ziehen Sie die Abdeckung vorsichtig heraus
Der Einbauplatz ist nun zugänglich.
► Ziehen Sie die Schubstange von der Abdeckung ab und stecken Sie diese am Einbaurahmen ein.
► Setzen Sie den Einbaurahmen in die Führungsschienen (2) und schieben Sie ihn mit Hilfe der
Schubstange vorsichtig in den Einbauplatz (3 bis 5).
Achten Sie beim Einschieben darauf, dass die Halterungen der Zeiger (3a) den Lack nicht zerkrat-
zen (ggf. müssen die Halterungen weiter hereingeschraubt werden).
► Entfernen Sie die Schubstange und bewahren Sie diese für eine eventuelle Wiederverwendung auf.
Einbaurahmen im Maschinenständer befestigen
Einbauplatz am Maschinenständer und Befestigungspositionen von innen
► Fixieren Sie den Einbaurahmen von innen mit zwei M6-Schrauben an den Positionen 1 und 2.
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser Barcodeleser an die SIPLACE SX anschließen
52 PCB Barcode LP-Barcode
3.2.7 Barcodeleser an die SIPLACE SX anschließen
Kabelschelle am Maschinenständer
► Ziehen Sie die Barcodeleser-Kabel in den Maschineninnenraum und fixieren Sie diese mit der Ka-
belschelle (1) am Maschinenständer.
► Entfernen Sie die Plastiktüte.
► Verlegen Sie die Kabel durch die Aussparung am Gehäuse (2) zur Transportsteuerung.
Aufstellen und Inbetriebnahme
Barcodeleser an die SIPLACE SX anschließen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 53
3.2.7.1 1D-LP-Barcodeleser anschließen

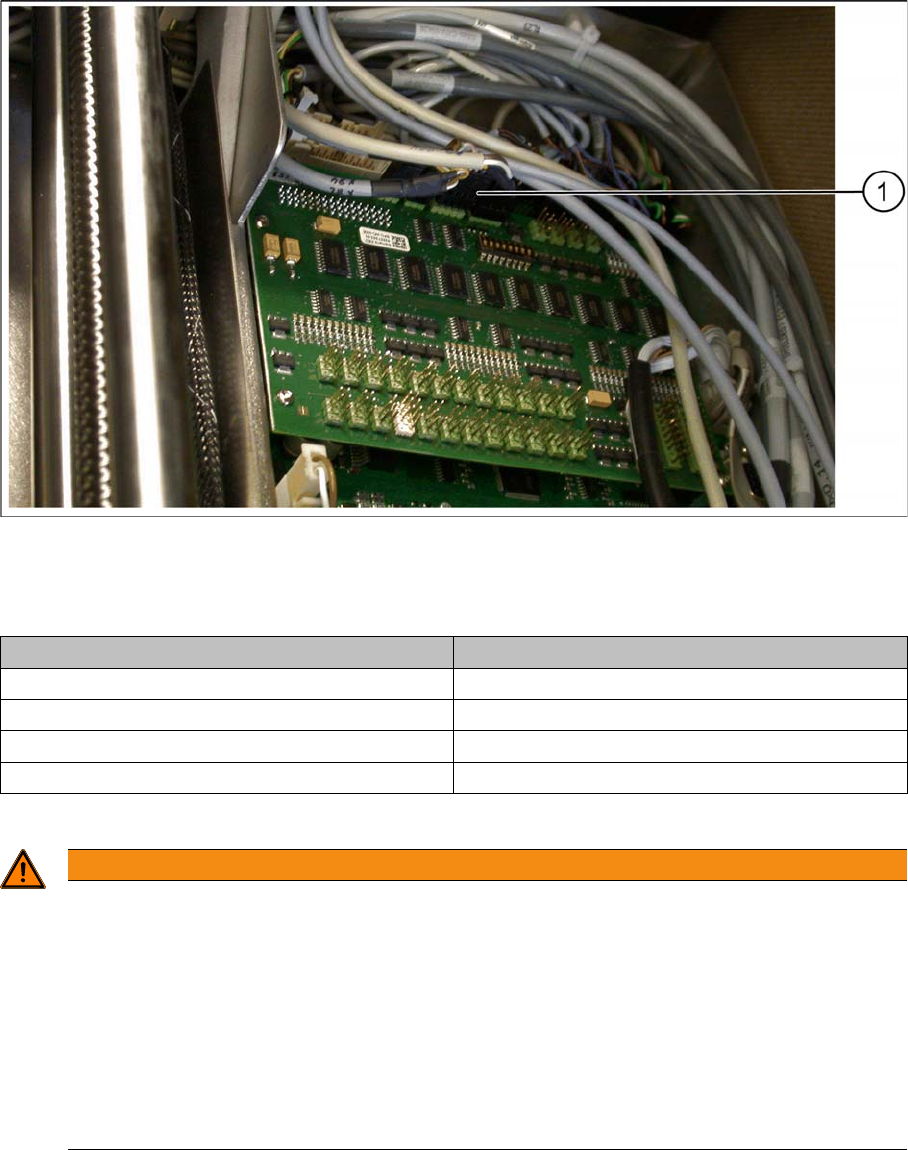

Optionsplatine an Transportspur 1 mit angeschlossenen Barcodeleser-Kabeln
► Schließen Sie jeden Barcodeleser entsprechend dem Verkabelungsplan an der Optionsplatine (1)
an:
Sie können zusätzlich auch die Abbildung auf der Innenseite der TSP-Abdeckung zu Hilfe nehmen.
Transportspur Anschlüsse auf entsprechender Optionsplatine
Transportspur 1 oben X82 an X82 und X84 an X84
Transportspur 2 oben X82 an X82 und X84 an X84
Transportspur 1 unten X81 an X81 und X83 an X83
Transportspur 2 unten X81 an X81 und X83 an X83
WARNUNG
Handhabung der Kabel
Kabel dürfen nur im stromlosen Zustand der Maschine gesteckt oder gezogen werden.
Der Transportsteuerung wird über eine Codierung am Stecker mitgeteilt dass ein Leser an der
jeweiligen Einbauposition verwendet werden soll. Fehlt der Leser, so kommt es zu einer Feh-
lermeldung.
► Achten Sie unbedingt darauf, dass Barcodeleserkabel nur dann an der Optionsplatine an-
geschlossen sein dürfen, wenn auch der dazugehörige Barcodeleser eingebaut ist.
► Achten Sie unbedingt darauf, dass die Kabel nicht in den Verfahrbereich der Maschine ge-
langen können.
