Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser Kabelsatz verlegen
44 PCB Barcode LP-Barcode
Halterung an TSP 2 oben - Kabel verlegen
► Verlegen Sie die Kabel an der Aufnahme für die Hal-
terung wie in den Abbildungen (1 bis 5) dargestellt.
► Führen Sie die Kabel zwischen Aufnahme für die Hal-
terung und Führungsschienen und fixieren Sie diese.
► Fixieren Sie die Kabel mit zwei Kabelbindern and der
Aufnahme für die Halterung, so dass die Halterung
beim Einsetzen plan auf die Magnete aufsetzt.
► Schneiden Sie überstehenden Kabelbinder ab. Die
Kabel bzw. Kabelbinder dürfen nicht über die Aufnah-
me hinausragen, da ansonsten der Einbaurahmen
nicht in den Rucksack geschoben werden kann.
Aufstellen und Inbetriebnahme
Kabelsatz verlegen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 45
Halterung an TSP 2 unten - Kabel verlegen
► Verlegen Sie die Kabel an der Aufnahme für die Hal-
terung wie in den Abbildungen (1 bis 3) dargestellt.
► Führen Sie die Kabel zwischen Aufnahme für die Hal-
terung und Führungsschienen und fixieren Sie diese.
► Fixieren Sie die Kabel mit zwei Kabelbindern and der
Aufnahme für die Halterung, so dass die Halterung
beim Einsetzen plan auf die Magnete aufsetzt.
► Schneiden Sie überstehenden Kabelbinder ab. Die
Kabel bzw. Kabelbinder dürfen nicht über die Aufnah-
me hinausragen, da ansonsten der Einbaurahmen
nicht in den Rucksack geschoben werden kann.
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser Kabelsatz verlegen
46 PCB Barcode LP-Barcode
Halterung in den Einbaurahmen einsetzen
► Überprüfen Sie, ob sich die Halterung mit dem Leser in die Aufnahme am Einbaurahmen setzen
lässt und ob sich die Stecker miteinander verbinden lassen. Setzen Sie die Halterung mit dem Leser
an der gewünschten Position im Einbaurahmen ein.
Die Halterung wird durch die Magnete am Einbaurahmen fixiert.

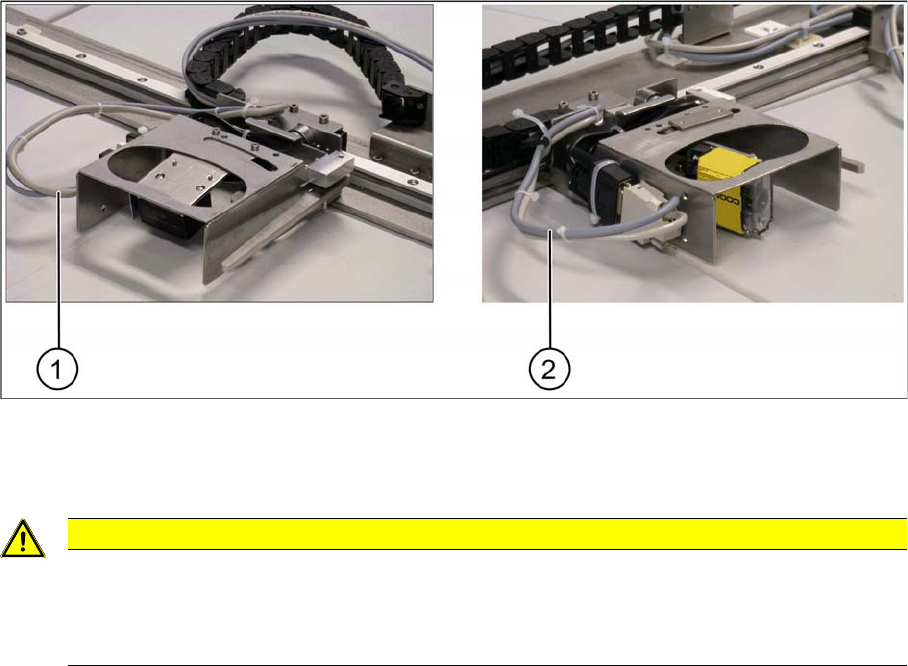

Kabelschleife - Beispiel 1D-Barcodeleser in Querrichtung und 2D-Barcodeleser
► Schließen Sie den SUB-D-Stecker des entsprechenden Kabelsatzes am SUB-D-Stecker des Bar-
codelesers an.
VORSICHT
Kabelsätze nicht vertauschen
Achten Sie darauf, dass Sie den richtigen Kabelsatz verwenden. Kabelsätze für 1D- und 2D-
Barcodeleser dürfen auf keinen Fall vertauscht werden (z. B beim Umrüsten). Achten Sie beim
1D-Barcodeleser darauf, dass der Zwischenadapter (Gender Changer) aufgesetzt ist.
