Aufstellen und Inbetriebnahme Einbau der LP-Barcodeleser 2D-LP-Codeleser einbauen 34 PCB Barcode LP-Barcode 3.2.3.3 2D-LP-Barcodeleser längs zur Transportrichtung einbauen Längs zur Transportrichtung links Barcodeleser l…
Aufstellen und Inbetriebnahme
2D-LP-Codeleser einbauen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 33
Objektiveinstellung überprüfen
3.2.3.2 2D-LP-Barcodeleser auf Halteblech befestigen
Im Lieferumfang sind folgende Haltebleche enthalten:
▪ 1D BC-Halteblech rechts u. links [03084154-xx]
▪ 2D BC-Halteblech links [03083915-xx]
▪ 2D BC-Halteblech rechts [03084153-xx]
Verwenden Sie je nach erforderlicher Einbauposition das 2D BC-Halteblech links [03083915-xx] oder
2D BC-Halteblech rechts [03084153-xx].
Nicht verwendete Haltebleche werden in der Halterung befestigt, damit sie nicht verloren gehen (siehe
Position 5 in "3.2.1 Einbaupositionen in der Halterung" [ ➙ 24]).
Objektiveinstellung 65
► Prüfen Sie ob die Entfernungseinstellung des Objek-
tivs auf 65 steht.
Barcodeleser auf Halteblech befestigen - Beispiel rechts
Legende
1. 2D BC-Halteblech rechts [0308953-xx]
2. 2D-Barcodeleser
3. Isolierplatte
4. Befestigungsschrauben
► Legen Sie die Isolierplatte (3) zwischen den 2D-Bar-
codeleser (2) und das Halteblech (1).
► Verschrauben Sie die drei Teile mit Hilfe der vier Iso-
lierschrauben (4) aus dem Lieferumfang.
► Die Befestigung auf dem Halteblech links funktioniert
genauso.
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser 2D-LP-Codeleser einbauen
34 PCB Barcode LP-Barcode
3.2.3.3 2D-LP-Barcodeleser längs zur Transportrichtung einbauen
Längs zur Transportrichtung links
Barcodeleser links in Befestigungswinkel einbauen
Barcodeleser links in Befestigungswinkel einbauen - zwei Ansichten
Legende
► Befestigen Sie das Halteblech mit dem Barcodeleser (3) an der linken Seite des Befestigungswin-
kels (1). Setzen Sie dabei die Schrauben (2) von außen ein.
1 Befestigungswinkel [03084155-xx] 2 Zwei Schrauben [03007733-xx]
3 Halteblech mit Barcodeleser 4 Klemmstück [03071701-xx]
Aufstellen und Inbetriebnahme
2D-LP-Codeleser einbauen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 35
Befestigungswinkel in Halterung einbauen

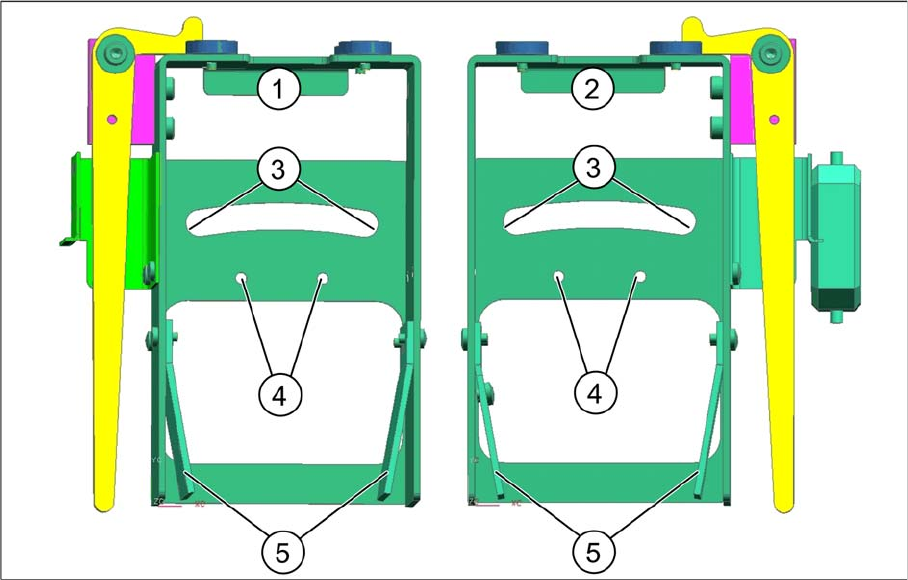

Einbaupositionen in Halterung
Legende
► Setzen Sie den Befestigungswinkel von oben auf die Kulisse (3) und das bogenförmige Klemmstück
von unten dagegen und verschrauben sie beide von oben miteinander.
Durch Verschieben des Befestigungswinkels in der Kulisse kann ein Winkel von ca. 5° bis 15° ein-
gestellt werden. Bei Fixierung des Winkels in der Mitte der Kulisse (3) werden ca. 10° erreicht.
► Befestigen Sie nicht verwendete BC-Haltebleche an den Positionen (5).
1 Halterung BC-Leser komplett gespiegelt
[03078730-xx]
2 Halterung BC-Leser komplett [03083937-xx]
3 Kulisse mit Montageposition für Befestigungs-
winkel und Klemmstück BC-Leser rechts /
links
4 Montageposition BC-Leser quer (nur 1D)
5 Parkpositionen für nicht verwendete BC-Halte-
bleche
