Aufstellen und Inbetriebnahme Konfigurierung der LP-Barcodeleser 1D-LP-Barcodeleser 72 PCB Barcode LP-Barcode Dialog Edit Configuration – Registerkarte Main Int. Dialog Edit Configura tion – Registerkarte Main Int. In de…
Aufstellen und Inbetriebnahme
1D-LP-Barcodeleser Konfigurierung der LP-Barcodeleser
PCB Barcode LP-Barcode 71
Dialog Device Control - angeschlossener Barcodeleser gefunden
► Bestätigen Sie die folgende Informationsmeldung mit OK (1).
► Klicken Sie auf den Button Connect to device (2).
Der Dialog Edit Configuration wird angezeigt.
Die dargestellten Einträge in den einzelnen Registerkarten werden automatisch vom Barcodeleser ein-
gelesen und im Dialog Device Control wird der Status Configuration received angezeigt.
Aufstellen und Inbetriebnahme
Konfigurierung der LP-Barcodeleser 1D-LP-Barcodeleser
72 PCB Barcode LP-Barcode
Dialog Edit Configuration – Registerkarte Main Int.
Dialog Edit Configuration – Registerkarte Main Int.
In der Registerkarte Main Int werden die Parameter für die MAIN-Schnittstelle eingestellt, über die der
Barcodeleser mit der Transportsteuerung verbunden ist (zur Übertragung der gelesenen Code-Daten).
► Übernehmen Sie die im Screenshot dargestellten Werte (1).
Aufstellen und Inbetriebnahme
1D-LP-Barcodeleser Konfigurierung der LP-Barcodeleser
PCB Barcode LP-Barcode 73

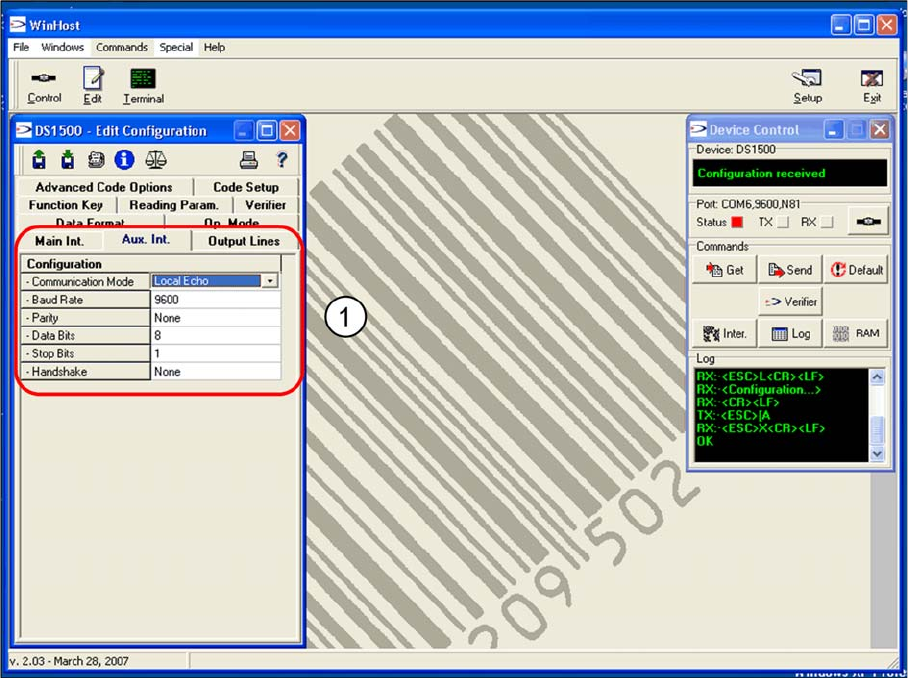

Dialog Edit Configuration – Registerkarte Aux Int.
Dialog Edit Configuration - Registerkarte Aux Int.
In der Registerkarte Aux. Int werden die Parameter für die AUX-Schnittstelle (RS232) eingestellt, über
die WinHost mit dem Barcodeleser verbunden ist, um den Barcodeleser einzurichten.
► Übernehmen Sie die im Screenshot dargestellten Werte (1).
