Aufstellen und Inbetriebnahme
2D-LP-Barcodeleser Konfigurierung der LP-Barcodeleser
PCB Barcode LP-Barcode 91
Sollte das Lesen des Codes aufgrund einer Spiegelung an der LP-Oberfläche nicht möglich sein, kann
der Neigungswinkel des Lesers im Halter variiert werden.
Unterhalb des Bildes wird der an die Transportsteuerung übermittelte Datenstring angezeigt.
Es besteht die Möglichkeit, durch Klicken auf Train code den Leser fest auf die aktuell vorliegende Code-
art einzustellen. Dadurch wird die maximale Zuverlässigkeit im Betrieb erreicht. Der Button schaltet dann
auf Untrain code um.
Falls sich auf einer Leiterplatte mehrere unterschiedliche Codes befinden, kann über Train code der
gewünschte Code selektiert werden. Die anderen Codearten werden dann ignoriert und nicht gelesen.
Wenn wieder eine andere Codeart gelesen werden soll, müssen Sie diese Festlegung zuerst durch Kli-
cken auf Untrain code aufheben.
Einstellungen speichern
Einstellungen speichern
► Speichern Sie die Einstellungen permanent auf dem Barcodeleser unter System --> Save Settings.
Weitere Informationen entnehmen Sie bitte der Hilfe, die rechts angezeigt werden kann.
Aufstellen und Inbetriebnahme
Konfigurierung der LP-Barcodeleser 2D-LP-Barcodeleser
92 PCB Barcode LP-Barcode
Barcodeleser auf Leiterplatte einstellen
Das Einstellen der Barcodeleser auf der Leiterplatte ist notwendig bei der Erstinstallation und vor jedem
Produktwechsel.
Y-Maß an der Leiterplatte ermitteln
Legende
1. Feste Transportseite = rechts
2. Feste Transportseite = links
Der Barcodeleser muss in Y-Richtung auf die Position des Codes auf der Leiterplatte eingestellt werden.
Dazu befinden sich Einstellskalen an den Barcodeleser-Führungsschienen.
► Ermitteln Sie das Y-Maß an der Leiterplatte, d. h. die Mitte des Codes zum Leiterplattenrand der fes-
ten Transportseite.
► Stellen Sie das ermittelte Y-Maß mit Hilfe des Zeigers am Maßstab-Lineal ein. Die erforderliche Ge-
nauigkeit beträgt ca. +/- 2 mm.
Aufstellen und Inbetriebnahme
Maschinenkonfiguration in der Stationssoftware anpassen Konfigurierung der LP-Barcodeleser
PCB Barcode LP-Barcode 93
3.3.3 Maschinenkonfiguration in der Stationssoftware anpassen
Nach der Installation der Konfigurierung der entsprechenden Lesersoftware, müssen Sie die Maschi-
nenkonfiguration in der Stationssoftware entsprechend anpassen.
► Wechseln Sie in die Stationssoftware.
► Wählen Sie in der Ansicht Service die Funktion Conveyor configuration aus.

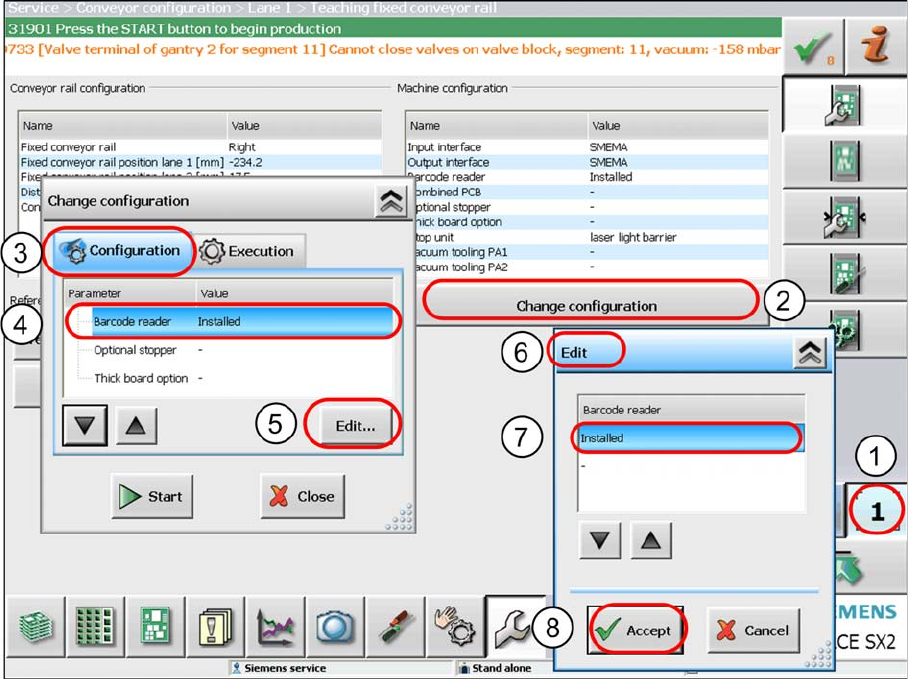

Maschinenkonfiguration anpassen
► Wählen Sie die Transportspur aus (1), an der der Barcodeleser installiert wurde, und wählen
Siedann Change configuration (2)aus.
Der Dialog Change configuration (3) wird angezeigt.
► Markieren Sie die Zeile Barcode reader installed (4) und klicken Sie auf Edit (5).
Der Dialog Edit (6) wird angezeigt.
► Markieren Sie die Zeile Installed (7) und bestätigen Sie mit Accept (8).
Der neue Barcodeleser ist nun der Stationssoftware bekannt gemacht.
