Aufstellen und Inbetriebnahme Einbau der LP-Barcodeleser 1D-LP-Barcodeleser einbauen 30 PCB Barcode LP-Barcode Längs zur Transportrichtung rechts Barcodeleser rechts in Befestigungswinkel einbauen Barcodeleser rechts in …
Aufstellen und Inbetriebnahme
1D-LP-Barcodeleser einbauen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 29
1D-Barcodeleser längs der Transportrichtung links eingebaut
Legende
► Wickeln Sie das Kabel auf und fixieren Sie es (siehe "3.2.3.4 Kabel aufwickeln und fixieren" [ ➙ 40]).
1 Befestigungswinkel 2 2D BC-Halteblech rechts
3 Barcodeleser mit Abdeckwinkel 4 1D BC-Halteblech links und rechts
5 2D BC-Halteblech links 6 Position für den Stecker
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser 1D-LP-Barcodeleser einbauen
30 PCB Barcode LP-Barcode
Längs zur Transportrichtung rechts
Barcodeleser rechts in Befestigungswinkel einbauen
Barcodeleser rechts in Befestigungswinkel einbauen - zwei Ansichten
Legende
► Befestigen Sie das Halteblech mit dem Barcodeleser (3) an der rechten Seite des Befestigungswin-
kels (1). Setzen Sie dabei die Schrauben (2) von außen ein.
1 Befestigungswinkel [03084155-xx] 2 Zwei Schrauben [03007733-xx]
3 Halteblech mit Barcodeleser 4 Klemmstück [03071701-xx]
Aufstellen und Inbetriebnahme
1D-LP-Barcodeleser einbauen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 31
Befestigungswinkel in Halterung einbauen

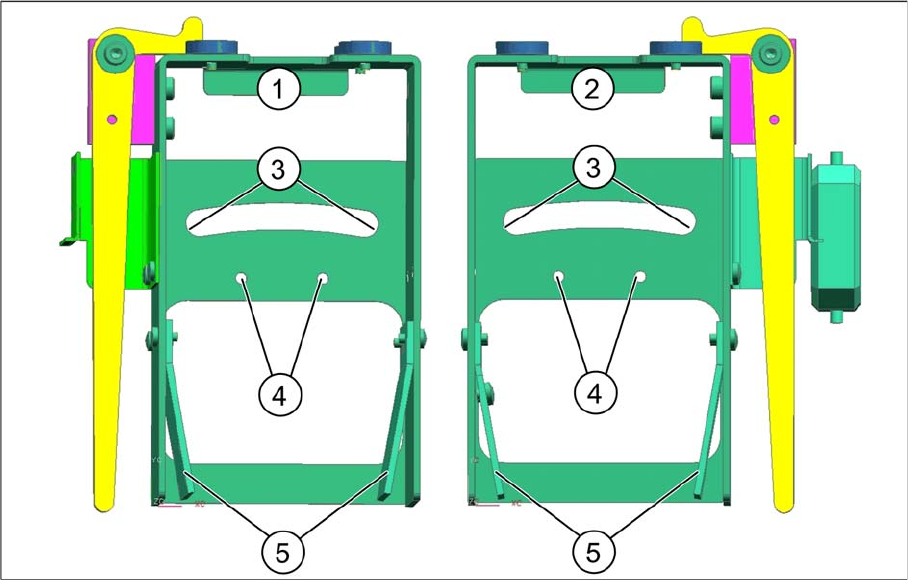

Einbaupositionen in Halterung
Legende
► Setzen Sie den Befestigungswinkel von oben auf die Kulisse (3) und das bogenförmige Klemmstück
von unten dagegen und verschrauben sie beide von oben miteinander.
Durch Verschieben des Befestigungswinkels in der Kulisse kann ein Winkel von ca. 5° bis 15° ein-
gestellt werden. Bei Fixierung des Winkels in der Mitte der Kulisse (3) werden ca. 10° erreicht.
► Befestigen Sie nicht verwendete BC-Haltebleche an den Positionen (5).
► Wickeln Sie das Kabel auf und fixieren Sie es (siehe "3.2.3.4 Kabel aufwickeln und fixieren" [ ➙ 40]).
Sehen Sie dazu auch...
3.2.2.3.1 Längs zur Transportrichtung links [ ➙ 27]
1 Halterung BC-Leser komplett gespiegelt
[03078730-xx]
2 Halterung BC-Leser komplett [03083937-xx]
3 Kulisse mit Montageposition für Befestigungs-
winkel und Klemmstück BC-Leser rechts /
links
4 Montageposition BC-Leser quer
5 Parkpositionen für nicht verwendete BC-Halte-
bleche
