Aufstellen und Inbetriebnahme 1D-LP-Barcodeleser Konfigurierun g der LP-Barcodeleser PCB Barcode LP-Barcode 75 Dialog Edit Configuration – Registerkarte Op-Mode Dialog Edit Configura ti on - Registerkarte Op-Mode In der …
Aufstellen und Inbetriebnahme
Konfigurierung der LP-Barcodeleser 1D-LP-Barcodeleser
74 PCB Barcode LP-Barcode
Dialog Edit Configuration – Registerkarte Data Format
Dialog Edit Configuration - Registerkarte Data Format
In der Registerkarte Data Format wird der Aufbau des Datenstrings festgelegt.
► Übernehmen Sie die im Screenshot dargestellten Werte (1).
Aufstellen und Inbetriebnahme
1D-LP-Barcodeleser Konfigurierung der LP-Barcodeleser
PCB Barcode LP-Barcode 75
Dialog Edit Configuration – Registerkarte Op-Mode
Dialog Edit Configuration - Registerkarte Op-Mode
In der Registerkarte Op-Mode
► Übernehmen Sie die im Screenshot dargestellten Werte (1).
Aufstellen und Inbetriebnahme
Konfigurierung der LP-Barcodeleser 1D-LP-Barcodeleser
76 PCB Barcode LP-Barcode

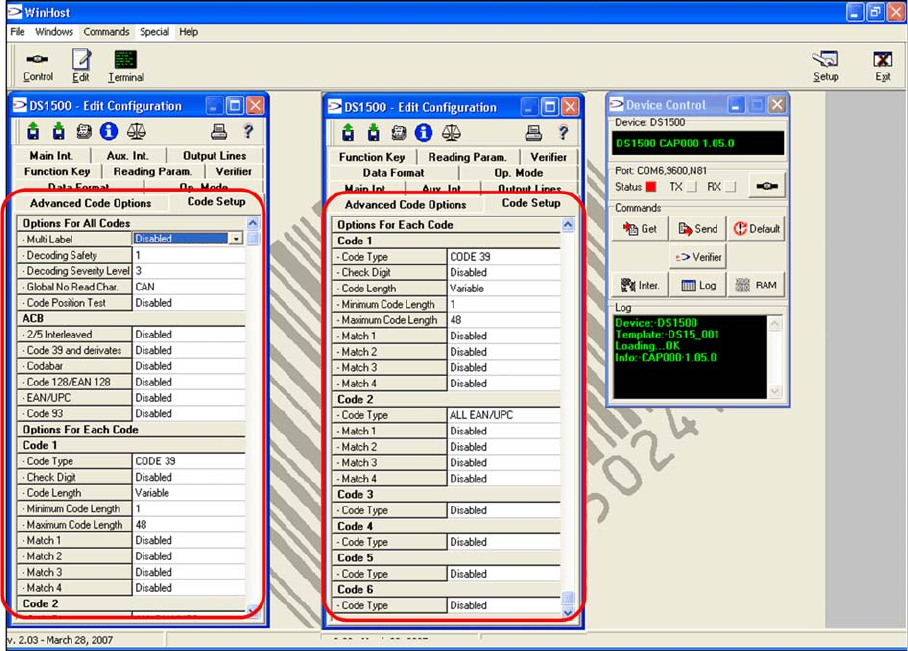

Dialog Edit Configuration – Registerkarte Code Setup
Dialog Edit Configuration - Registerkarte Code Setup.
In der Registerkarte Code Setup werden die Einstellungen für den vom Kunden verwendeten Barcode
vorgenommen.
Hier können Sie verschiedene Codetypen freischalten. Nur hier freigegebene Typen werden vom Bar-
codeleser ausgewertet. Häufig verwendet sind Code 128, Code 39, 2/5 interleaved.
Options for all codes:
Multi-Label (d.h. mehrere Codes werden pro Lesedurchgang, also pro Leiterplatte, ausgewertet sofern
vorhanden)
Options for each Code:
Es wird für jeden zu lesenden Codetyp der Block Code 1, Code 2 etc. ausgefüllt.
► Klicken Sie auf den Eintrag rechts von Code Type.
Eine Auswahlliste wird aufgeklappt.
► Wählen Sie den gewünschten Code aus. In den folgenden Zeilen können Sie bei Bedarf weitere
codespezifische Einstellungen vornehmen.
► Übernehmen Sie die im Screenshot dargestellten Werte (1).
Konfigurationsdaten an den Barcodeleser übertragen
Wenn Konfigurationseinstellungen geändert werden, müssen diese wieder auf den Barcodeleser
zurückgeschrieben werden.
► Klicken Sie im Dialog Device Control auf den Button RAM.
Der Button schaltet in EEPROM um.
► Klicken Sie auf Send, um die Daten an den Barcodeleser zu übertragen.
Nach einigen Sekunden erscheint Configuration sent in der oberen Ausgabezeile des Dialogs.
