Aufstellen und Inbetriebnahme Einbau der LP-Barcodeleser Kabelsatz verlegen 44 PCB Barcode LP-Barcode Halterung an TSP 2 oben - Kabel verlegen ► Verlegen Sie die Kabel an der Aufna hme für die Hal - terung wie in den Abb…
Aufstellen und Inbetriebnahme
Kabelsatz verlegen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 43
Halterung an TSP 1 oben - Kabel verlegen
Halterung an TSP 1 unten - Kabel verlegen
► Verlegen Sie die Kabel an der Aufnahme für die Hal-
terung wie in den Abbildungen (1 bis 6) dargestellt.
► Führen Sie die Kabel zwischen Aufnahme für die Hal-
terung und Führungsschienen und fixieren Sie diese.
► Fixieren Sie die Kabel mit zwei Kabelbindern and der
Aufnahme für die Halterung, so dass die Halterung
beim Einsetzen plan auf die Magnete aufsetzt.
► Schneiden Sie überstehenden Kabelbinder ab. Die
Kabel bzw. Kabelbinder dürfen nicht über die Aufnah-
me hinausragen, da ansonsten der Einbaurahmen
nicht in den Rucksack geschoben werden kann.

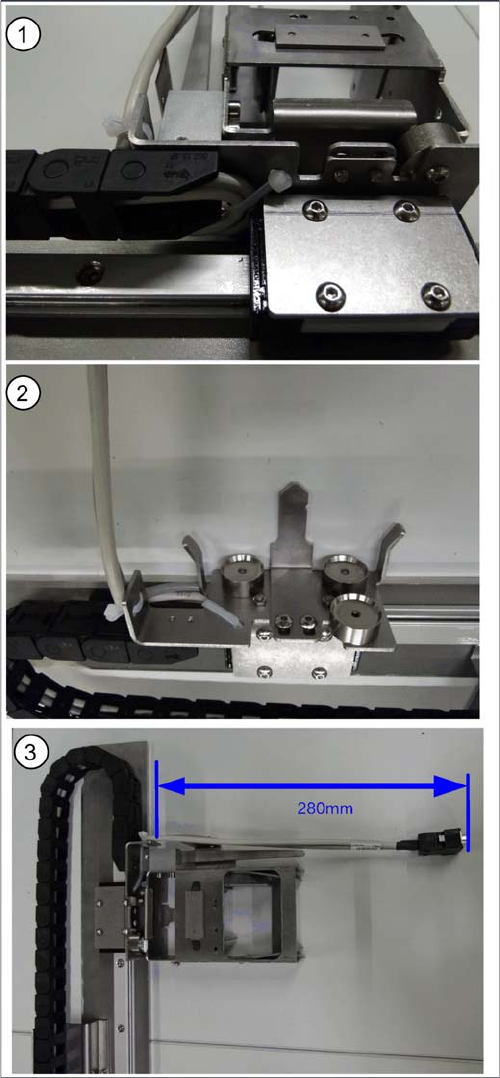

► Verlegen Sie die Kabel an der Aufnahme für die Hal-
terung wie in den Abbildungen (1 bis 3) dargestellt.
► Führen Sie die Kabel zwischen Aufnahme für die Hal-
terung und Führungsschienen und fixieren Sie diese.
► Fixieren Sie die Kabel mit zwei Kabelbindern and der
Aufnahme für die Halterung, so dass die Halterung
beim Einsetzen plan auf die Magnete aufsetzt.
► Schneiden Sie überstehenden Kabelbinder ab. Die
Kabel bzw. Kabelbinder dürfen nicht über die Aufnah-
me hinausragen, da ansonsten der Einbaurahmen
nicht in den Rucksack geschoben werden kann.
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser Kabelsatz verlegen
44 PCB Barcode LP-Barcode
Halterung an TSP 2 oben - Kabel verlegen
► Verlegen Sie die Kabel an der Aufnahme für die Hal-
terung wie in den Abbildungen (1 bis 5) dargestellt.
► Führen Sie die Kabel zwischen Aufnahme für die Hal-
terung und Führungsschienen und fixieren Sie diese.
► Fixieren Sie die Kabel mit zwei Kabelbindern and der
Aufnahme für die Halterung, so dass die Halterung
beim Einsetzen plan auf die Magnete aufsetzt.
► Schneiden Sie überstehenden Kabelbinder ab. Die
Kabel bzw. Kabelbinder dürfen nicht über die Aufnah-
me hinausragen, da ansonsten der Einbaurahmen
nicht in den Rucksack geschoben werden kann.
Aufstellen und Inbetriebnahme
Kabelsatz verlegen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 45
Halterung an TSP 2 unten - Kabel verlegen
► Verlegen Sie die Kabel an der Aufnahme für die Hal-
terung wie in den Abbildungen (1 bis 3) dargestellt.
► Führen Sie die Kabel zwischen Aufnahme für die Hal-
terung und Führungsschienen und fixieren Sie diese.
► Fixieren Sie die Kabel mit zwei Kabelbindern and der
Aufnahme für die Halterung, so dass die Halterung
beim Einsetzen plan auf die Magnete aufsetzt.
► Schneiden Sie überstehenden Kabelbinder ab. Die
Kabel bzw. Kabelbinder dürfen nicht über die Aufnah-
me hinausragen, da ansonsten der Einbaurahmen
nicht in den Rucksack geschoben werden kann.
