Aufstellen und Inbetriebnahme
Kabelsatz verlegen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 41
3.2.4.1 Halterungen im Einbaurahmen
3.2.4.2 Kabellänge zum SUB-D-Stecker einzeichnen
3.2.4.3 Kabelsatz einlegen und verlegen
Für die zu verwendenden Kabel pro Barcodelesertyp und Transportspur siehe "3.2.4 Kabelsatz verle-
gen" [ ➙ 40].

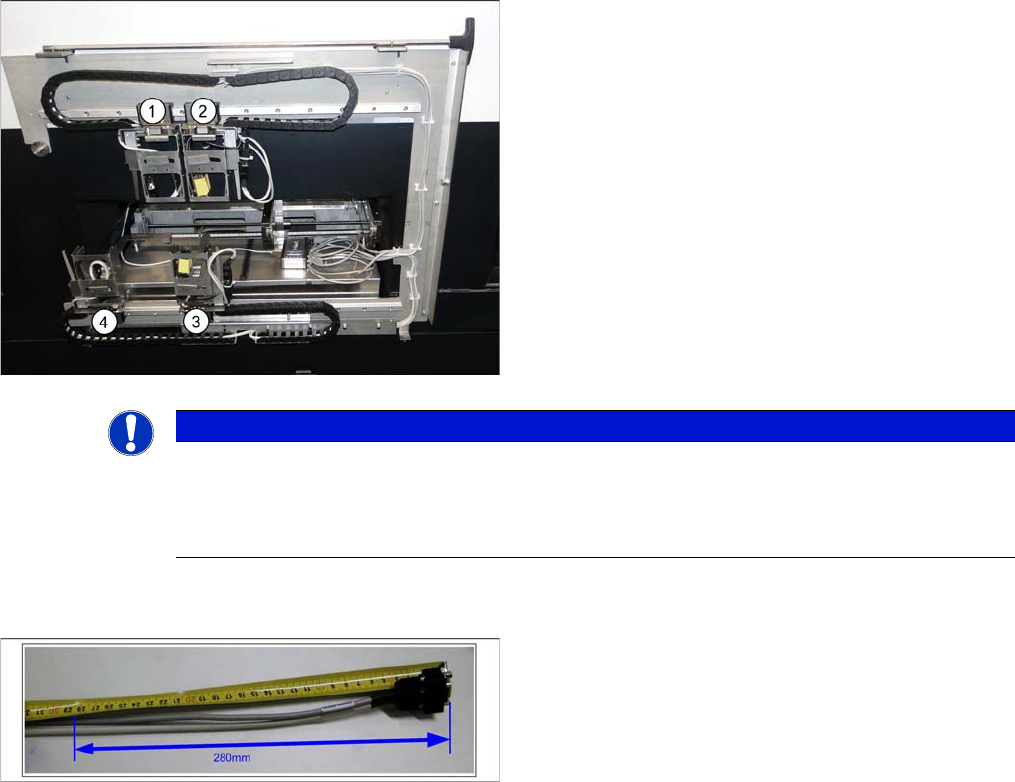

Legende
1. Transportspur 2 oben
2. Transportspur 1 oben
3. Transportspur 1 unten
4. Transportspur 2 unten
► Überprüfen Sie die Anzahl der Kettenglieder und
kürzen Sie jeweils auf 25 Kettenglieder pro Trans-
portspur.
Die Barcode-Halterungen müssen über den gesamten
Bereich frei verschiebbar sein. Die Schleppketten dürfen
weder auf Zug belastet noch gestaucht werden.
HINWEIS
Endanschlag
Stellen Sie vor dem Einbau des Einbaurahmens an der Maschine sicher, dass jeweils am Ende
der Führungsschiene eine Schraube mit Scheibe als Endanschlag montiert ist. ansonsten
könnten die Führungswagen von der Schiene rutschen.
► Markieren Sie die Kabel 280 mm vom SUB-D-Ste-
cker. Diese Länge ist nötig für die Strecke vom Aus-
tritt aus dem Halterahmen bis zum Anschluss am LP-
Barcode (siehe auch die Fotos zum Verlegen der Ka-
bel an den verschiedenen Transportspuren).
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser Kabelsatz verlegen
42 PCB Barcode LP-Barcode
Kabelsatz in Schleppkette einlegen - Beispiel
Sehen Sie dazu auch...
3.2.4 Kabelsatz verlegen [ ➙ 40]

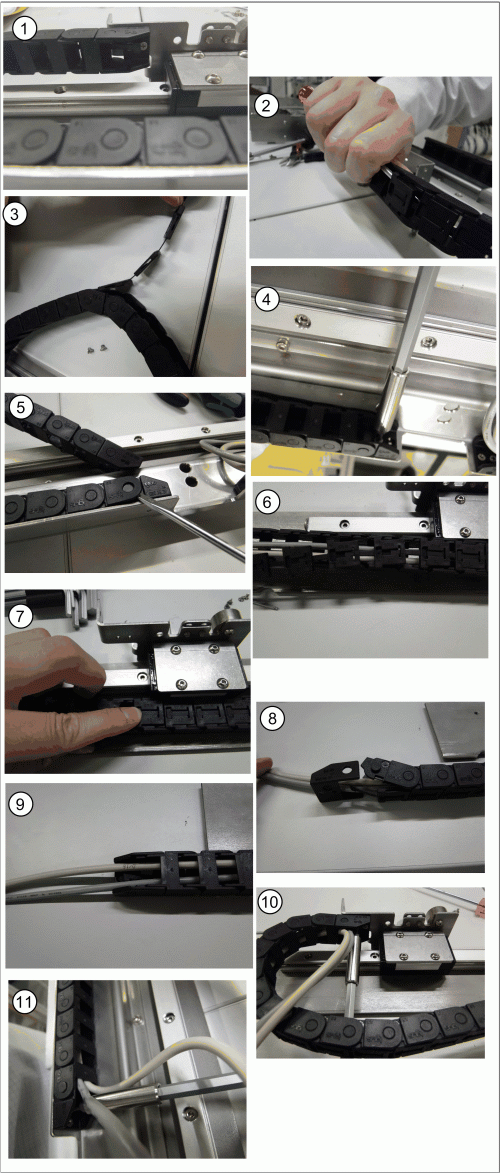

Kabelsatzsatz in Schleppkette einlegen - Leser an Trans-
portspur 2 unten
► Lösen Sie die Schleppkette von der Aufnahme LP-
Barcode (1).
► Lösen Sie die Verschlussclips an der Kabelschlepp-
kette indem Sie mit einem Schraubendreher am ers-
ten Kettenglied leicht und einen Clip fahren und
diesen heraushebeln (2).
► Ziehen anschließend die anderen Verschlussclips
von den Kettengliedern (3).
► Lösen Sie die Schleppkette von der Halterung der
LP-Barcode Montageplatte (4).
► Hebeln Sie das Endstück der Schleppkette durch
leichtes Aufspreizen ab (5).
► Legen Sie die Kabel in die Schleppkette (6).
► Setzen Sie die Verschlussklipps mit leichtem Druck
wieder auf die Schleppkette, so das diese spürbar
einrasten. Achten Sie dabei auf die Orientierung der
Schleppkette (7).
► Setzen Sie Sie das Endstück der Schleppkette durch
leichtes Aufspreizen wieder ein (8 und 9).
► Befestigen Sie das Kettenende wieder an der Auf-
nahme LP-Barcode (10).
► Befestigen Sie die Schleppkette wieder an der Halte-
rung der LP-Barcode Montageplatte (11).
Aufstellen und Inbetriebnahme
Kabelsatz verlegen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 43

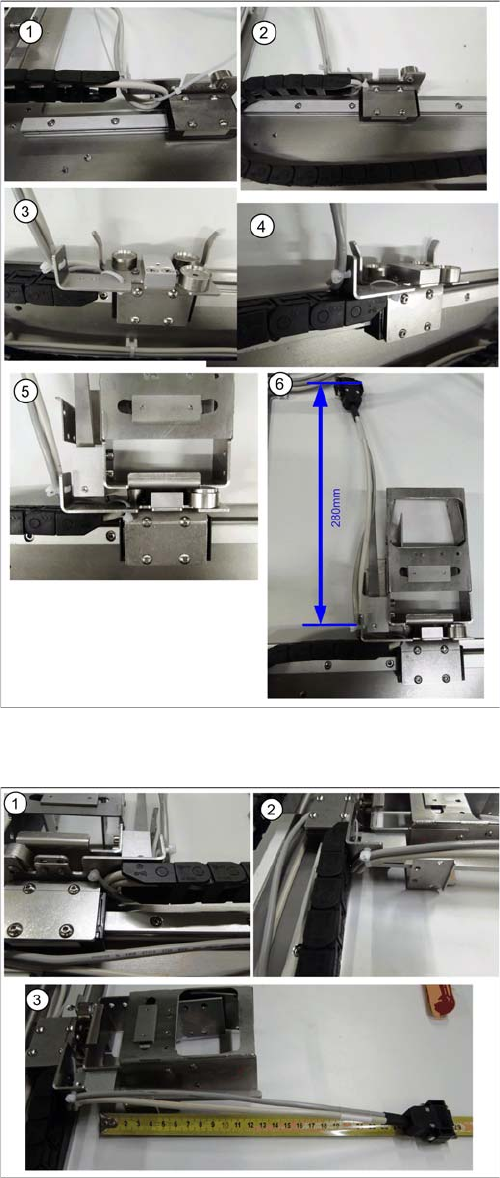

Halterung an TSP 1 oben - Kabel verlegen
Halterung an TSP 1 unten - Kabel verlegen
► Verlegen Sie die Kabel an der Aufnahme für die Hal-
terung wie in den Abbildungen (1 bis 6) dargestellt.
► Führen Sie die Kabel zwischen Aufnahme für die Hal-
terung und Führungsschienen und fixieren Sie diese.
► Fixieren Sie die Kabel mit zwei Kabelbindern and der
Aufnahme für die Halterung, so dass die Halterung
beim Einsetzen plan auf die Magnete aufsetzt.
► Schneiden Sie überstehenden Kabelbinder ab. Die
Kabel bzw. Kabelbinder dürfen nicht über die Aufnah-
me hinausragen, da ansonsten der Einbaurahmen
nicht in den Rucksack geschoben werden kann.
► Verlegen Sie die Kabel an der Aufnahme für die Hal-
terung wie in den Abbildungen (1 bis 3) dargestellt.
► Führen Sie die Kabel zwischen Aufnahme für die Hal-
terung und Führungsschienen und fixieren Sie diese.
► Fixieren Sie die Kabel mit zwei Kabelbindern and der
Aufnahme für die Halterung, so dass die Halterung
beim Einsetzen plan auf die Magnete aufsetzt.
► Schneiden Sie überstehenden Kabelbinder ab. Die
Kabel bzw. Kabelbinder dürfen nicht über die Aufnah-
me hinausragen, da ansonsten der Einbaurahmen
nicht in den Rucksack geschoben werden kann.
