Aufstellen und Inbetriebnahme Konfigurierung der LP-Barcodeleser 1D-LP-Barcodeleser 78 PCB Barcode LP-Barcode Barcodeleser auf Leiterplatte einstellen Das Einstellen der Barcodeleser auf der Leiterplatte ist notwen dig b…
Aufstellen und Inbetriebnahme
1D-LP-Barcodeleser Konfigurierung der LP-Barcodeleser
PCB Barcode LP-Barcode 77
Konfigurationsdaten speichern und übertragen
Konfigurationsdaten speichern und übertragen
Sie können die Konfigurationsdaten eines Barcodelesers in einer Datei speichern und diese an weitere
angeschlossene Scanner übertragen.
Konfigurationsdaten speichern
► Klicken Sie im Dialog Edit Configuration auf den Button Save Configuration (1).
► Geben Sie das Verzeichnis und den Namen an, unter dem die Datei gespeichert werden soll.
Konfigurationsdaten an einen anderen Barcodeleser übertragen
► Klicken Sie auf den Button Setup (2).
Der Setup-Dialog wird aufgerufen.
► Wählen Sie unter Serial port settings in der Auswahlliste Port den virtuellen COM-Port für den zu
konfigurierenden Barcodeleser. Bestätigen Sie mit OK.
► Klicken Sie im Dialog Device Control auf den Button Connect to device (3).
► Klicken Sie im Dialog Edit Configuration auf den Button Load Configuration (4).
► Wählen Sie die gewünschte zu ladende Konfigurationsdatei aus.
► Klicken Sie im Dialog Device Control auf den Button RAM (5).
Der Button schaltet in EEPROM um.
► Klicken Sie auf Send (6), um die Daten an den Barcodeleser zu übertragen.
Nach einigen Sekunden erscheint Configuration sent in der oberen Ausgabezeile des Dialogs.
Aufstellen und Inbetriebnahme
Konfigurierung der LP-Barcodeleser 1D-LP-Barcodeleser
78 PCB Barcode LP-Barcode
Barcodeleser auf Leiterplatte einstellen
Das Einstellen der Barcodeleser auf der Leiterplatte ist notwendig bei der Erstinstallation und vor jedem
Produktwechsel.
Y-Maß an der Leiterplatte ermitteln
Legende
1. Feste Transportseite = rechts
2. Feste Transportseite = links
Der Barcodeleser muss in Y-Richtung auf die Position des Barcodes auf der Leiterplatte eingestellt wer-
den. Dazu befinden sich Einstellskalen an den Barcodeleser-Führungsschienen.
► Ermitteln Sie das Y-Maß an der Leiterplatte, d. h. die Mitte des Codes zum Leiterplattenrand der fes-
ten Tansportseite.
► Stellen Sie das ermittelte Y-Maß mit Hilfe des Zeigers am Maßstab-Lineal ein. Die erforderliche Ge-
nauigkeit beträgt ca. +/- 2 mm.
Aufstellen und Inbetriebnahme
2D-LP-Barcodeleser Konfigurierung der LP-Barcodeleser
PCB Barcode LP-Barcode 79
3.3.2 2D-LP-Barcodeleser
3.3.2.1 Barcodeleser-Software installieren und konfigurieren
Die Barcodeleser-Software DataMan 3.x wird auf CD mitgeliefert. Sie kann aber auch im Download Cen-
ter herunter geladen werden.
Barcodeleser-Software installieren
Die Software dient zur Konfiguration der Leser. Im produktiven Betrieb wird sie nicht benötigt. Bei Bedarf
kann sie von der Windows-Oberfläche des Stationsrechners gestartet werden.
► Melden Sie sich am Stationsrechner im Windows als Administrator an.
► Legen Sie die CD ins Laufwerk.
► Doppelklicken Sie auf die Installationsdatei setup.exe.
Der Installationsdialog für die Cognex DataMan Software wird aufgerufen.

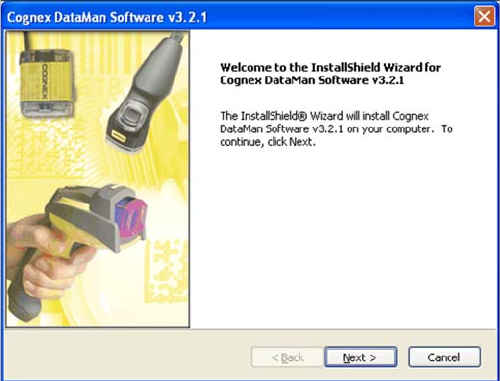

Cognex DataMan Software installieren
► Folgen Sie den Anweisungen der Installationssoft-
ware.
► Übernehmen Sie die Standardvorgaben.
Wenn Sie zum Lesen der Readme-Datei den Acrobat
Reader benötigen, können Sie ihn im Verlauf der Instal-
lation einrichten.
Nach erfolgreicher Installation wird ein Icon zum Konfigu-
rieren der Cognex DataMan Software auf dem Desktop
angelegt. Sie können wählen, ob das Setup-Tool nach
der Installation automatisch gestartet werden soll.
