Aufstellen und Inbetriebnahme
Konfigurierung der LP-Barcodeleser 2D-LP-Barcodeleser
80 PCB Barcode LP-Barcode
Barcodeleser-Software konfigurieren
► Wenn die Software nicht automatisch nach Abschluss der Installation gestartet wird, doppelklicken
Sie auf dem Desktop auf das Icon für die Konfigurierung der Cognex DataMan Software.
Die Startseite des Cognex DataMan Setup Tool wird angezeigt.
Startseite des Setup-Tools
Über die Funktion ScanPorts ermittelt das Setup-Tool alle über USB angeschlossenen Leser. Dabei wird
jedem erstmals angeschlossenen Leser ein virtueller COM-Port fest zugeordnet, der auch zukünftig er-
halten bleibt.
Das Setup-Tool kann immer nur mit einem einzigen Leser eine Verbindung aufbauen. Nach Programm-
start muss aus allen zu diesem Zeitpunkt angeschlossenen Lesern derjenige selektiert werden, zu dem
die Verbindung aufgebaut werden soll.
Es ist deshalb erforderlich, eine Zuordnung der maximal 4 Leser in der Maschine zu den 4 COM-Num-
mern herzustellen, um gezielt einen bestimmten Leser ansprechen zu können.
Für die erstmalige Installation wird folgendes Vorgehen empfohlen:
▪ Schließen Sie zunächst nur einen einzigen Leser an den USB-Hub an und lassen Sie diesem über
Scan Ports eine COM Nummer zuordnen.
▪ Führen Sie diesen Vorgang nacheinander für alle Leser durch. Dabei kann die Maschine eingeschal-
tet und das Setup-Tool geöffnet bleiben.
Dadurch wird erreicht, dass die Reihenfolge der vergebenen COM-Nummern der Reihenfolge ent-
spricht, in der die Leser am Hub angeschlossen waren.
Wenn nacheinander der jeweilige Leser an den Hub-Steckplätzen 1-2-3-4 angeschlossen war, ist die
Reihenfolge der COM-Nummern: Spur 1 Unterseite, Spur 1 Oberseite, Spur 2 Unterseite, Spur 2 Ober-
seite. Die dafür automatisch vergebenen COM-Nummern könnten dann beispielsweise lauten: COM5,
COM6, COM7, COM8.
Aufstellen und Inbetriebnahme
2D-LP-Barcodeleser Konfigurierung der LP-Barcodeleser
PCB Barcode LP-Barcode 81
Ansicht Connect to Reader - Barcodeleser suchen
► Klicken Sie auf ScanPorts.
Die Software sucht nach angeschlossenen Barcodelesern.
Aufstellen und Inbetriebnahme
Konfigurierung der LP-Barcodeleser 2D-LP-Barcodeleser
82 PCB Barcode LP-Barcode

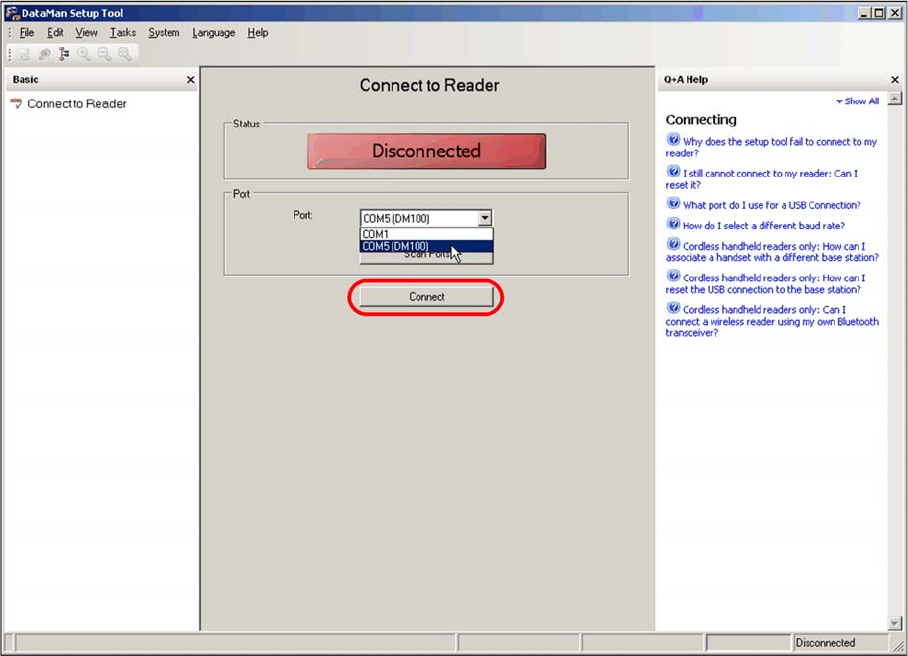

Ansicht Connect to Reader - mit dem Barcodeleser verbinden
► Wählen Sie dann über das Pulldown-Menü einen COM Anschluss aus, der den Zusatz DM100
enthält.
► Klicken Sie auf Connect.
Die Software verbindet sich mit dem Barcodeleser am ausgewählten Anschluss.
