Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser Barcodeleser an die SIPLACE SX anschließen
52 PCB Barcode LP-Barcode
3.2.7 Barcodeleser an die SIPLACE SX anschließen
Kabelschelle am Maschinenständer
► Ziehen Sie die Barcodeleser-Kabel in den Maschineninnenraum und fixieren Sie diese mit der Ka-
belschelle (1) am Maschinenständer.
► Entfernen Sie die Plastiktüte.
► Verlegen Sie die Kabel durch die Aussparung am Gehäuse (2) zur Transportsteuerung.
Aufstellen und Inbetriebnahme
Barcodeleser an die SIPLACE SX anschließen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 53
3.2.7.1 1D-LP-Barcodeleser anschließen
Optionsplatine an Transportspur 1 mit angeschlossenen Barcodeleser-Kabeln
► Schließen Sie jeden Barcodeleser entsprechend dem Verkabelungsplan an der Optionsplatine (1)
an:
Sie können zusätzlich auch die Abbildung auf der Innenseite der TSP-Abdeckung zu Hilfe nehmen.
Transportspur Anschlüsse auf entsprechender Optionsplatine
Transportspur 1 oben X82 an X82 und X84 an X84
Transportspur 2 oben X82 an X82 und X84 an X84
Transportspur 1 unten X81 an X81 und X83 an X83
Transportspur 2 unten X81 an X81 und X83 an X83
WARNUNG
Handhabung der Kabel
Kabel dürfen nur im stromlosen Zustand der Maschine gesteckt oder gezogen werden.
Der Transportsteuerung wird über eine Codierung am Stecker mitgeteilt dass ein Leser an der
jeweiligen Einbauposition verwendet werden soll. Fehlt der Leser, so kommt es zu einer Feh-
lermeldung.
► Achten Sie unbedingt darauf, dass Barcodeleserkabel nur dann an der Optionsplatine an-
geschlossen sein dürfen, wenn auch der dazugehörige Barcodeleser eingebaut ist.
► Achten Sie unbedingt darauf, dass die Kabel nicht in den Verfahrbereich der Maschine ge-
langen können.
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser Barcodeleser an die SIPLACE SX anschließen
54 PCB Barcode LP-Barcode
Abdeckung und Konverter aufsetzen

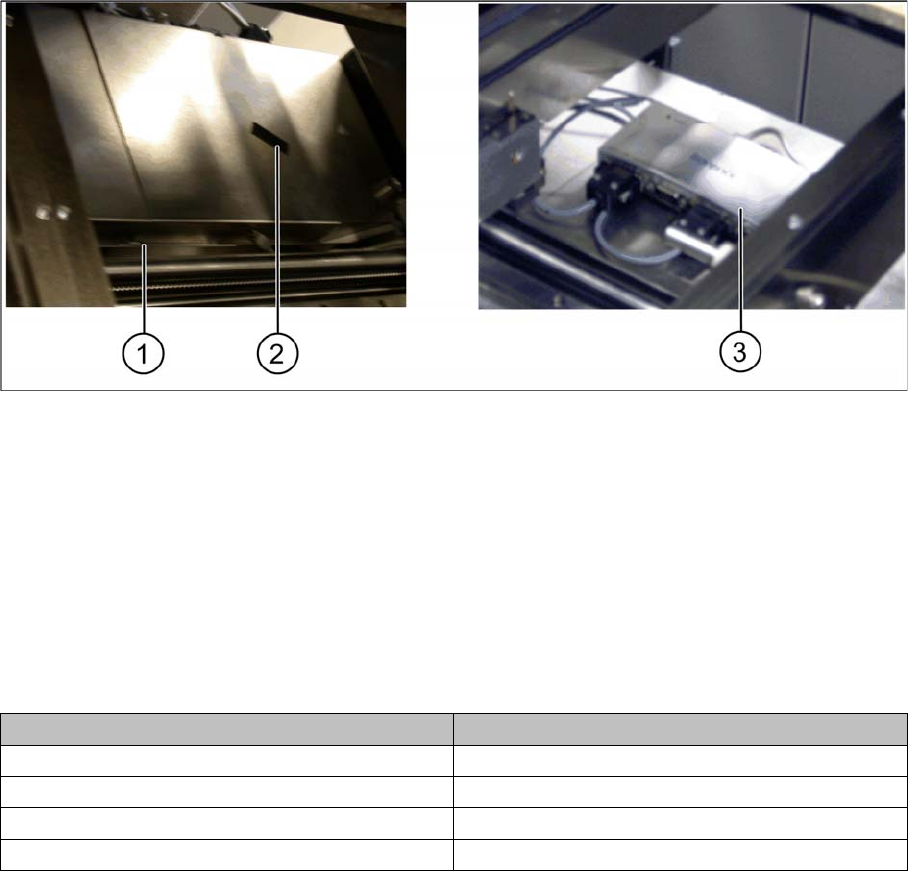

Transportsteuerung 1 und 2 – Abdeckung aufgesetzt und RS232/USB-Konverter fixiert
► Setzen Sie die Abdeckung(en) der Transportsteuerung wieder auf. Klemmen Sie dabei die Nase (1)
unter die Schraube und fixieren Sie die Abdeckung(en) mit der Schraube.
► Fixieren Sie den RS232/USB-Konverter auf einer der beiden Transportsteuerungen mit dem mitge-
lieferten Klettband (2).
Anschlüsse und Transportspuren
1 Nase der Abdeckung 2 Klettband
3 RS232/USB-Konverter fixiert
Transportspur Anschlüsse am RS232/USB-Konverter
Transportspur 1 oben X85_2 an X2
Transportspur 2 oben X85_4 an X4
Transportspur 1 unten X85_1 an X1
Transportspur 2 unten X85_3 an X3
