Aufstellen und Inbetriebnahme
2D-LP-Barcodeleser Konfigurierung der LP-Barcodeleser
PCB Barcode LP-Barcode 81
Ansicht Connect to Reader - Barcodeleser suchen
► Klicken Sie auf ScanPorts.
Die Software sucht nach angeschlossenen Barcodelesern.
Aufstellen und Inbetriebnahme
Konfigurierung der LP-Barcodeleser 2D-LP-Barcodeleser
82 PCB Barcode LP-Barcode
Ansicht Connect to Reader - mit dem Barcodeleser verbinden
► Wählen Sie dann über das Pulldown-Menü einen COM Anschluss aus, der den Zusatz DM100
enthält.
► Klicken Sie auf Connect.
Die Software verbindet sich mit dem Barcodeleser am ausgewählten Anschluss.
Aufstellen und Inbetriebnahme
2D-LP-Barcodeleser Konfigurierung der LP-Barcodeleser
PCB Barcode LP-Barcode 83

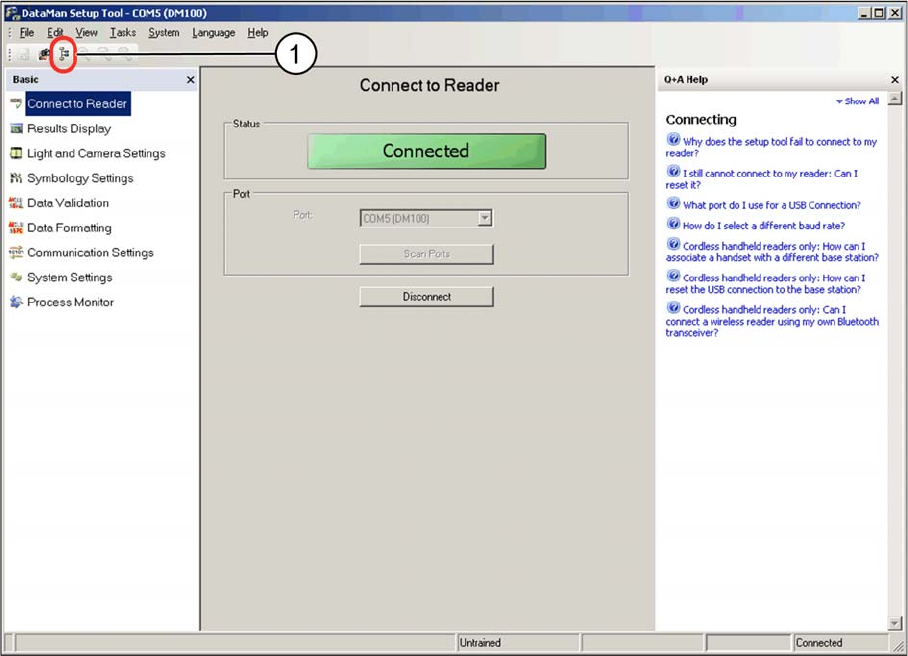

Ansicht Connect to Reader - Modus umschalten
► Klicken Sie auf den Button Toggle View (1), um in den Modus Advanced umzuschalten.
► Wählen Sie im Menü View – System Info – Version, um die aktuelle Firmwareversion des Barcode-
lesers anzuzeigen. Es ist mindestens Version 1.4.0 erforderlich.
