Aufstellen und Inbetriebnahme Einbau der LP-Barcodeleser Barcodeleser an die SIPLACE SX anschl ieß en 56 PCB Barcode LP-Barcode ► Verlegen Sie das Kab el unter de r Transpo rtwange du rch den Ka bel schacht zum Box-PC ( …
Aufstellen und Inbetriebnahme
Barcodeleser an die SIPLACE SX anschließen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 55
USB-Kabel vom Konverter zum Box-PC verlegen
► Stecken Sie das USB Kabel am Konverter am entsprechenden Anschluss an und legen Sie das Ka-
bel über der Abdeckung der Transportsteuerung in Richtung Box-PC (1).
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser Barcodeleser an die SIPLACE SX anschließen
56 PCB Barcode LP-Barcode
► Verlegen Sie das Kabel unter der Transportwange durch den Kabelschacht zum Box-PC (2 bis 4).
Achten Sie darauf, dass das Kabel nicht im Verfahrbereich des Portals liegt.
► Fixieren Sie das Kabel mit Kabelbindern an den bereits vorhandenen Kabeln.
► Stecken Sie das Kabel am freien USB Anschluss des Box-PC an (5).
► Montieren Sie den Deckel über dem Kabelschacht (6).
Sehen Sie dazu auch...
3.3.2.1.1 Barcodeleser-Software installieren [ ➙ 79]
Aufstellen und Inbetriebnahme
Barcodeleser an die SIPLACE SX anschließen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 57
3.2.7.2 2D-LP-Barcodeleser anschließen

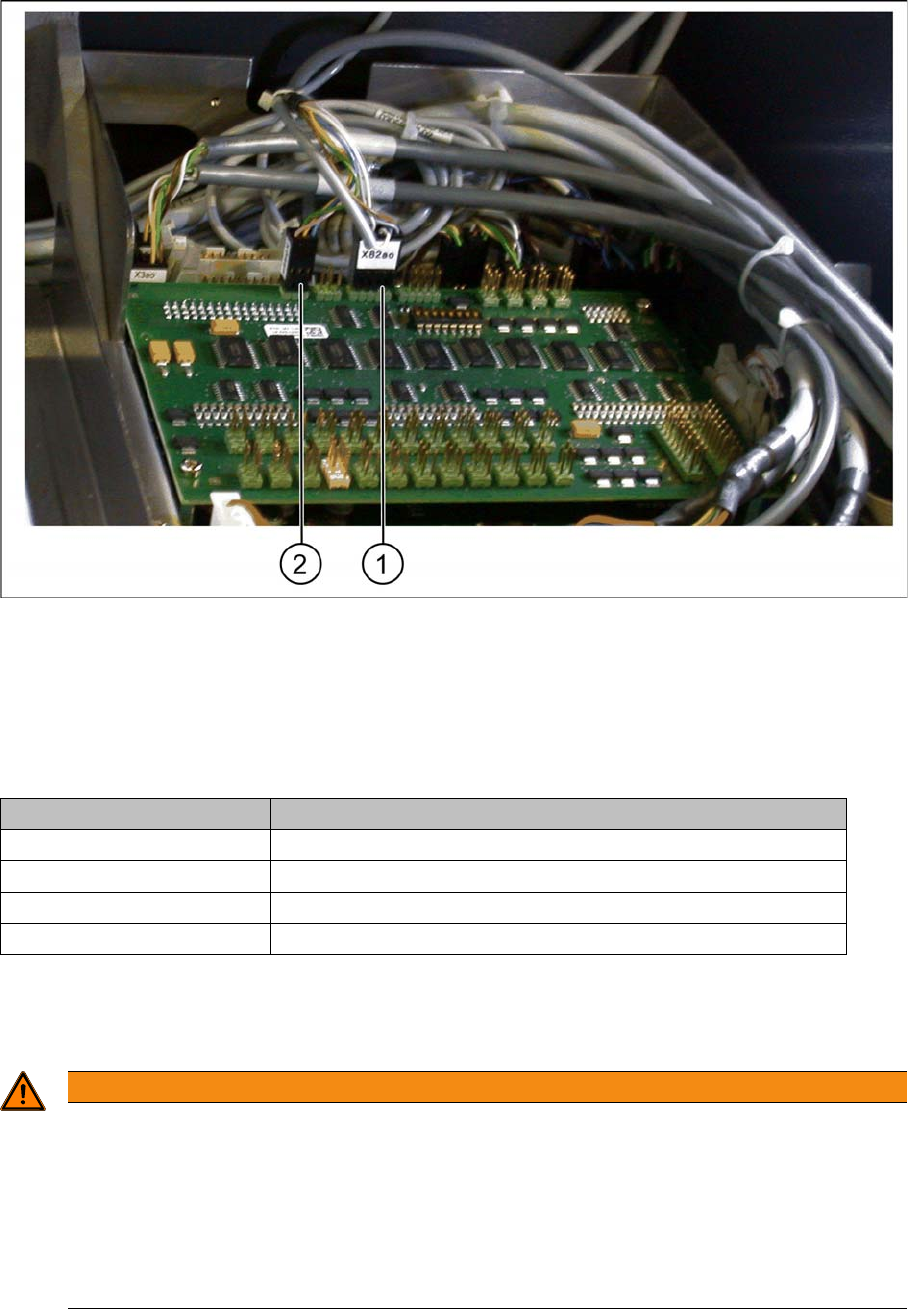

Beispiel: Anschluss 2D-LP-Barcodeleser an Spur 1 oben
Legende
► Schließen Sie jeden Barcodeleser entsprechend dem Verkabelungsplan an der Optionsplatine an:
Sie können zusätzlich auch die Abbildung auf der Innenseite der TSP-Abdeckung zu Hilfe nehmen.
► Führen Sie das Verbindungskabel zum USB-Hub (0307 7944-W3) hinten links aus der Wanne der
Transportsteuerung heraus.
1 Anschluss X82 2 Anschluss X84
Transportspur Anschlüsse auf entsprechender Optionsplatine
Transportspur 1 oben X82 und X84
Transportspur 2 oben X82 und X84
Transportspur 1 unten X81 und X83
Transportspur 2 unten X81 und X83
WARNUNG
Handhabung der Kabel
Kabel dürfen nur im stromlosen Zustand der Maschine gesteckt oder gezogen werden.
Der Transportsteuerung wird über eine Codierung am Stecker mitgeteilt dass ein Leser an der
jeweiligen Einbauposition verwendet werden soll. Fehlt der Leser, so kommt es zu einer Feh-
lermeldung.
Achten Sie unbedingt darauf, dass Barcodeleserkabel nur dann an der Optionsplatine ange-
schlossen sein dürfen, wenn auch der dazugehörige Barcodeleser eingebaut ist.
