Aufstellen und Inbetriebnahme 1D-LP-Barcodeleser Konfigurierun g der LP-Barcodeleser PCB Barcode LP-Barcode 65 Anzeige der beleg ten COM-Ports im Geräte-Manager (Device Manag e r) Legende 1. Virtuelle COM -Ports für de n…
Aufstellen und Inbetriebnahme
Konfigurierung der LP-Barcodeleser 1D-LP-Barcodeleser
64 PCB Barcode LP-Barcode
3.3 Konfigurierung der LP-Barcodeleser
3.3.1 1D-LP-Barcodeleser
Bei der Erstinstallation eines 1D-LP-Barcodelesers muss zunächst die Treibersoftware für den RS232/
USB-Konverter installiert werden.
3.3.1.1 Treibersoftware installieren
Die Treibersoftware für den RS232/USB-Konverter wird auf CD mitgeliefert. Sie kann aber auch im
Download Center herunter geladen werden.
► Melden Sie sich am Stationsrechner im Windows als Administrator an.
Nach Anschluss des Konverters an den Maschinen-Controller und vor der Installation der Treibersoft-
ware erscheint in der Windows-Taskleiste ein Hinweis darauf, dass neue Hardware gefunden wurde.
Gegebenenfalls wird in der Folge mehrmals ein Dialog aufgerufen, in dem Sie aufgefordert werden, er-
forderliche Dateien bereitzustellen.
► Beenden Sie diesen Dialog jedes Mal durch Abbrechen.
► Legen Sie die CD ins Laufwerk.
Das Installationsprogramm befindet sich in:
\\driver\windows\PL-2303 Driver Installer_JetCon_2.0.2.1
► Doppelklicken Sie auf das Installationsprogramm.
Der Windows Installer wird gestartet.
► Folgen Sie den Anweisungen des Installers und beenden Sie die Installation mit Finish.
► Ziehen Sie kurz die USB-Verbindung zum Konverter vom Maschinen-Controller ab und stecken Sie
sie wieder an.
Dadurch wird die neue Hardware erkannt und mit dem Treiber verknüpft.
In der Windows-Taskleiste ein Hinweis darauf, dass neue Hardware gefunden wurde und verwendet
werden kann.
► Nehmen Sie die CD aus dem Laufwerk heraus.
► Überprüfen Sie im Geräte-Manager (Start – Systemsteuerung – System – Hardware – Geräte-Ma-
nager) die Treiberinstallation und Hardware-Erkennung.
Aufstellen und Inbetriebnahme
1D-LP-Barcodeleser Konfigurierung der LP-Barcodeleser
PCB Barcode LP-Barcode 65
Anzeige der belegten COM-Ports im Geräte-Manager (Device Manager)
Legende
1. Virtuelle COM -Ports für den Anschluss der Barcodeleser
Im gezeigten Beispiel wurden die virtuellen COM -Ports COM3 bis 6 angelegt. Es können aber auch an-
dere Ports angelegt sein.
Die Barcodeleser werden den virtuellen COM -Ports wie folgt zugeordnet:
Dabei bezeichnet n die niedrigste der 4 vergebenen COM-Port-Nummern.
Im nächsten Schritt installieren und konfigurieren Sie die Barcedeleser-Software.
Transportspur 1 (rechts), Unterseite COM_n
Transportspur 1 (rechts), Oberseite COM_n+1
Transportspur 2 (links), Unterseite COM_n+2
Transportspur 1 (links), Oberseite COM_n+3
Aufstellen und Inbetriebnahme
Konfigurierung der LP-Barcodeleser 1D-LP-Barcodeleser
66 PCB Barcode LP-Barcode
3.3.1.2 Barcodeleser-Software installieren und konfigurieren
Die Barcodeleser-Software Datalogic WinHost wird auf CD mitgeliefert. Sie kann aber auch im Down-
load Center heruntergeladen werden.
Die Software dient zur Konfiguration der Leser. Im produktiven Betrieb wird sie nicht benötigt. Bei Bedarf
kann sie von der Windows-Oberfläche des Stationsrechners gestartet werden.
Barcodeleser-Software installieren
► Melden Sie sich am Stationsrechner im Windows als Administrator an.
► Legen Sie die CD ins Laufwerk.
► Doppelklicken Sie auf die Datei IndexD0.exe.
Das Fenster WinHost 2.02 wird angezeigt.

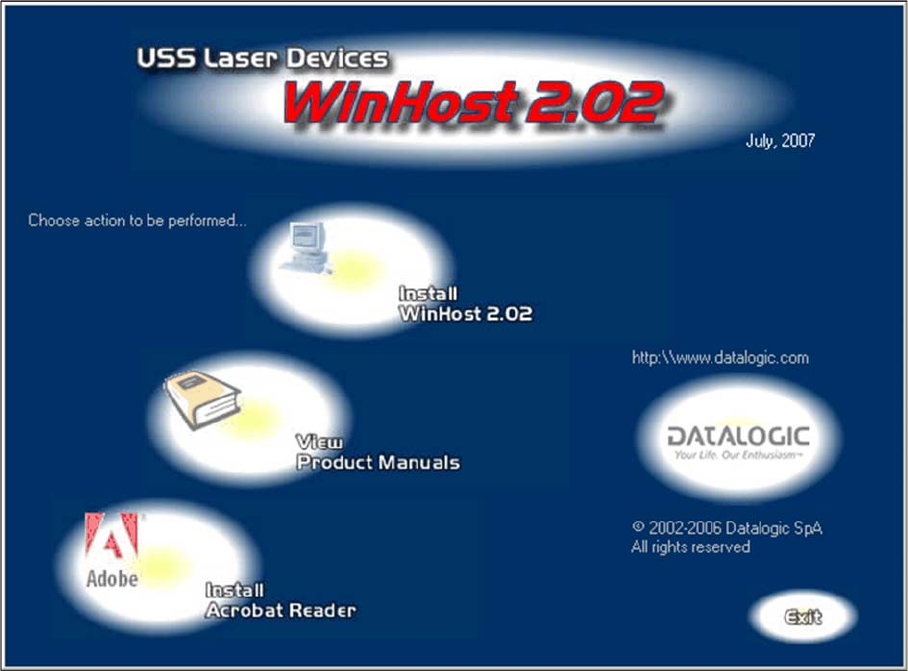

Fenster WinHost 2.02
► Klicken Sie auf das Icon Install WinHost 2.02.
Der InstallShield Wizard für WinHost 2.02 wird gestartet.
