Aufstellen und Inbetriebnahme
Einsatz und Anordnung
PCB Barcode LP-Barcode 23
3 Aufstellen und Inbetriebnahme
3.1 Einsatz und Anordnung
Die LP-Barcodeleser werden in einem Einbaurahmen außen am Maschinenständer der Leiterplatten-
transport-Eingabeseite angebracht.
Beim Einfachtransport können bis zu zwei LP-Barcodeleser nachgerüstet werden. Diese können jeweils
die Ober- und Unterseite der Leiterplatten einscannen.
Beim Doppeltransport können bis zu vier LP-Barcodeleser nachgerüstet werden. Diese können jeweils
die Ober- und Unterseite der Leiterplatten an beiden Transportspuren lesen.
3.2 Einbau der LP-Barcodeleser
Jeder LP-Barcodeleser wird in einen Halterahmen eingesetzt, der am Einschubrahmen angebracht wird.
Für den 1D-Barcodeleser gibt es folgende Einbaumöglichkeiten im Halterahmen:
▪ quer zur Transportrichtung "3.2.2.2 1D-LP-Barcodeleser quer zur Transportrichtung einbauen" [ ➙
26]
▪ längs zur Transportrichtung links "3.2.2.3.1 Längs zur Transportrichtung links" [ ➙ 27]
▪ längs zur Transportrichtung rechts "3.2.2.3.2 Längs zur Transportrichtung rechts" [ ➙ 30]
Für den 2D-Barcodeleser gibt es folgende Einbaumöglichkeiten im Halterahmen:
▪ längs zur Transportrichtung links "3.2.3.3.1 Längs zur Transportrichtung links" [ ➙ 34]
▪ längs zur Transportrichtung rechts "3.2.3.3.2 Längs zur Transportrichtung rechts" [ ➙ 37]
Die Wahl der Einbauposition hängt von der Position des Barcodes auf der Leiterplatte und eventuell vor-
handenen Störkanten auf der Leiterplatte ab. Grundsätzlich empfiehlt es sich, den Barcodeleser auf der
dem Barcode gegenüberliegenden Seite anzubringen.
HINWEIS
Verschiedene Transportversionen
Die Vorgehensweise ist an den verschiedenen Transportversionen grundsätzlich gleich. Auf
Unterschiede wird explizit hingewiesen.
VORSICHT
Transportversion beachten
► Je nach Version des Transports kommen unterschiedliche Zeiger zum Einsatz.
Verwenden Sie an V1-Transporten den langen Zeiger [03073262-xx].
Verwenden Sie an V2-Transporten den kurzen Zeiger [03095905-xx].
► Die Position des Lineals ist am Beispiel eines V1-Transports dargestellt.
An V2-Transporten weicht die Position des Lineals von den Bildern ab.
► Siehe auch "3.2.8 Lineal einbauen" [ ➙ 60]
HINWEIS
Kombination verschiedener Lesertypen nicht möglich
1D- und 2D-Leser können an einer Maschine nicht kombiniert werden.
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser Einbaupositionen in der Halterung
24 PCB Barcode LP-Barcode
3.2.1 Einbaupositionen in der Halterung
Die verschiedenen Einbaupositionen für 1D- und 2D-LP-Barcodeleser (BC-Leser) in der Halterung wer-
den, wie in der Abbildung gezeigt, realisiert.
Legende
1 Halterung BC-Leser komplett gespiegelt
[03078730-xx]
2 Halterung BC-Leser komplett [03077716-xx]
3 Kulisse mit Montageposition für Befestigungs-
winkel und Klemmstück BC-Leser rechts /
links
4 Montageposition BC-Leser quer (nur 1D)
5 Parkpositionen für nicht verwendete BC-Hal-
tebleche
Aufstellen und Inbetriebnahme
1D-LP-Barcodeleser einbauen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 25
3.2.2 1D-LP-Barcodeleser einbauen
3.2.2.1 1D-LP-Barcodeleser auf Halteblech befestigen
Im Lieferumfang sind folgende Haltebleche enthalten:
▪ 1D BC-Halteblech rechts u. links [03084154-xx]
▪ 2D BC-Halteblech links [03083915-xx]
▪ 2D BC-Halteblech rechts [03084153-xx]
Der 1D-LP-Barcodeleser ist bereits auf seinem Abdeckwinkel vormontiert. Verwenden Sie für den 1D-
LP-Barcodeleser das 1D BC-Halteblech rechts u. links [03084154-xx].
Nicht verwendete Haltebleche werden in der Halterung befestigt, damit sie nicht verloren gehen (siehe
Position 5 in "3.2.1 Einbaupositionen in der Halterung" [ ➙ 24]).

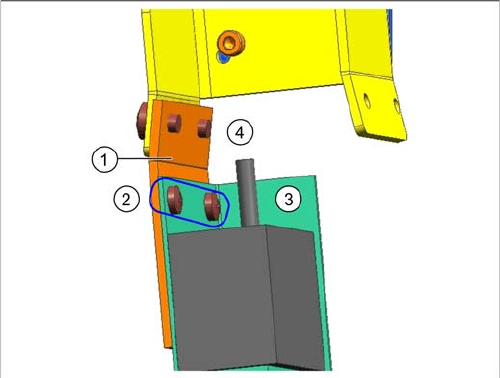

Barcodeleser auf Halteblech befestigen
Legende
1. 1D BC-Halteblech rechts u. links [03084154-xx]
2. Schrauben DIN 7985-M3 x 3-A2-Z [00368583-xx]
3. Barcodeleser mit Abdeckwinkel
4. Bohrungen zur Befestigung am Befestigungswinkel
oder der Halterung
► Befestigen Sie den Barcodeleser mit Abdeckwinkel
(3) auf dem Halteblech (1) mit Hilfe der beiden
Schrauben (2).
Die Montageposition auf dem Halteblech ist für alle
Einbaumöglichkeiten des Barcodelesers dieselbe.
Für den Einbau des Barcodelesers längs zur Transpor-
trichtung muss das Halteblech an Position (4) entspre-
chend am Befestigungswinkel verschraubt werden.
(siehe "3.2.2.3.1 Längs zur Transportrichtung links" [ ➙
27] und "3.2.2.3.2 Längs zur Transportrichtung rechts"
[➙ 30]).
Für den Einbau des Barcodelesers quer zur Transpor-
trichtung wird das Halteblech an Position (4) direkt mit
der Halterung verschraubt (siehe "3.2.2.2 1D-LP-Bar-
codeleser quer zur Transportrichtung einbauen" [ ➙ 26]).
