Aufstellen und Inbetriebnahme Einbau der LP-Barcodeleser SIPLACE SX vorbereiten 48 PCB Barcode LP-Barcode 3.2.5 SIPLACE SX vorber eiten ► Beenden Sie alle Aufträge an der SIPLACE SX und fa hren Sie die Maschine ordnungsg…
Aufstellen und Inbetriebnahme
Kabelsatz verlegen Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 47
3.2.4.4 Kabel am Einbaurahmen verlegen
► Ziehen Sie eine Plastiktüte über die losen Kabelenden.
Das erleichtert das spätere Einziehen der Kabel in die SIPLACE SX.
Kabel am Einbaurahmen verlegen - Beispiel ohne einge
-
setzte Halterungen
► Führen Sie den Kabelbund am Einbaurahmen ent-
lang und fixieren Sie ihn mit den Kabelbindern an den
Kabelschellen (1).
► Sehen Sie folgende Kabellängen (3) für den An-
schluss an die Transportsteuerung und den Konver-
ter bzw. Hub vor, gemessen von der letzten
Kabelschelle am Einbaurahmen (2):
⇨ Kabellänge zu Transportsteuerung 1: 480 mm
⇨ Kabellänge zu Transportsteuerung 2: 1000 mm
⇨ Kabellänge zum Konverter bzw. Hub: 900 mm
Aufstellen und Inbetriebnahme
Einbau der LP-Barcodeleser SIPLACE SX vorbereiten
48 PCB Barcode LP-Barcode
3.2.5 SIPLACE SX vorbereiten
► Beenden Sie alle Aufträge an der SIPLACE SX und fahren Sie die Maschine ordnungsgemäß her-
unter.
► Schalten Sie die Maschine am Hauptschalter aus und sichern Sie sie gegen unbefugtes Wiederein-
schalten.
► Entfernen Sie die BE-Tische aus der Maschine.
► Verfahren Sie die BE-Köpfe manuell nach hinten.
► Lösen Sie die Transportwangen, so dass Sie diese verstellen können, um Raum zum Arbeiten zu
schaffen.
Transportsteuerung zugänglich machen
Position der Befestigungsschraube (1)
► Entfernen Sie die Abdeckung der Transportsteue-
rung. Drehen Sie dazu die entsprechende Befesti-
gungsschraube so weit heraus, dass Sie die
Abdeckung abnehmen können. Die Schraube darf
auf keinen Fall entfernt werden.
► Heben Sie die Abdeckung vorsichtig heraus und ach-
ten Sie dabei darauf, dass sie nirgendwo hängen
bleibt.
Bei Maschinen mit Doppeltransport müssen beide
Abdeckungen entfernt werden.
Aufstellen und Inbetriebnahme
SIPLACE SX vorbereiten Einbau der LP-Barcodeleser
PCB Barcode LP-Barcode 49
Optionsplatine aufsetzen

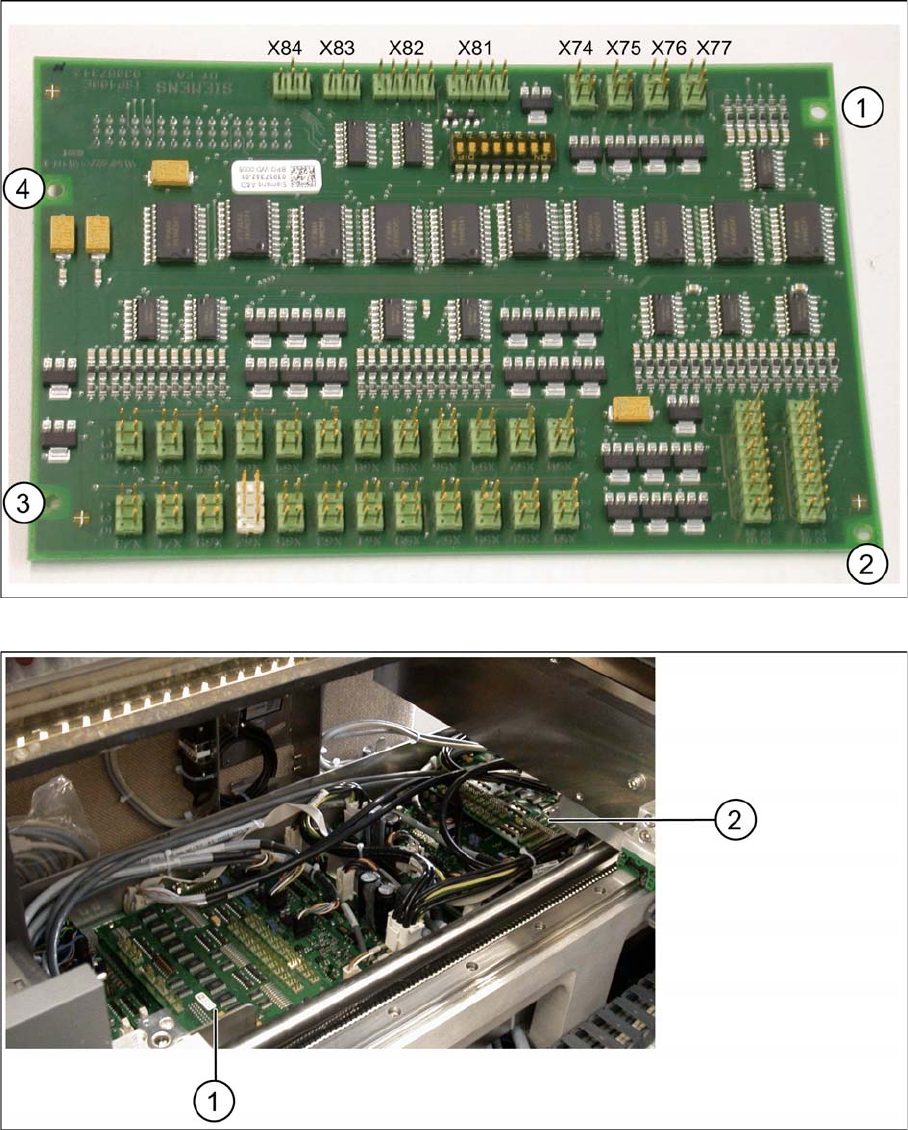

Optionsplatine mit Anschlüssen und Bohrungen
Optionsplatinen an TSP1 und TSP 2
► Setzen Sie die Optionsplatine auf die Transportsteuerung und befestigen Sie diese mit vier Schrau-
ben.
Bei Maschinen mit Doppeltransport setzen Sie auf jede Transportsteuerung eine Optionsplatine.
► Lösen Sie dazu die Schraube (1) und nehmen Sie die Abdeckung heraus.
